Descripción de
AIX

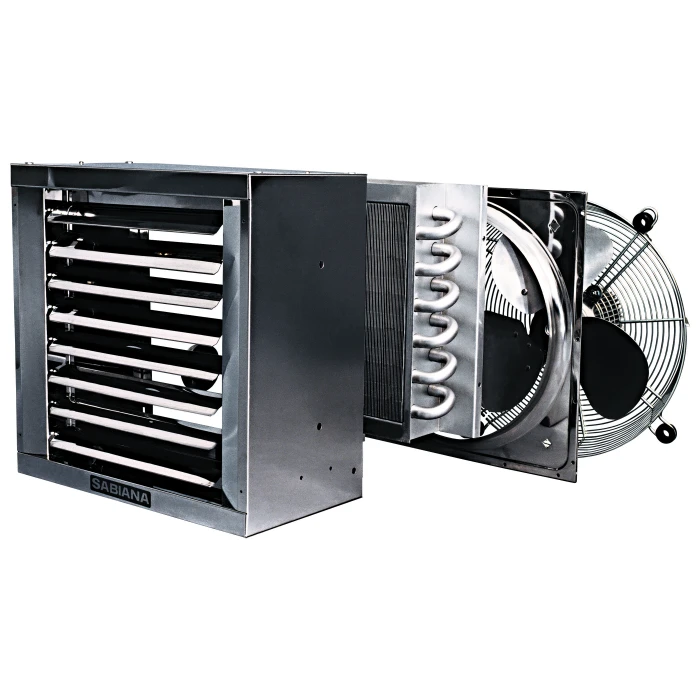

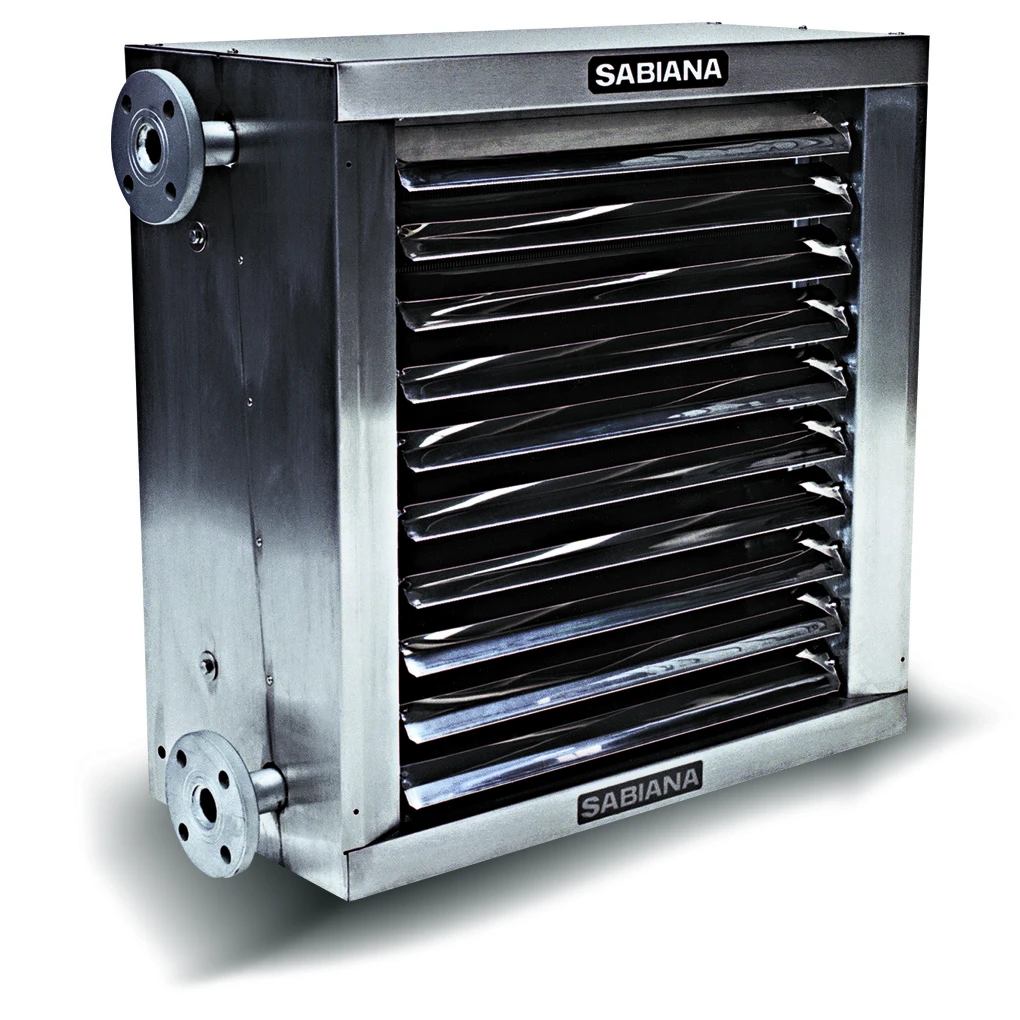

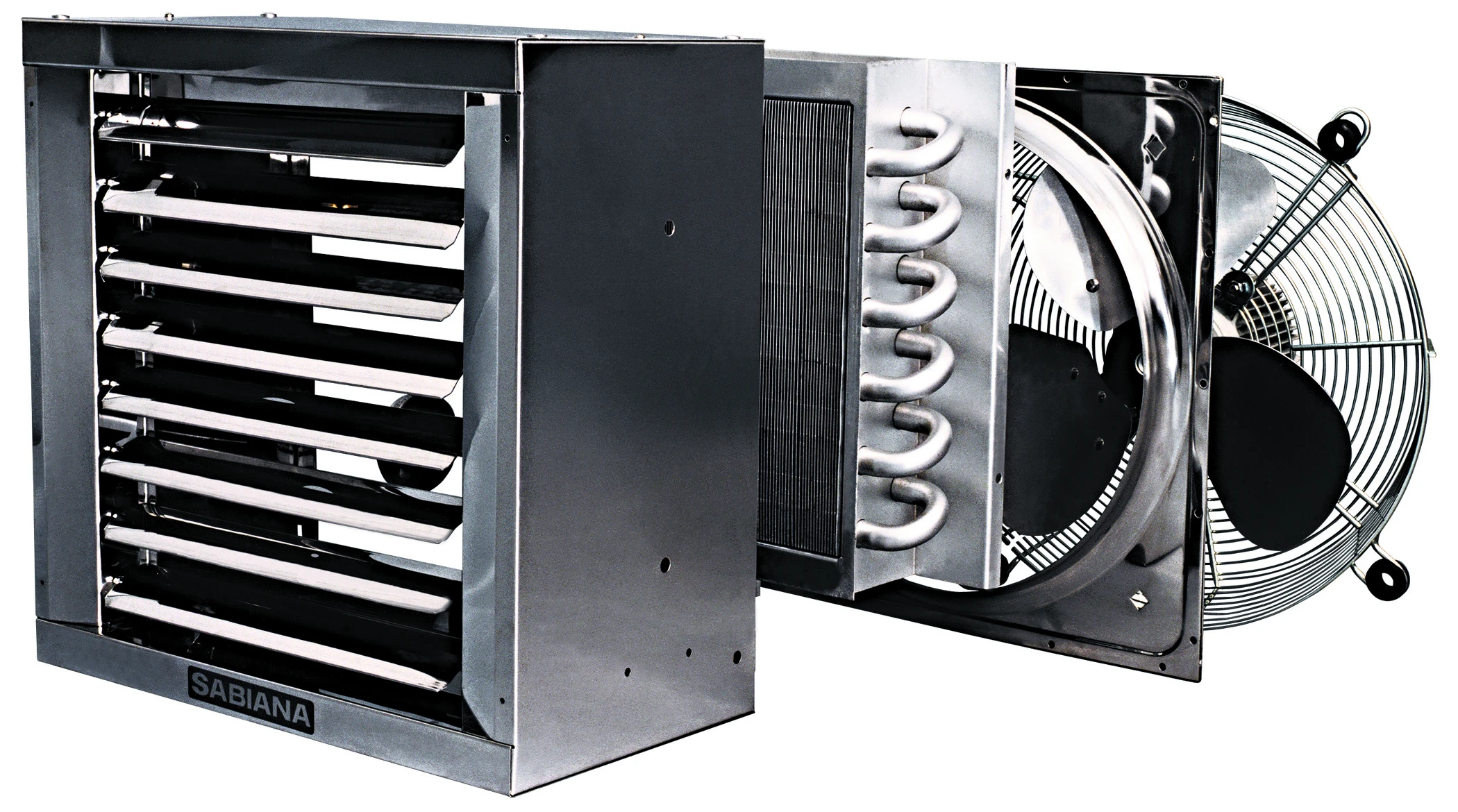

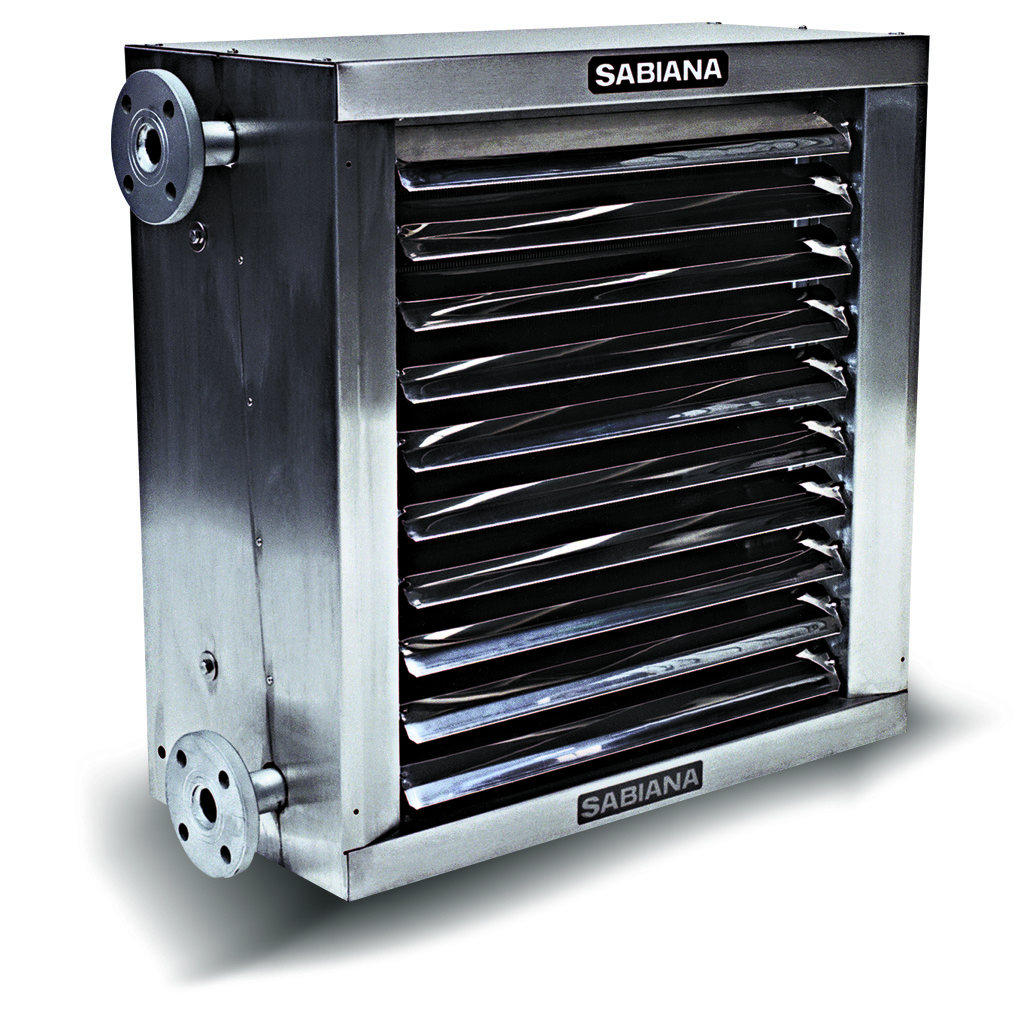

Construidos en acero inoxidable AISI 304 (tanto carcasa como tubos de batería) y aletas de aluminio. Pueden ser alimentados con agua caliente, sobrecalentada ó a vapor y por su gran resistencia a los agentes corrosivos presentes en los ambientes en que están instalados son perfectos para su uso en industria alimentaria, invernaderos, granjas, etc.
- Emisión de calor.
- Disponibles en 4 tamaños.
- Pueden alimentarse con agua caliente, agua sobrecalentada, aceite térmico o vapor.
- Caja de acero inoxidable de 1 mm de espesor.
- Batería radiante de paquete con aletas de aluminio y tubos de acero inoxidable con conexiones mediante bridas (contrabridas no suministradas).
- Electroventilador helicoidal compuesto por palas en aluminio, rejilla de protección y soportes antivibratorios.
- Motores trifásicos a 400V/50 Hz con 2 velocidades, protección IP 55, aislamiento clase B.
Modelo | Código | Solo vapor | Tamaño | Presión vapor (bar) Tª entrada agua (ºC) | Tª salida agua (ºC) | Potencia térmica Máx. (kW) | Potencia térmica Mín. (kW) | Temperatura de salida de aire a Vel Máx. (ºC) | Temperatura de salida de aire a Vel Mín. (ºC) | Caudal máximo (m3/h) | Caudal mínimo (m3/h) | Nivel sonoro máximo(dBA) | Nivel sonoro mínimo(dBA) | Alcance máximo (m.) | Alcance mínimo (m.) | Dimensiones (mm) Largoxanchoxfondo | Precio / Uniad (€) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
46I21 | 4800007581 | Sí | 2 | 6 | 16.5 | 13.8 | 36 | 42 | 2300 | 1500 | 59 | 51 | 11 | 7.5 | 526x526x468 | 2.705 € | |
46I22 | 4800007582 | 2 | 85 | 75 | 13 | 10.6 | 33 | 37 | 2100 | 1400 | 59 | 51 | 11 | 7.5 | 526x526x468 | 3.034 € | |
46I41 | 4800007583 | Sí | 4 | 6 | 27 | 22.9 | 35 | 41 | 3900 | 2600 | 64 | 54 | 16 | 12 | 636x636x468 | 3.515 € | |
46I42 | 4800007584 | 4 | 85 | 75 | 21.1 | 17.2 | 32 | 36 | 3600 | 2400 | 64 | 54 | 16 | 12 | 636x636x468 | 3.802 € | |
46I61 | 4800007585 | Sí | 6 | 6 | 42.7 | 35.9 | 33 | 39 | 6900 | 4400 | 69 | 60 | 25 | 18 | 743x743x468 | 4.208 € | |
46I62 | 4800007586 | 6 | 85 | 75 | 36.5 | 29.3 | 32 | 36 | 6300 | 4100 | 69 | 60 | 25 | 18 | 743x743x468 | 4.659 € | |
68I91 | 4800007587 | Sí | 9 | 6 | 79 | 70 | 38 | 42 | 10200 | 7600 | 68 | 62 | 28 | 21 | 1011x1011x576 | 5.632 € | |
68I92 | 4800007588 | 9 | 85 | 75 | 59.2 | 51.4 | 34 | 37 | 9200 | 7000 | 68 | 62 | 28 | 21 | 1011x1011x576 | 6.755 € |
Tamaño | A | B | C | D | E | F | G | ⃝H | ⃝I | ⃝L | ⃝M | ⃝N | Peso (kg) 1R | Peso (kg) 2R | Contenido agua (L) 1R | Contenido agua (L) 2R |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
46 I 21-22 | 526 | 393 | 468 | 506 | 330 | 98 | 66 | 65 | 14 | 1/2″ | 95 | 15 | 26 | 30 | 1.7 | 2.5 |
46 I 41-42 | 636 | 501 | 468 | 616 | 497 | 695 | 66 | 85 | 14 | 1″ | 115 | 25 | 33 | 38 | 2.9 | 4.2 |
46 I 61-62 | 743 | 609 | 468 | 723 | 588 | 445 | 56 | 100 | 18 | 1 1/4″ | 140 | 32 | 45 | 51 | 5.3 | 5.9 |
68 I 91-92 | 1011 | 877 | 576 | 991 | 832 | 895 | 87 | 110 | 18 | 1 1/2″ | 150 | 40 | 82 | 92 | 8.2 | 12 |
Accesorio | Descripción | Código | Tamaño | Precio / Unidad (€) |
---|---|---|---|---|
Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
PENDIENTE | 5 a 6 | |||
PENDIENTE | 7 a 8 | |||
PENDIENTE | 9 a 10 | |||
Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
Características
Modelos
Documentación Técnica
Accesorios
Repuestos
Características
- Caja de acero inoxidable de 1 mm de espesor.
- Batería radiante de paquete con aletas de aluminio y tubos de acero inoxidable con conexiones mediante bridas (contrabridas no suministradas).
- Electroventilador helicoidal compuesto por palas en aluminio, rejilla de protección y soportes antivibratorios.
- Motores trifásicos a 400V/50 Hz con 2 velocidades, protección IP 55, aislamiento clase B.
Modelos
Modelo | Código | Solo vapor | Tamaño | Presión vapor (bar) Tª entrada agua (ºC) | Tª salida agua (ºC) | Potencia térmica Máx. (kW) | Potencia térmica Mín. (kW) | Temperatura de salida de aire a Vel Máx. (ºC) | Temperatura de salida de aire a Vel Mín. (ºC) | Caudal máximo (m3/h) | Caudal mínimo (m3/h) | Nivel sonoro máximo(dBA) | Nivel sonoro mínimo(dBA) | Alcance máximo (m.) | Alcance mínimo (m.) | Dimensiones (mm) Largoxanchoxfondo | Precio / Uniad (€) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
46I21 | 4800007581 | Sí | 2 | 6 | 16.5 | 13.8 | 36 | 42 | 2300 | 1500 | 59 | 51 | 11 | 7.5 | 526x526x468 | 2.705 € | |
46I22 | 4800007582 | 2 | 85 | 75 | 13 | 10.6 | 33 | 37 | 2100 | 1400 | 59 | 51 | 11 | 7.5 | 526x526x468 | 3.034 € | |
46I41 | 4800007583 | Sí | 4 | 6 | 27 | 22.9 | 35 | 41 | 3900 | 2600 | 64 | 54 | 16 | 12 | 636x636x468 | 3.515 € | |
46I42 | 4800007584 | 4 | 85 | 75 | 21.1 | 17.2 | 32 | 36 | 3600 | 2400 | 64 | 54 | 16 | 12 | 636x636x468 | 3.802 € | |
46I61 | 4800007585 | Sí | 6 | 6 | 42.7 | 35.9 | 33 | 39 | 6900 | 4400 | 69 | 60 | 25 | 18 | 743x743x468 | 4.208 € | |
46I62 | 4800007586 | 6 | 85 | 75 | 36.5 | 29.3 | 32 | 36 | 6300 | 4100 | 69 | 60 | 25 | 18 | 743x743x468 | 4.659 € | |
68I91 | 4800007587 | Sí | 9 | 6 | 79 | 70 | 38 | 42 | 10200 | 7600 | 68 | 62 | 28 | 21 | 1011x1011x576 | 5.632 € | |
68I92 | 4800007588 | 9 | 85 | 75 | 59.2 | 51.4 | 34 | 37 | 9200 | 7000 | 68 | 62 | 28 | 21 | 1011x1011x576 | 6.755 € |
Tamaño | A | B | C | D | E | F | G | ⃝H | ⃝I | ⃝L | ⃝M | ⃝N | Peso (kg) 1R | Peso (kg) 2R | Contenido agua (L) 1R | Contenido agua (L) 2R |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
46 I 21-22 | 526 | 393 | 468 | 506 | 330 | 98 | 66 | 65 | 14 | 1/2″ | 95 | 15 | 26 | 30 | 1.7 | 2.5 |
46 I 41-42 | 636 | 501 | 468 | 616 | 497 | 695 | 66 | 85 | 14 | 1″ | 115 | 25 | 33 | 38 | 2.9 | 4.2 |
46 I 61-62 | 743 | 609 | 468 | 723 | 588 | 445 | 56 | 100 | 18 | 1 1/4″ | 140 | 32 | 45 | 51 | 5.3 | 5.9 |
68 I 91-92 | 1011 | 877 | 576 | 991 | 832 | 895 | 87 | 110 | 18 | 1 1/2″ | 150 | 40 | 82 | 92 | 8.2 | 12 |
Documentación Técnica
Accesorios
Accesorio | Descripción | Código | Tamaño | Precio / Unidad (€) |
---|---|---|---|---|
Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
PENDIENTE | 5 a 6 | |||
PENDIENTE | 7 a 8 | |||
PENDIENTE | 9 a 10 | |||
Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
Repuestos
- Límites de empleo: Tª. máxima del fluído: 120º. Tª. mínima: 7ºC. Presión de trabajo: máx: 16 bar.
- Temperatura máxima del fluido 210ºC, Presión máxima de trabajo 20 bar.
