Aerotermos a agua, SABIANA JANUS, calor y frío
Conoce más sobre JANUS
Descripción de
JANUS

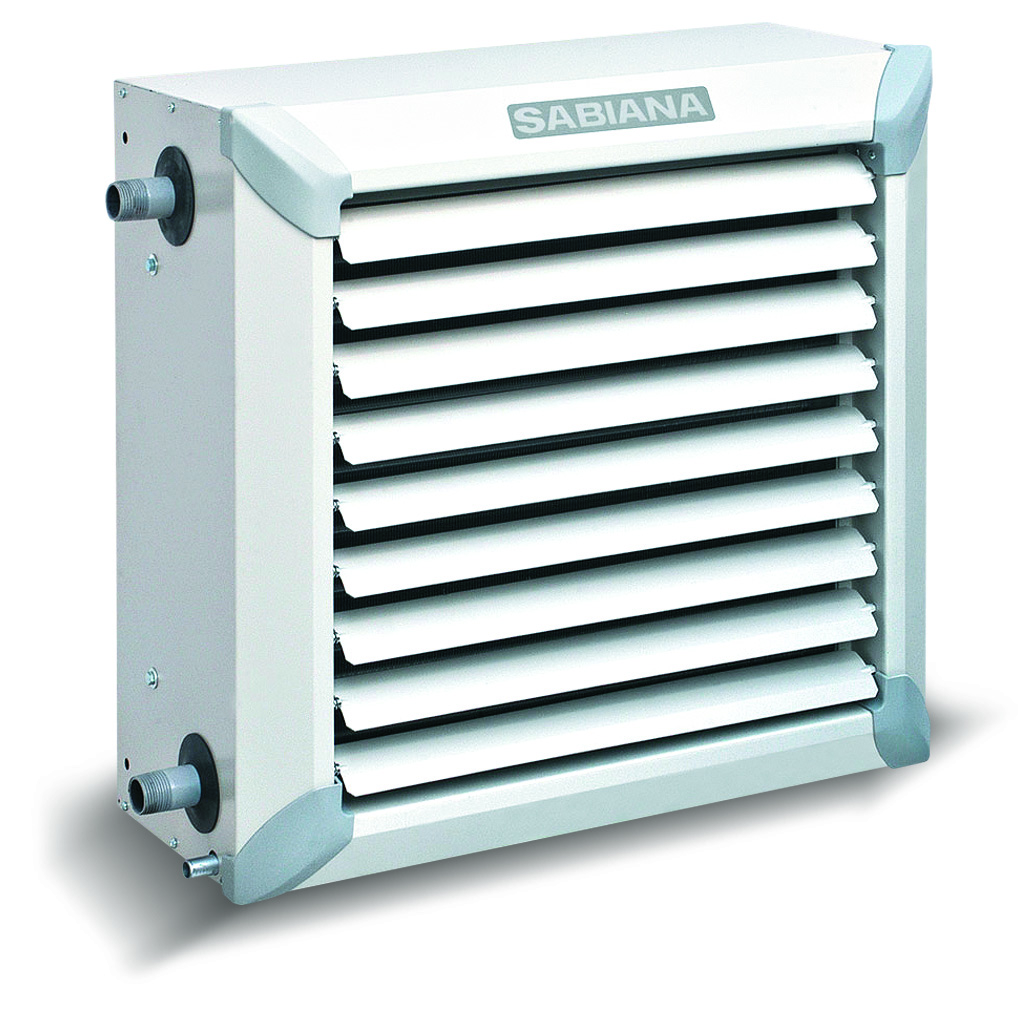

Los aerotermos TECNA SABIANA JANUS-ECM se distinguen por estar preparados tanto para calefacción como para refrigeración con agua fría y, por lo tanto, tienen la capacidad de calentar o enfriar ambientes con un motor electrónico. Viene preparado con una bandeja de recogida de condensados (situada bajo la batería) realizada en chapa de acero pintada con resina epoxi-poliéster y aislamiento térmico anti-condensación con espuma de poliolefina (PO) (clase M1).

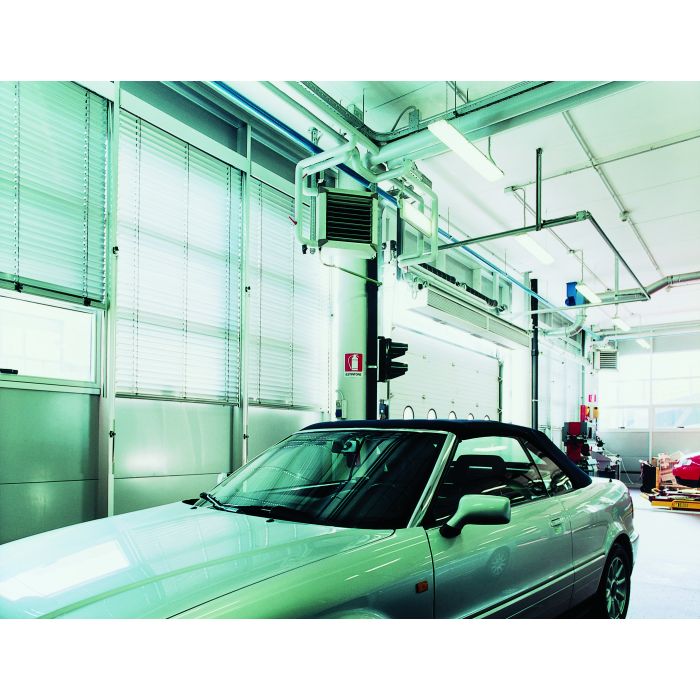

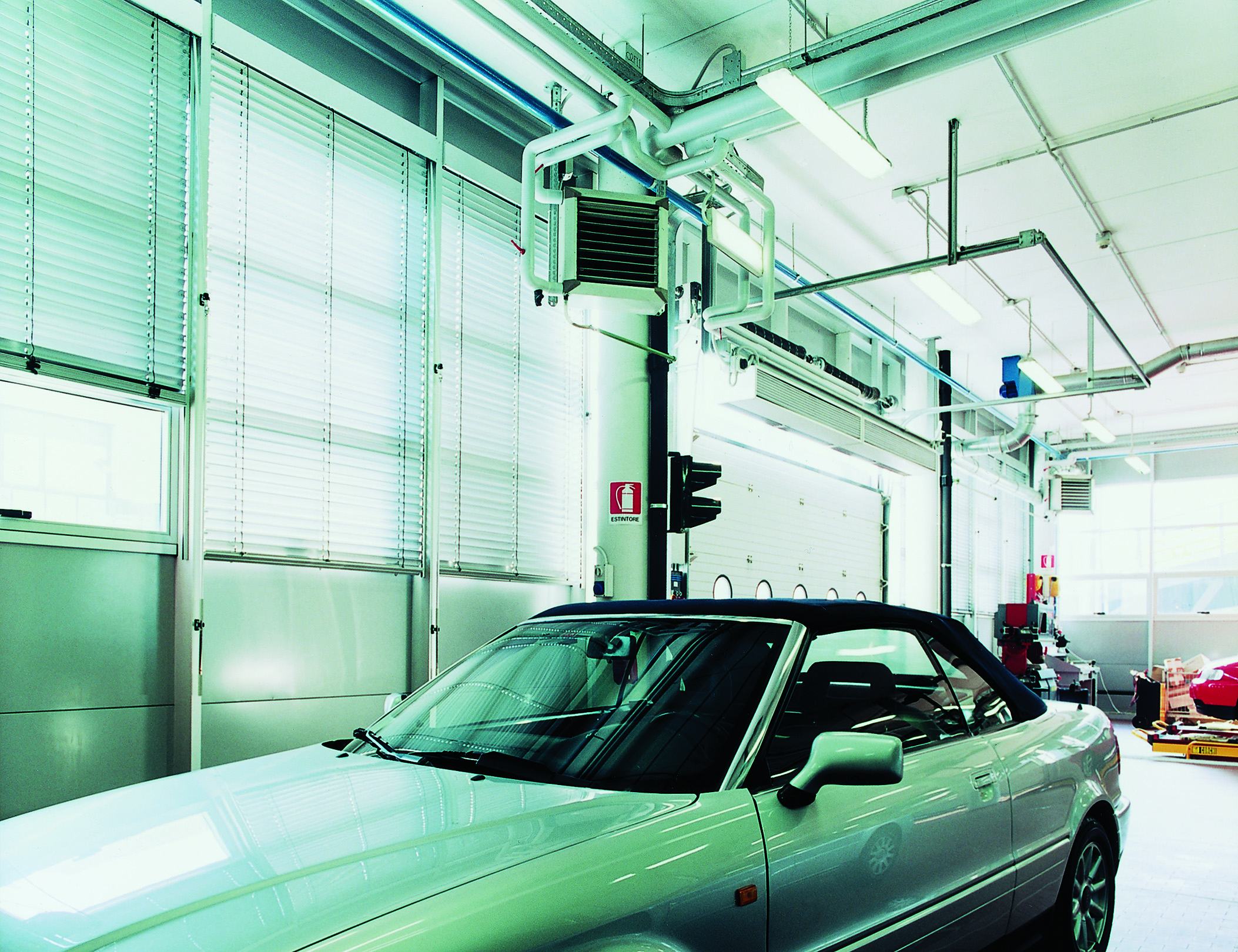

- Instalación en pared, para proyección horizontal.
- Motores ECM Inverter.
- Para calor y frío.
- Motores trifásicos doble polaridad 4/6 polos ó 6/8 polos.
- Con bandeja de recogida de condensados.
- Baterías de tubo de cobre y aletas de aluminio.
- Conexiones de agua laterales.
| Modelo | Código | Precio / Unidad (€) | Tamaño | Temperatura del agua (ºC) | Potencia de calefacción (kW) a temperatura del aire = +15ºC | Potencia Frigorífica con agua 7/12 ºC. Temperatura de entrada de aire = +27ºC. H.R. 48% (sólo vel. baja) | Caudal (Vel.Alta) (m3 /h) | Alcance (m) en calor | Dimensiones (mm) Largoxanchoxfondo |
|---|---|---|---|---|---|---|---|---|---|
| F-ECM 23 | 4800008322 | 1.290 € | 2 | 45/40ºC | 8.31 | 3.62 | 1936 | 8.5 | 526x526x491 |
| F-ECM 24 | 4800008332 | 1.322 € | 2 | 45/40ºC | 9.52 | 4.28 | 1760 | 8 | 526x526x491 |
| F-ECM 43 | 4800008324 | 1.445 € | 4 | 45/40ºC | 13.16 | 6.25 | 2970 | 13 | 634x634x491 |
| F-ECM 44 | 4800008334 | 1.513 € | 4 | 45/40ºC | 15.09 | 7.46 | 2700 | 12 | 634x634x491 |
| F-ECM 63 | 4800008326 | 1.846 € | 6 | 45/40ºC | 20.15 | 9.85 | 4527 | 16.5 | 742x742x491 |
| F-ECM 64 | 4800008336 | 1.949 € | 6 | 45/40ºC | 23.04 | 11.6 | 4115 | 15.5 | 742x742x491 |
| F-ECM 93 | 4800008329 | 3.843 € | 9 | 45/40ºC | 37.78 | 17.76 | 7440 | 23 | 1010x1010x575 |
| F-ECM 94 | 4800008339 | 4.022 € | 9 | 45/40ºC | 43.53 | 21.29 | 7085 | 22 | 1010x1010x575 |
| Tamaño | A | B | C | D | E | F | G | H | I | L | Contenido agua (L) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46 F 23 | 526 | 390 | 475 | 1″ | 397 | 64 | 69 | 173 | 48 | 69 | 19 | 23 |
| 46 F 43 | 634 | 498 | 500 | 1″ | 497 | 68 | 69 | 173 | 48 | 69 | 29 | 30 |
| 68 F 63 | 742 | 606 | 525 | 1 & 1/4″ | 588 | 77 | 60 | 173 | 48 | 69 | 43 | 40 |
| 68 F 93 | 1010 | 874 | 650 | 1 & 1/4″ | 832 | 89 | 915 | 160 | 50 | 80 | 84 | 75 |
| Accesorio | Descripción | Precio / Unidad (€) | Código | Tamaño |
|---|---|---|---|---|
| Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
| Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
| PENDIENTE | 5 a 6 | |||
| PENDIENTE | 7 a 8 | |||
| PENDIENTE | 9 a 10 | |||
| Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
| Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
| Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
| Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
| Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
| Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
- Las potencias térmicas están calculadas con las siguientes condiciones de funcionamiento: VAPOR = 6 bar (164ºC). AGUA = 45/40ºC Tª entrada de aire = +15ºC.
- Con baterías de tubo de cobre y aletas de aluminio.
- Conexiones de agua laterales.
- Para frío, utilizar solo velocidades bajas (hasta 4V).
- Para conocer las prestaciones de los aerotermos en otras condiciones de cálculo, consultar al Departamento Técnico.
