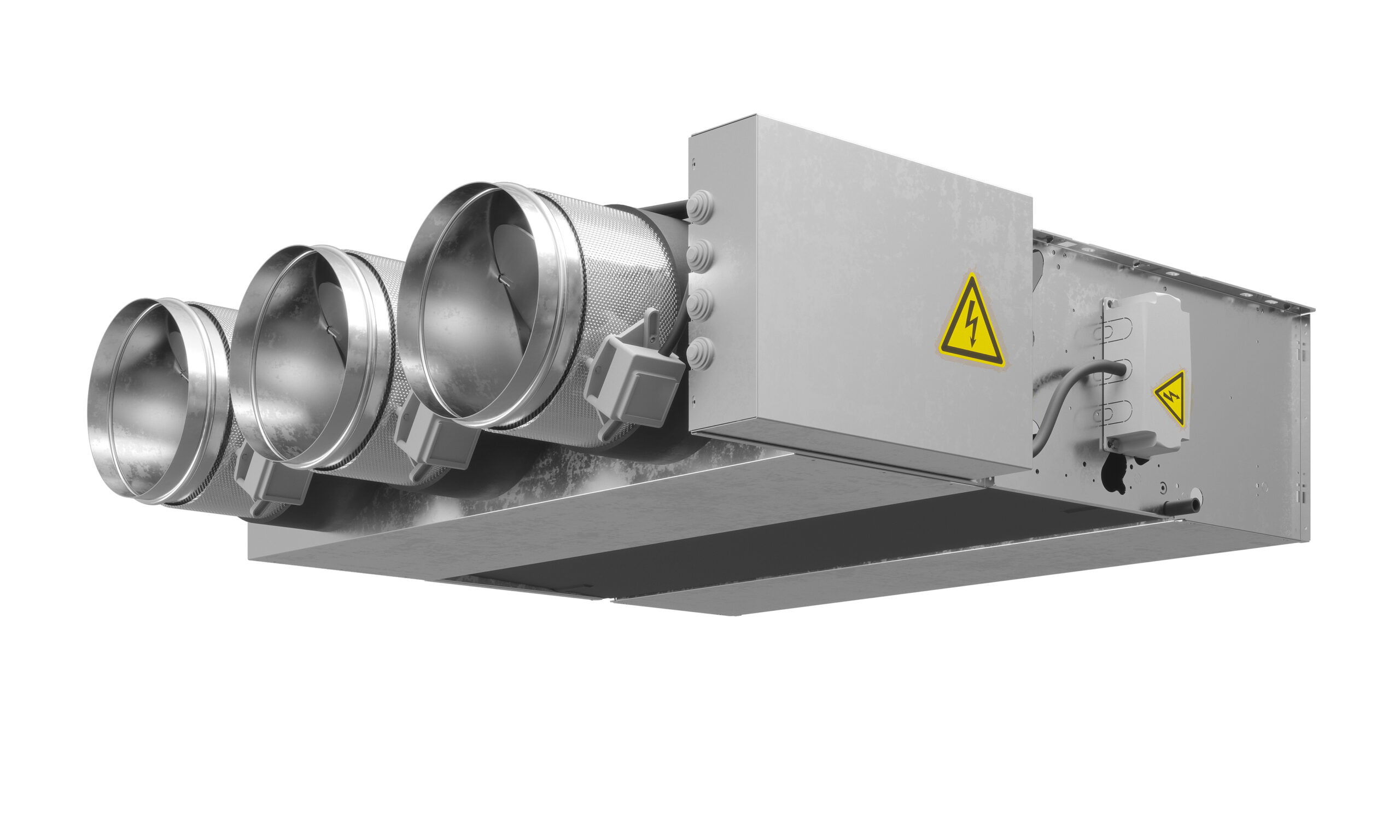

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.
Conoce más sobre MTL 2 TUBOS
Descripción de
MTL 2 TUBOS
Desarrollados, tras muchos años de experiencia en el campo de la calefacción y el aire acondicionado, para la instalación oculta y la conexión a un sistema de conductos.
- Alta presión
- Silencioso
- Fabricado con acero galvanizado
- Hasta 400 Pascales
- Motor, 230V 50Hz, con condensador, clase de aislamiento B
- Disponible motor ECM inverter en toda la gama
- Fabricado con acero galvanizado de 1,0 mm para tamaños 1-2-3 y con acero galvanizado de 1,2 mm para tamaños 4-5, aislado con espuma de poliolefina (PO) de 10 mm (clase M1).
- Consta de ventiladores centrífugos silenciosos con dos impulsores y un motor monofásico de cinco velocidades de accionamiento directo.
- Batería fabricada con tubo de cobre estirado. Las aletas de aluminio están unidas mecánicamente al tubo por un proceso de expansión.
- Disponible con la combinación de baterías de 3 o 4 filas con posibilidad de añadir una batería de 1 o 2 filas (versiones 3 + 1, 4 + 1, 3 + 2, 4 + 2 para sistemas de 4 tubos)
- El filtro está hecho de filtro regenerador de tejido celular de polipropileno. El marco del filtro de acero galvanizado se inserta en guías deslizantes fijadas a la estructura interna para una fácil inserción y extracción del filtro
- La bandeja de recogida de condensados está fabricada en acero galvanizado aislado con espuma de poliolefina (PO) de 3 mm (clase M1).
| Modelo | Código | Potencia Refrigeración Max. (kW) | Potencia Refrigeración Med. (kW) | Potencia Refrigeración Min. (kW) | Potencia Sensible Max. (kW) | Potencia Sensible Med. (kW) | Potencia Sensible Min. (kW) | Potencia Calefacción Max. (kW) | Potencia Calefacción Med. (kW) | Potencia Calefacción Min. (kW) | Presión disponible Max. (Pa) | Presión disponible Med. (Pa) | Presión disponible Min. (Pa) | Caudal de Aire Max. (m3/h) | Caudal de Aire Med. (m3/h) | Caudal de Aire Min. (m3/h) | Consumo Max. (W) | Consumo Med. (W) | Consumo Min. (W) | Presión Sonora Max. (dB) | Presión Sonora Med. (dB) | Presión Sonora Min. (dB) | Dimensiones (mm) 1 | Dimensiones (mm) 2 | Dimensiones (mm) 3 | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MTL 13 | 4800034201 | 5.3 | 4.61 | 3.8 | 4.32 | 3.64 | 2.89 | 6.78 | 5.68 | 4.45 | 75 | 50 | 25 | 1502 | 1161 | 825 | 200 | 158 | 119 | 53 | 47 | 39 | 1133 | 698 | 310 | 1.648 € |
| MTL 14 | 4800034211 | 5.92 | 5.21 | 4.17 | 5.03 | 4.26 | 3.25 | 7.67 | 6.44 | 4.98 | 75 | 50 | 25 | 1410 | 1125 | 790 | 185 | 155 | 115 | 49 | 43 | 35 | 1133 | 698 | 310 | 1.724 € |
| MTL 23 | 4800034202 | 7.19 | 6.12 | 4.47 | 5.69 | 4.67 | 3.23 | 8.91 | 7.25 | 4.95 | 80 | 50 | 15 | 1929 | 1432 | 851 | 301 | 236 | 177 | 56 | 51 | 39 | 1133 | 698 | 310 | 1.733 € |
| MTL 24 | 4800034212 | 8.15 | 7.01 | 4.99 | 6.62 | 5.48 | 3.66 | 10.1 | 8.27 | 5.57 | 80 | 50 | 15 | 1825 | 1410 | 840 | 285 | 230 | 170 | 52 | 47 | 35 | 1133 | 698 | 310 | 1.762 € |
| MTL 33 | 4800034203 | 9.19 | 8.38 | 7.52 | 7.24 | 6.47 | 5.68 | 11.46 | 10.22 | 8.89 | 70 | 50 | 30 | 2509 | 2119 | 1736 | 482 | 430 | 360 | 60 | 57 | 53 | 1133 | 698 | 360 | 1.953 € |
| MTL 34 | 4800034213 | 10.71 | 9.76 | 8.71 | 8.65 | 7.68 | 6.67 | 13.19 | 11.75 | 10.2 | 70 | 50 | 30 | 2440 | 2075 | 1710 | 470 | 420 | 350 | 56 | 53 | 48 | 1133 | 698 | 360 | 1.981 € |
| MTL 43 | 4800034204 | 11.67 | 10.85 | 9.68 | 9.07 | 8.3 | 7.23 | 14.32 | 13.01 | 11.22 | 70 | 50 | 35 | 3035 | 2638 | 2143 | 596 | 502 | 418 | 61 | 58 | 54 | 1445 | 853 | 360 | 2.427 € |
| MTL 44 | 4800034214 | 13.6 | 12.4 | 10.9 | 10.9 | 9.7 | 8.25 | 16.53 | 14.92 | 12.79 | 70 | 50 | 35 | 3020 | 2580 | 2070 | 570 | 490 | 390 | 57 | 54 | 50 | 1445 | 853 | 360 | 2.460 € |
| MTL 53 | 4800034205 | 15.52 | 14.23 | 12.84 | 12.23 | 10.97 | 9.68 | 18.81 | 16.74 | 14.66 | 70 | 50 | 35 | 3947 | 3334 | 2766 | 779 | 632 | 508 | 66 | 62 | 58 | 1445 | 853 | 435 | 2.570 € |
| MTL 54 | 4800034215 | 17.76 | 16.19 | 14.54 | 14.37 | 12.8 | 11.21 | 22.93 | 20.32 | 17.67 | 70 | 50 | 35 | 3850 | 3280 | 2740 | 760 | 617 | 500 | 61 | 58 | 54 | 1445 | 853 | 435 | 2.587 € |
| MTL 64 | 4800034216 | 24.78 | 20.01 | 14.11 | 18.94 | 14.75 | 9.85 | 29.06 | 22.22 | 14.72 | 70 | 50 | 35 | 5060 | 3546 | 2126 | 1337 | 909 | 692 | 67 | 61 | 53 | 1535 | 1100 | 488 | 4.086 € |
| MTL 66 | 4800034226 | 30.64 | 24.29 | 16.44 | 22.08 | 16.94 | 11.01 | 33.17 | 24.96 | 16.06 | 70 | 50 | 35 | 5016 | 3535 | 2119 | 1318 | 899 | 689 | 67 | 61 | 53 | 1535 | 1100 | 488 | 4.394 € |
| MTL 74 | 4800034217 | 32.6 | 26.84 | 22.5 | 25.31 | 19.94 | 16.17 | 40.11 | 31.17 | 25.3 | 70 | 50 | 35 | 7331 | 5191 | 3959 | 2658 | 1932 | 1718 | 71 | 66 | 60 | 1535 | 1100 | 588 | 4.704 € |
| MTL 76 | 4800034227 | 40.74 | 32.87 | 27.14 | 29.79 | 23.16 | 18.6 | 46.19 | 35.35 | 28.31 | 70 | 50 | 35 | 7251 | 5172 | 3957 | 2583 | 1898 | 1699 | 71 | 66 | 60 | 1535 | 1100 | 588 | 5.094 € |
- El intercambiador de calor no es adecuado para su uso en atmósferas corrosivas o en ambientes donde el aluminio puede estar sujeto a corrosión
- CONDICIONES EUROVENT PARA 2 TUBOS Refrigeración: Tª aire = +27°C b.s., +19°C b.h., 48 % (H.R.). Tª agua = +7°C entrada, +12°C salida.
- CONDICIONES EUROVENT PARA 2 TUBOS Calefacción: Tª aire = +20°C b.s. Tª agua = +45°C entrada, +40°C salida.
