Aerotermos a agua, SABIANA HELIOS, con carcasa de alumio extruido, solo calor.
Conoce más sobre HELIOS
Descripción de
HELIOS

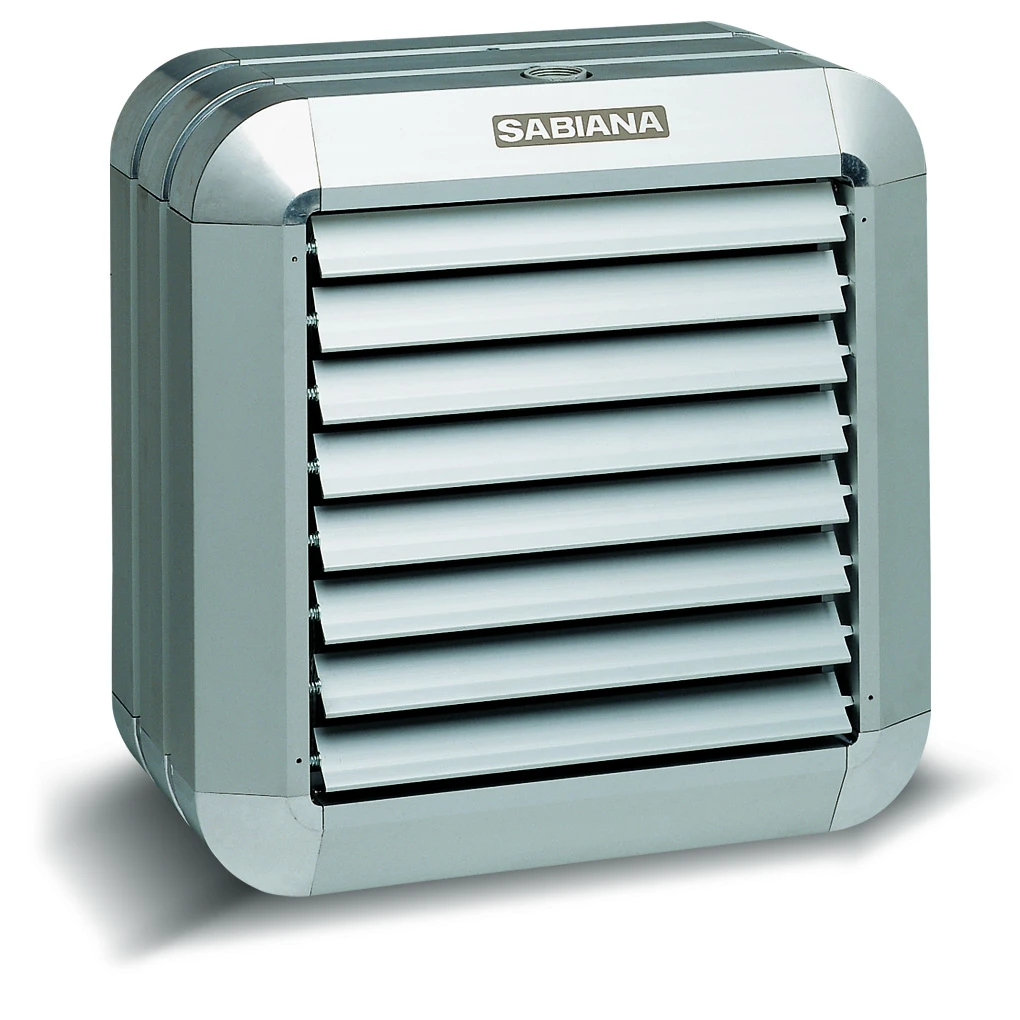

Los aerotermos para calefacción por agua caliente TECNA SABIANA HELIOS están fabricados con componentes de aluminio extruido (incluidos los deflectores), lo que da como resultado un diseño atemporal e inalterable en el tiempo.

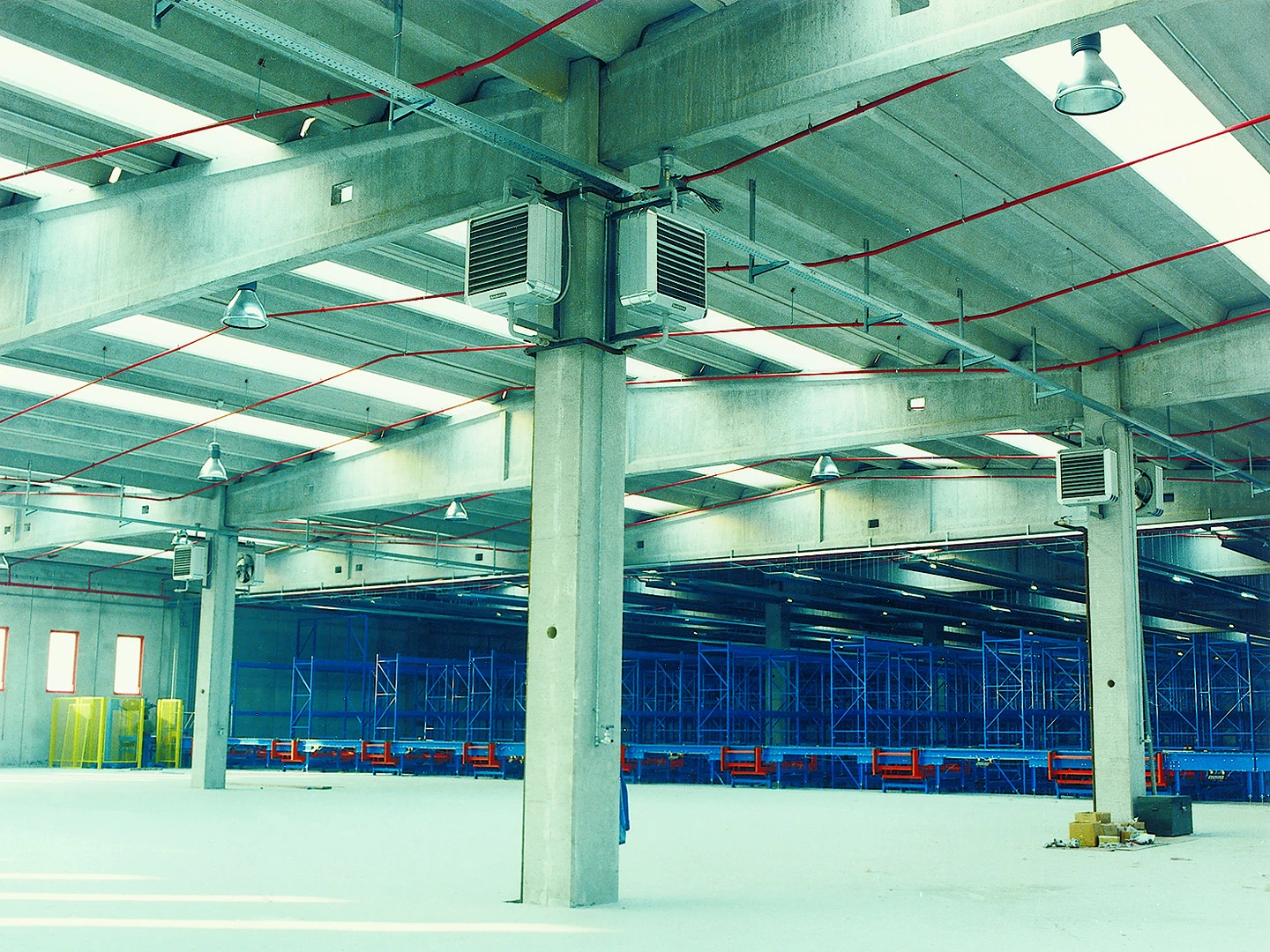

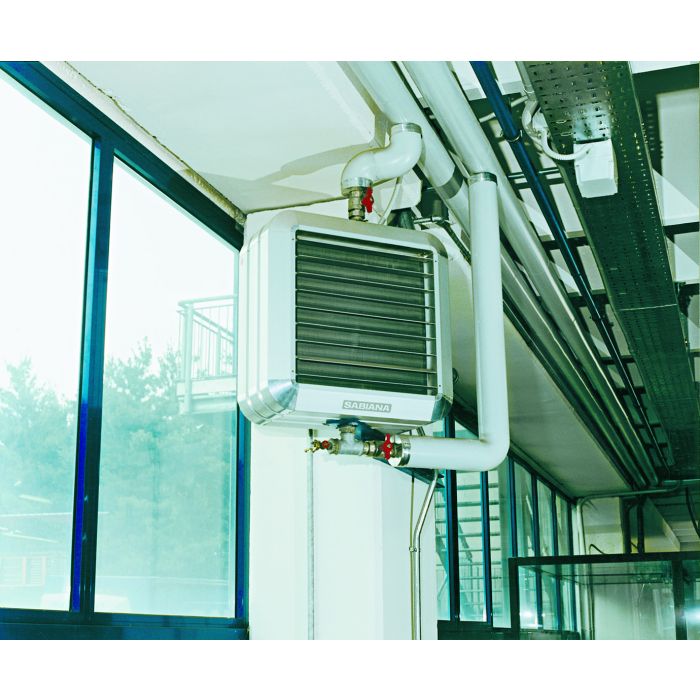

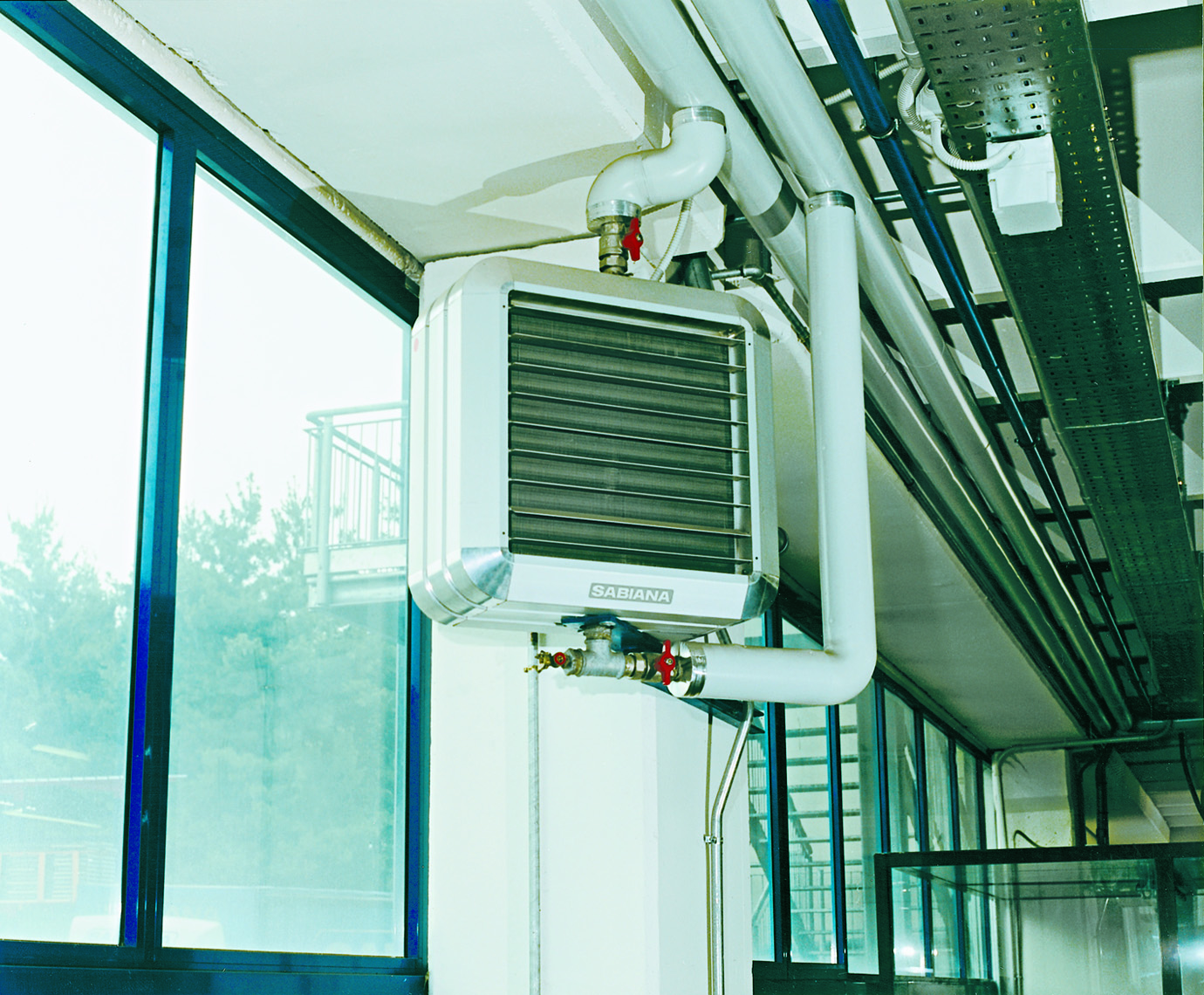

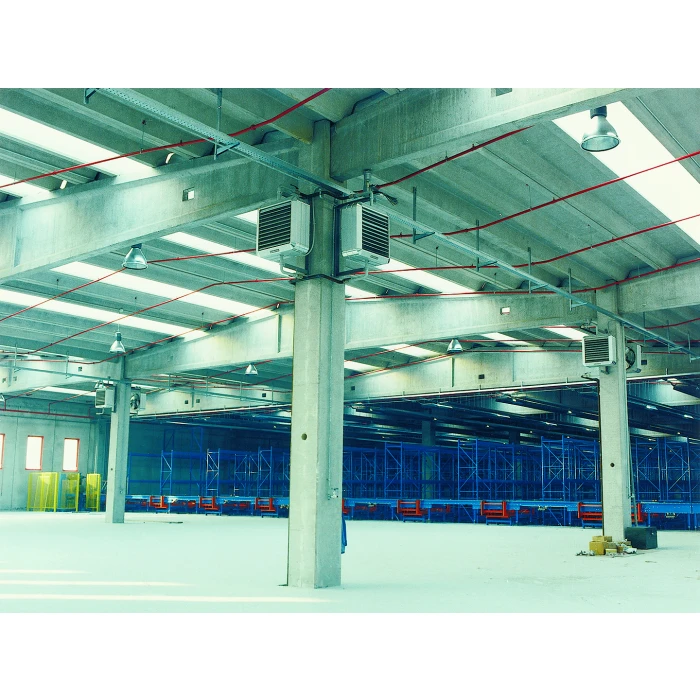

- Instalación en pared o techo, para proyección horizontal o vertical.
- Diseño elegante para instalaciones de mayor exigencia estética.
- Batería fabricada con aletas de aluminio y tubos de acero de gran espesor (1 mm.) y gran diámetro (22 mm.).
- El gran diámetro del tubo reduce la pérdida de carga de las instalaciones de agua, lo que significa una bomba más pequeña y una capacidad de calentamiento muy rápida.
- Motores de doble velocidad.
- Motores con protección IP55 y aislamiento clase B
- Doble velocidad 4/6 polos (1400-900 r.p.m.) en los tamaños 1 al 6.

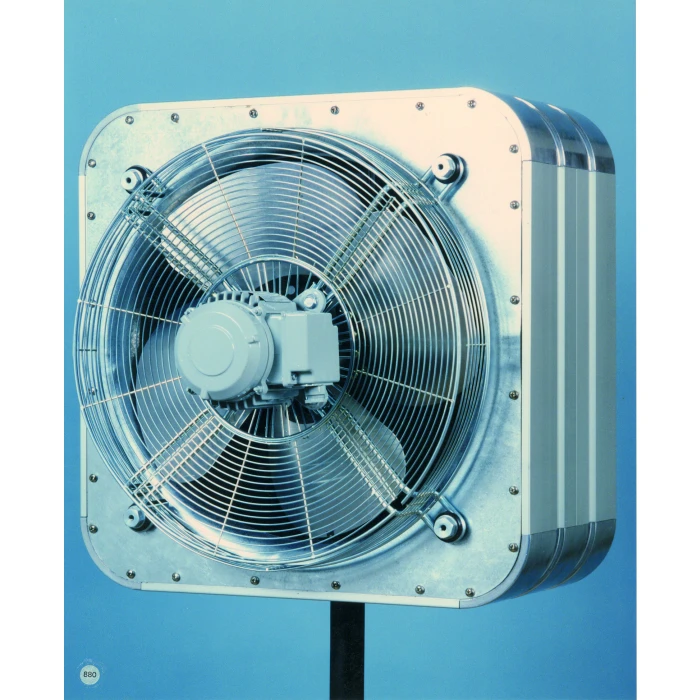

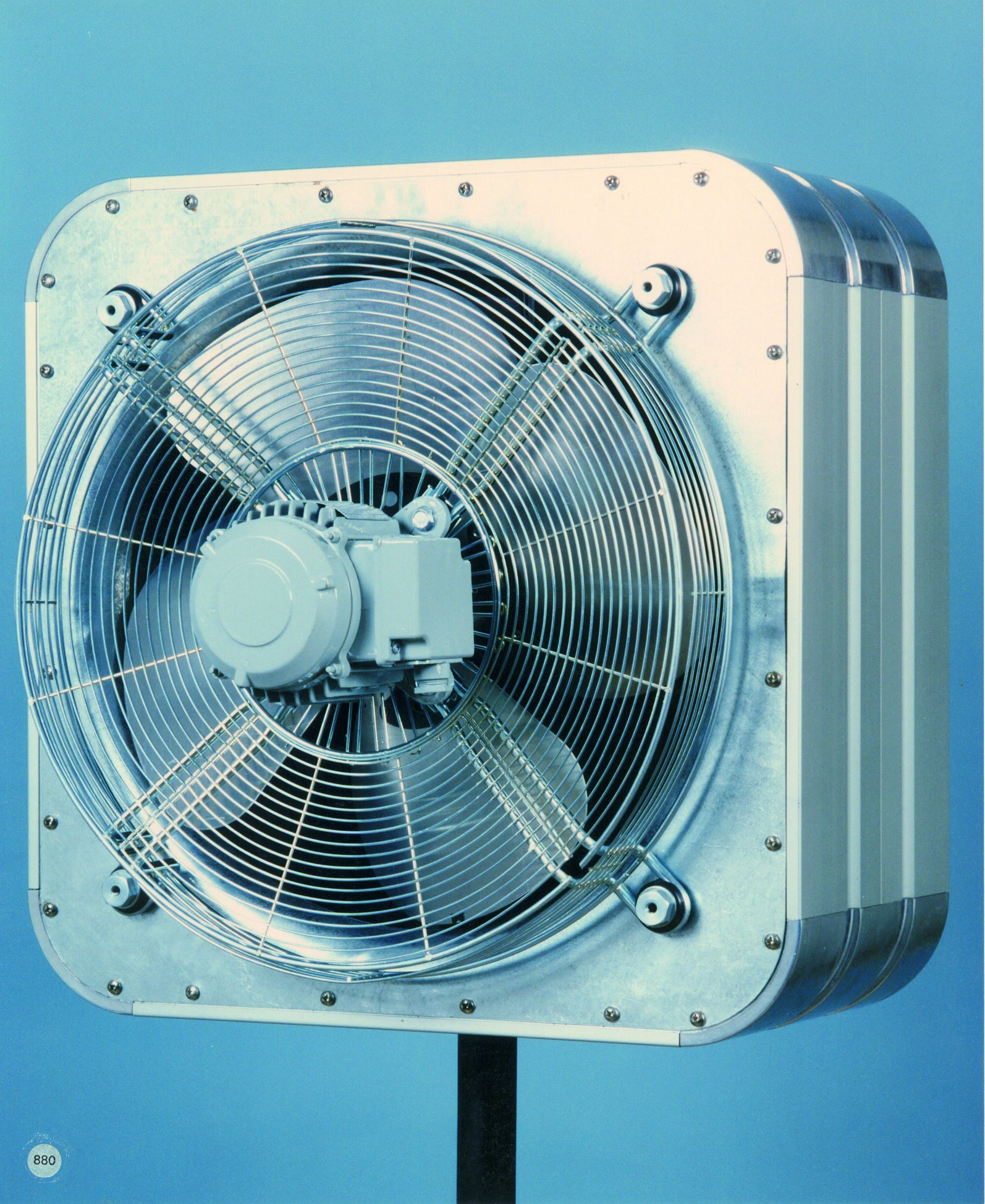

- Electroventilador helicoidal compuesto de ventilador de aluminio, soporte elástico, rejilla de protección y motor trifásico cerrado.
- 400 V/50 Hz.
- Límites de empleo con agua: temperatura máxima: 170ºC. Presión de trabajo máxima: 16 bar, presión de prueba: 30 bar.
- Límites de empleo con Vapor: presión de trabajo máxima: 10 bar. Para vapor se aconseja utilizar baterías con tubo de cobre.
- Los aerotermos de vapor llevan batería de tubo de cobre reforzado de espesor 0,7 mm., muy superior a los tubos utilizados normalmente.
| Modelo | Código | Tamaño | Solo vapor | Potencia térmica Alta (W), con vapor a 6 bar de presión | Potencia térmica Baja (W), con vapor a 6 bar de presión | Caudal Max. (m3 /h) | Caudal Min. (m3 /h) | Potencia motor Max. (W) | Potencia motor Min. (W) | Nilvel sonoro Max. (dBA) | Nilvel sonoro Min. (dBA) | Temperatura de salida de aire Min. (ºc) | Temperatura de salida de aire Max. (ºc) | Alcance Max. (m) | Alcance Min. (m) | Dimensiones (mm) Largoxanchoxfondo | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46H11SP | 4800008761 | 1 | Sí | 16.55 | 13.59 | 1670 | 1140 | 150 | 150 | 56 | 48 | 47 | 47 | 8 | 5.5 | 486x486x477 | 1.257 € |
| 46H12SX | 4800008721 | 1 | 3.79 | 3.28 | 1340 | 990 | 130 | 85 | 56 | 50 | 23.3 | 24.7 | 7.5 | 5 | 486x486x477 | 1.254 € | |
| 46H13SX | 4800008741 | 1 | 4.27 | 3.63 | 1195 | 885 | 130 | 85 | 56 | 50 | 25.5 | 27 | 7.5 | 5 | 486x486x477 | 1.301 € | |
| 46H21SP | 4800008762 | 2 | Sí | 23.7 | 18.96 | 2370 | 1560 | 150 | 150 | 59 | 51 | 54 | 47 | 11 | 7.5 | 540x540x477 | 1.354 € |
| 46H22SX | 4800008722 | 2 | 5.35 | 4.75 | 2010 | 1570 | 160 | 110 | 59 | 53 | 22.8 | 23.8 | 10 | 7 | 540x540x477 | 1.351 € | |
| 46H23SX | 4800008742 | 2 | 6.76 | 5.83 | 1875 | 1420 | 160 | 110 | 59 | 53 | 25.5 | 27 | 10 | 7 | 540x540x477 | 1.410 € | |
| 46H31SP | 4800008763 | 3 | Sí | 34.08 | 27.16 | 3400 | 2230 | 250 | 250 | 61 | 52 | 54 | 47 | 14 | 10 | 594x594x477 | 1.508 € |
| 46H32SX | 4800008723 | 3 | 8.15 | 7.23 | 2915 | 2255 | 280 | 190 | 61 | 55 | 23.2 | 24.4 | 13.5 | 10 | 594x594x477 | 1.494 € | |
| 46H33SX | 4800008743 | 3 | 10.06 | 8.83 | 2610 | 2040 | 280 | 190 | 61 | 55 | 26.3 | 27.7 | 13.5 | 10 | 594x594x477 | 1.566 € | |
| 46H41SP | 4800008764 | 4 | Sí | 45.44 | 35.44 | 4250 | 2910 | 250 | 100 | 64 | 54 | 55 | 49 | 16 | 12 | 648x648x500 | 1.606 € |
| 46H42SX | 4800008724 | 4 | 11.04 | 9.55 | 3725 | 2745 | 280 | 190 | 64 | 57 | 23.7 | 25.2 | 16 | 12 | 648x648x500 | 1.594 € | |
| 46H43SX | 4800008744 | 4 | 12.76 | 10.84 | 3210 | 2390 | 280 | 190 | 64 | 57 | 26.6 | 28.3 | 16 | 12 | 648x648x500 | 1.676 € | |
| 46H51SP | 4800008765 | 5 | Sí | 59.24 | 45.62 | 5600 | 3630 | 400 | 400 | 66 | 56 | 55 | 49 | 20 | 15 | 702x702x500 | 1.760 € |
| 46H52SX | 4800008725 | 5 | 13.97 | 12.02 | 4800 | 3500 | 530 | 360 | 66 | 59 | 23.5 | 25 | 18 | 13 | 702x702x500 | 1.740 € | |
| 46H53SX | 4800008745 | 5 | 17.33 | 14.45 | 4325 | 3110 | 530 | 360 | 66 | 59 | 26.7 | 28.6 | 18 | 13 | 702x702x500 | 1.835 € | |
| 46H61SP | 4800008766 | 6 | Sí | 74.59 | 57.28 | 7400 | 4790 | 400 | 400 | 69 | 60 | 53 | 47 | 25 | 18 | 756x756x525 | 1.899 € |
| 46H62SX | 4800008726 | 6 | 16.9 | 14.73 | 5515 | 4160 | 530 | 360 | 69 | 62 | 24 | 25.4 | 22 | 16 | 756x756x525 | 1.878 € | |
| 46H63SX | 4800008746 | 6 | 20.66 | 17.44 | 4900 | 3620 | 530 | 360 | 69 | 62 | 27.3 | 29.1 | 22 | 16 | 756x756x525 | 1.990 € |
| Tamaño | A | B | C | D | Peso (kg) 1R | Peso (kg) 2R | Peso (kg) 3R | Contenido agua (L) 1R | Contenido agua (L) 2R | Contenido agua (L) 3R |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 486 | 330 | 477 | 406 | 19 | 22 | 24 | 1.3 | 2.6 | 3.9 |
| 2 | 540 | 384 | 477 | 460 | 22 | 25 | 27 | 1.6 | 3.2 | 4.8 |
| 3 | 594 | 438 | 477 | 514 | 26 | 30 | 33 | 1.9 | 3.8 | 5.7 |
| 4 | 648 | 492 | 500 | 568 | 30 | 34 | 38 | 2.3 | 4.6 | 6.9 |
| 5 | 702 | 546 | 500 | 622 | 33 | 40 | 44 | 3 | 6 | 9 |
| 6 | 756 | 600 | 525 | 676 | 38 | 46 | 51 | 3.5 | 7 | 10.5 |
| Accesorio | Descripción | Código | Tamaño | Precio / Unidad (€) |
|---|---|---|---|---|
| Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
| Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
| PENDIENTE | 5 a 6 | |||
| PENDIENTE | 7 a 8 | |||
| PENDIENTE | 9 a 10 | |||
| Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
| Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
| Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
| Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
| Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
| Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
- OPCIÓN: optimizador de flujo JETSTREAM. Ver en pág de accesorios.
- Las potencias térmicas están calculadas con las siguientes condiciones de funcionamiento: VAPOR = 6 bar (164ºC). AGUA = 45/40ºC Tª entrada de aire = +15ºC. Todos los motores son TRIFÁSICOS 400V-50 HZ PROTECCIÓN IP55.
- Los aerotermos de vapor llevan batería de tubo de cobre reforzado de espesor 0,7 mm., muy superior a los tubos utilizados normalmente.
- Para conocer las prestaciones de los aerotermos en otras condiciones de cálculo, consultar al Departamento Técnico.
