Aerotermos a agua, circulares para techo, SABIANA COMFORT, solo calor
Conoce más sobre COMFORT
Descripción de
COMFORT

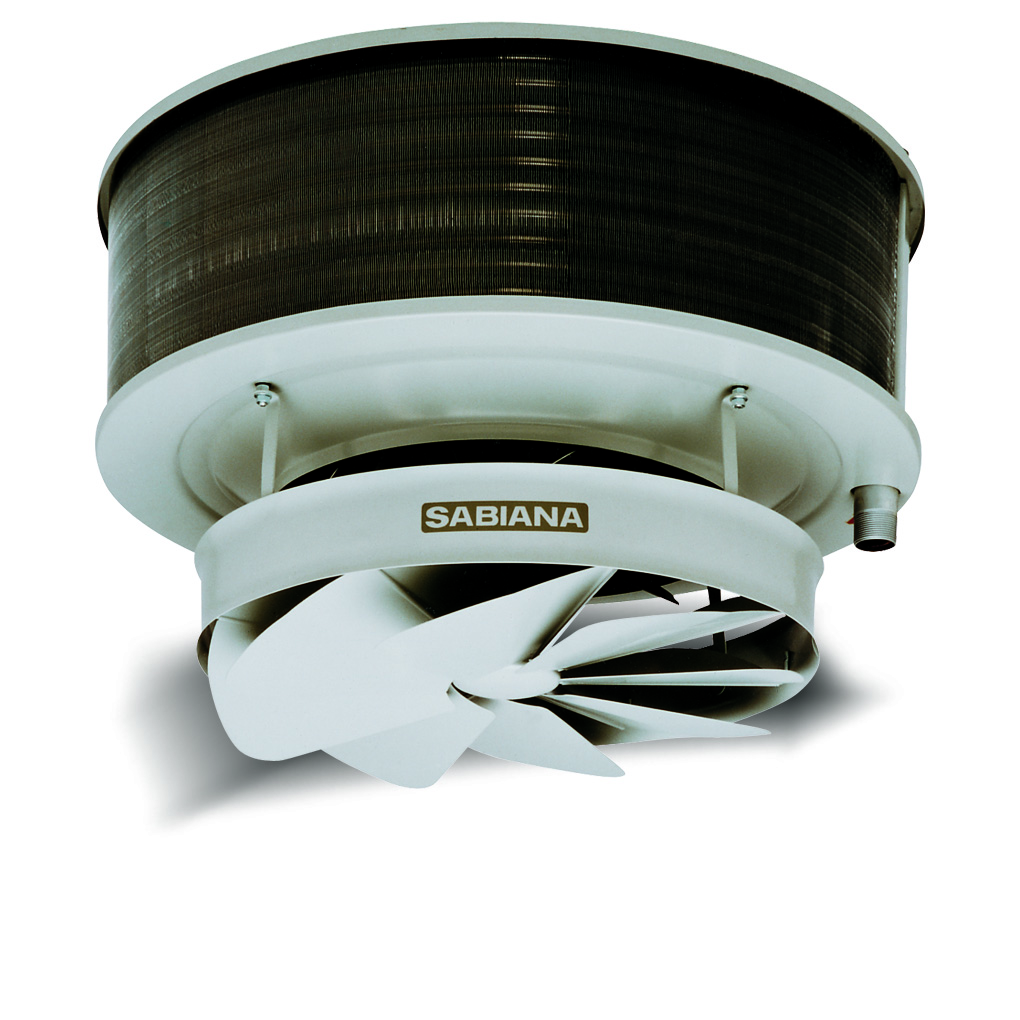

Los aerotermos a agua TECNA SABIANA COMFORT están pensados para instalación en techo con proyección de aire vertical y pueden ser alimentados con agua caliente, agua sobrecalentada o vapor. Todos los modelos incluyen difusor radial DRA compuesto de varias aletas regulables individualmente, colocadas de tal forma que cubren completamente toda la superficie de salida del aire y adaptadas tanto a la mínima como a la máxima altura. Estos difusores permiten dirigir el aire en la dirección deseada, excluyendo, si se necesita, aquellas zonas que por cualquier motivo no deben ventilarse.
- Proyección vertical.
- Instalación hasta 14 m de altura._x000D_
- Difusor DRA para cubrir mayor superficie.
- Motores trifásicos a 400V/50Hz con 2 velocida_x0002_des, protección IP 55, aislamiento clase B.
- Alimentación agua: 85º / 75ºC.
- Los motores 46 y 68 son de dos velocidades con doble bobinado / 400V / III / 50 Hz.
| Modelo | Código | Tamaño | Tipo de motor | Caudal (m3/h) 1 | Caudal (m3/h) 2 | Potencia térmica (kW) 1 | Potencia térmica (kW) 2 | Nivel sonoro (dBA) 1 | Nivel sonoro (dBA) 2 | Dimensiones (mm) DiámetroxAltura | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 46Z-007 | 4800003020 | 0 | 4/6 polos (1400/900 rpm) | 3000 | 2000 | 24.4 | 19.1 | 56 | 48 | 680×430 | 1.251 € |
| 68Z-007 | 4800003068 | 0 | 6/8 polos (900/700 rpm) | 2000 | 1400 | 19.1 | 16.2 | 48 | 41 | 680×430 | 1.248 € |
| 46Z-107 | 4800003023 | 1 | 4/6 polos (1400/900 rpm) | 3400 | 2400 | 28.4 | 22.1 | 60 | 52 | 780×430 | 1.283 € |
| 68Z-107 | 4800003071 | 1 | 6/8 polos (900/700 rpm) | 2400 | 1680 | 22.1 | 18.8 | 52 | 44 | 780×430 | 1.281 € |
| 46Z-211 | 4800003026 | 2 | 4/6 polos (1400/900 rpm) | 5100 | 3700 | 41.8 | 32.7 | 63 | 54 | 780×530 | 1.615 € |
| 46Z-311 | 4800003029 | 3 | 4/6 polos (1400/900 rpm) | 6000 | 4400 | 48.8 | 38 | 65 | 55 | 780×530 | 1.770 € |
| 68Z-311 | 4800003077 | 3 | 6/8 polos (900/700 rpm) | 4400 | 3080 | 38 | 32.3 | 55 | 47 | 880×530 | 1.830 € |
| 46Z-415 | 4800003032 | 4 | 4/6 polos (1400/900 rpm) | 7800 | 5700 | 64.4 | 50.2 | 66 | 56 | 880×530 | 1.965 € |
| 68Z-415 | 4800003080 | 4 | 6/8 polos (900/700 rpm) | 5700 | 3990 | 50.2 | 42.7 | 56 | 47 | 880×630 | 2.012 € |
| 68Z-515 | 4800003084 | 5 | 6/8 polos (900/700 rpm) | 7100 | 4970 | 61.5 | 52.3 | 63 | 53 | 1080×630 | 2.737 € |
| 68Z-618 | 4800003088 | 6 | 6/8 polos (900/700 rpm) | 9000 | 6300 | 76.8 | 66.1 | 64 | 54 | 1080×705 | 3.134 € |
| 68Z-722 | 4800003092 | 7 | 6/8 polos (900/700 rpm) | 9900 | 6930 | 92 | 78.2 | 65 | 55 | 1080×805 | 3.220 € |
| 68Z-822 | 4800003093 | 8 | 6/8 polos (900/700 rpm) | 11000 | 7700 | 107 | 91 | 65 | 55 | 1080×815 | 3.248 € |
| 68Z-924 | 4800003094 | 9 | 6/8 polos (900/700 rpm) | 12000 | 8400 | 115.1 | 98 | 66 | 56 | 1080×865 | 3.354 € |
| Tamaño | A | B | C | C1 | G | O | P | Q | R | S | Diámetro | DN | Peso (kg) | Contenido agua (L) 2R | Altura aconsejada (m) con motor a 1.400 r.p.m. Min. | Altura aconsejada (m) con motor a 1.400 r.p.m. Max. | Diámetro área cubierta (m) con motor a 1.400 r.p.m. Min. | Diámetro área cubierta (m) con motor a 1.400 r.p.m. Max. | Altura aconsejada (m) con motor a 900 r.p.m. Min. | Altura aconsejada (m) con motor a 900 r.p.m. Max. | Diámetro área cubierta (m) con motor a 900 r.p.m. Min. | Diámetro área cubierta (m) con motor a 900 r.p.m. Max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 680 | 180 | 430 | 560 | 460 | 331 | 612 | 62 | 350 | 350 | 1 & 1/4″ | 25 | 31 | 120 | 3 | 6 | 7.5 | 21 | 2.5 | 5 | 6 | 16.5 |
| 1 | 780 | 180 | 430 | 560 | 560 | 331 | 702 | 62 | 421 | 421 | 1 & 1/4″ | 25 | 36 | 130 | 3.5 | 6.5 | 9 | 24 | 3 | 5.5 | 7.5 | 18 |
| 2 | 780 | 280 | 530 | 660 | 560 | 431 | 702 | 62 | 421 | 421 | 1 & 1/4″ | 25 | 42 | 190 | 4 | 7 | 10.5 | 25.5 | 3 | 6.5 | 9 | 19.5 |
| 3 | 880 | 280 | 530 | 700 | 660 | 435 | 802 | 68 | 491 | 491 | 1 & 1/2″ | 32 | 52 | 240 | 4 | 8 | 10.5 | 27 | 3.5 | 7 | 9 | 22.5 |
| 4 | 880 | 380 | 630 | 760 | 660 | 535 | 802 | 68 | 491 | 491 | 1 & 1/2″ | 32 | 58 | 320 | 4 | 9 | 10.5 | 28.5 | 3.5 | 8 | 10.5 | 24 |
| 5 | 1080 | 380 | 630 | 870 | 760 | 539 | 1005 | 80 | 755 | 440 | 2” | 40 | 75 | 430 | 4.5 | 10 | 12 | 28.5 | 4 | 8.5 | 10.5 | 25 |
| 6 | 1080 | 455 | 705 | 945 | 760 | 614 | 1005 | 80 | 755 | 440 | 2” | 40 | 85 | 520 | – | – | 4 | 10 | 12 | 28.5 | ||
| 7 | 1080 | 555 | 805 | 1045 | 760 | 714 | 1005 | 80 | 755 | 440 | 2” | 40 | 95 | 590 | – | – | 4 | 10 | 12 | 28.5 | ||
| 8 | 1080 | 555 | 815 | 1055 | 760 | 714 | 1005 | 80 | 755 | 440 | 2” | 40 | 97 | 590 | – | – | 5 | 14 | 13.5 | 31.5 | ||
| 9 | 1080 | 605 | 865 | 1105 | 760 | 765 | 1005 | 80 | 755 | 440 | 2” | 40 | 106 | 650 | – | – | 5 | 14 | 13.5 | 33 |
| Accesorio | Descripción | Código | Tamaño | Precio / Unidad (€) |
|---|---|---|---|---|
| Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
| Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
| PENDIENTE | 5 a 6 | |||
| PENDIENTE | 7 a 8 | |||
| PENDIENTE | 9 a 10 | |||
| Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
| Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
| Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
| Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
| Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
| Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
- Para conocer las prestaciones de los aerotermos en otras condiciones de cálculo, consultar al Departamento Técnico.
