Aerotermos a agua SABIANA ATLAS
Conoce más sobre ATLAS
Descripción de
ATLAS

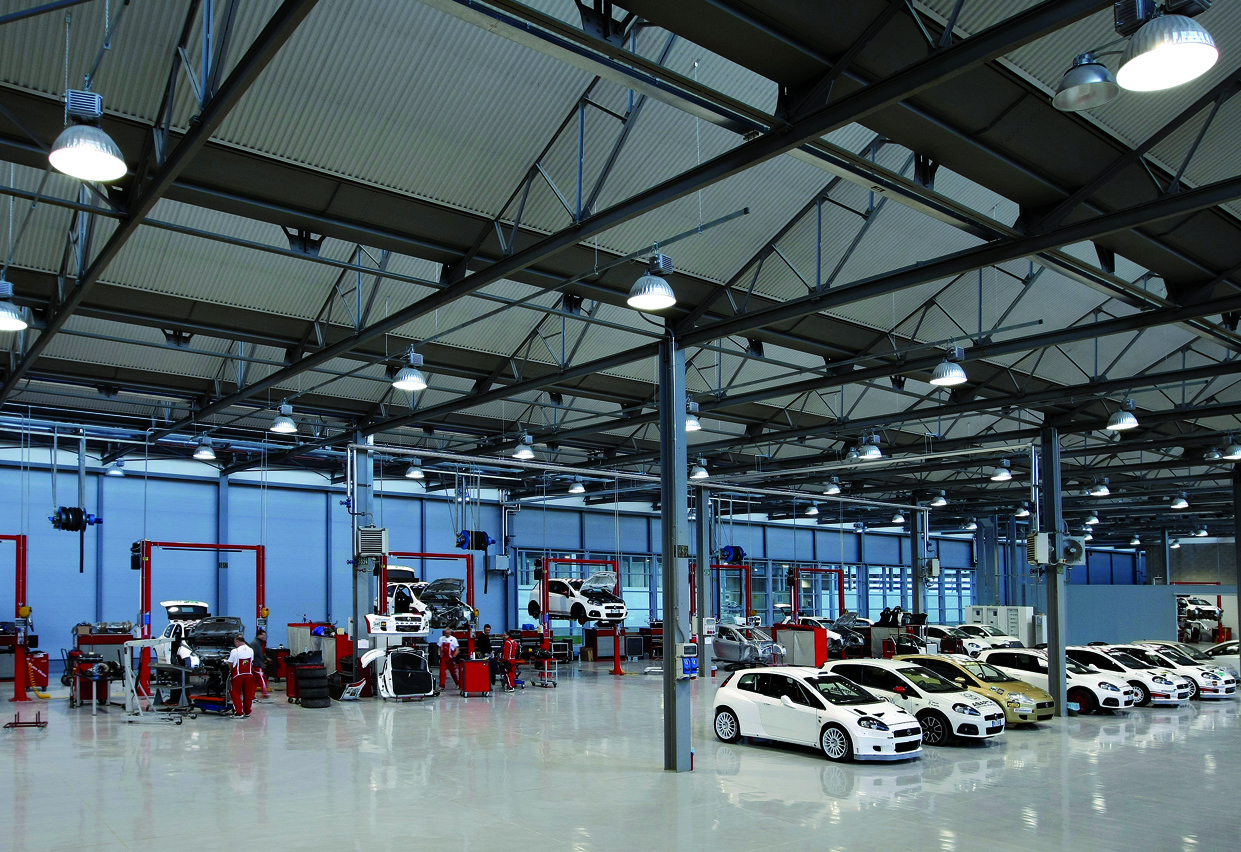

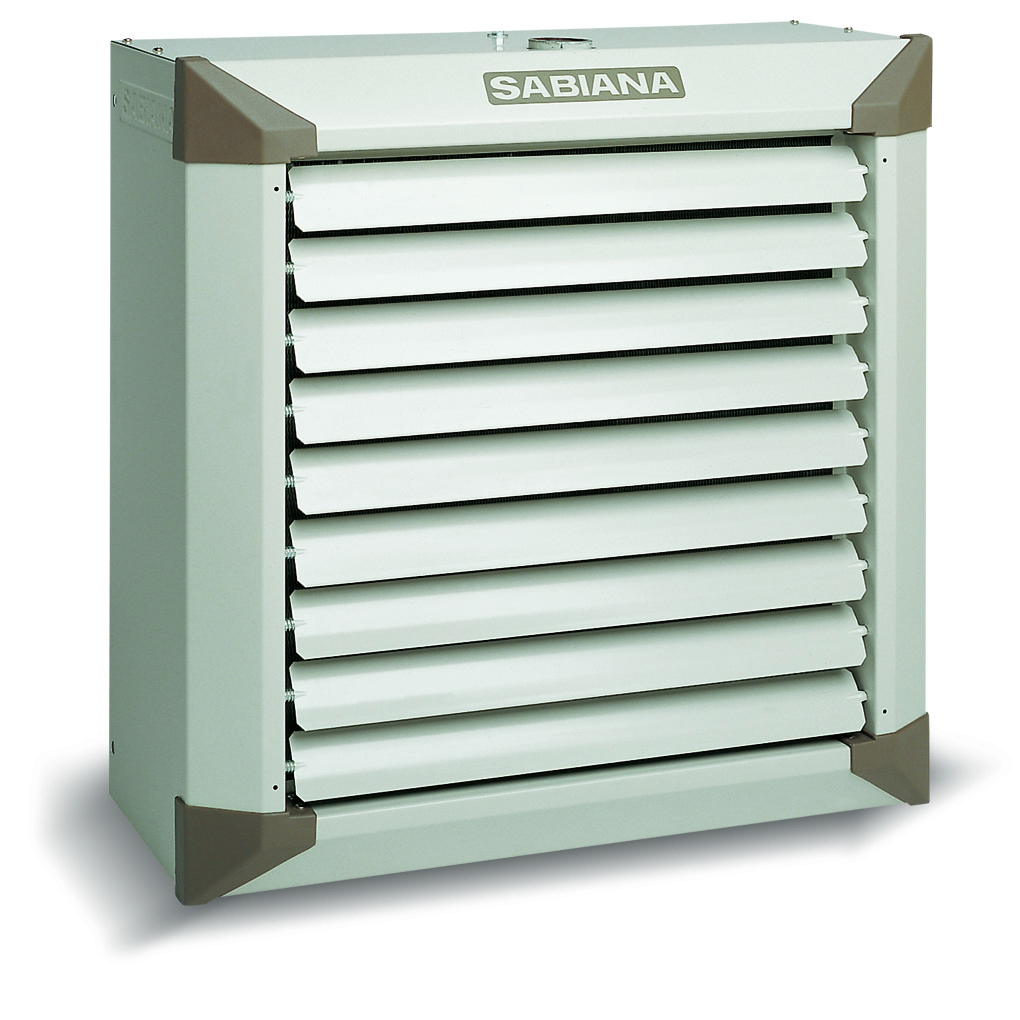

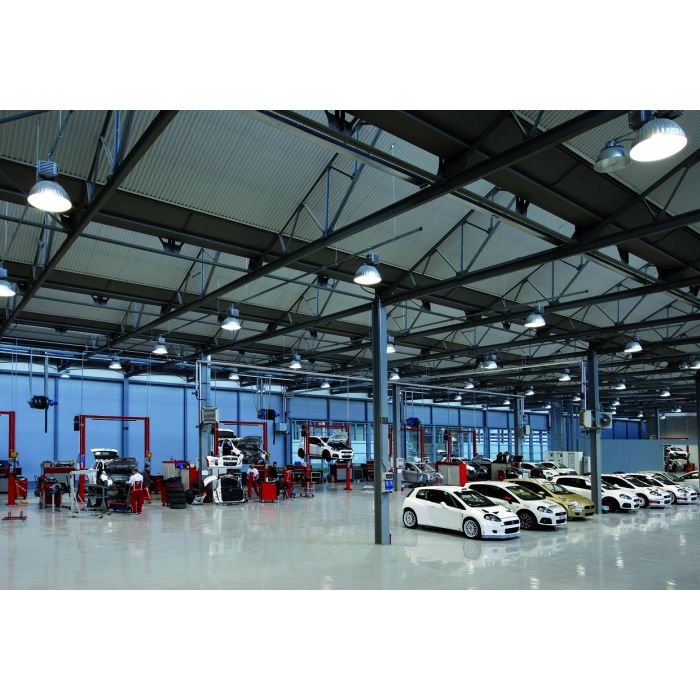

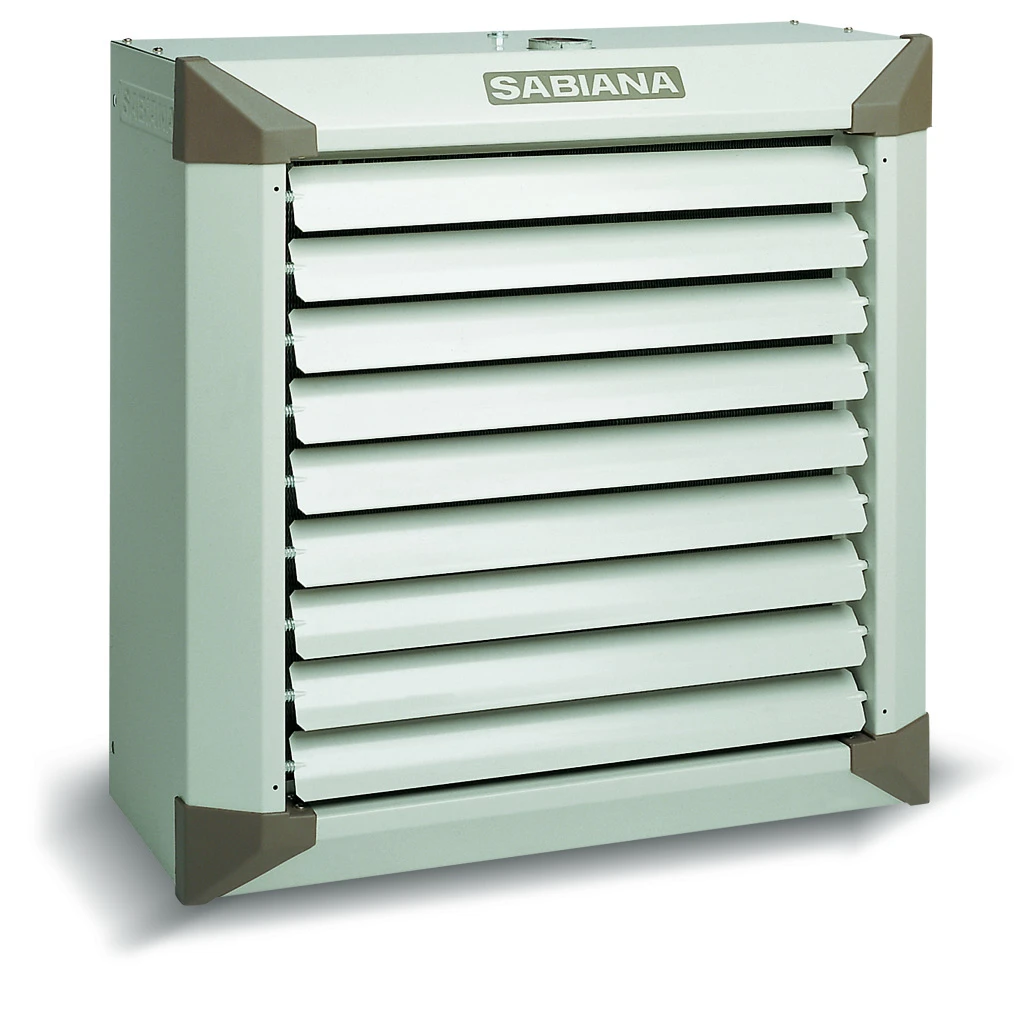

Los aerotermos para calefacción por agua caliente TECNA SABIANA ATLAS están fabricados en chapa galvanizada y destacan por tener una batería pensada, proyectada y construida expresamente para calentar instalaciones industriales.
- Instalación en pared o techo, para proyección horizontal o vertical.

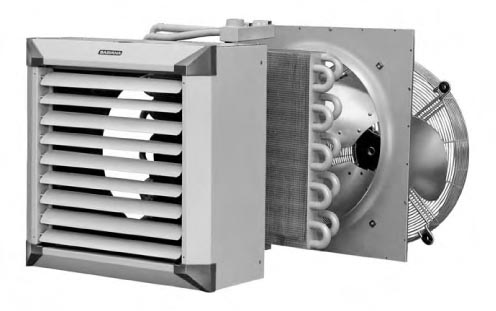

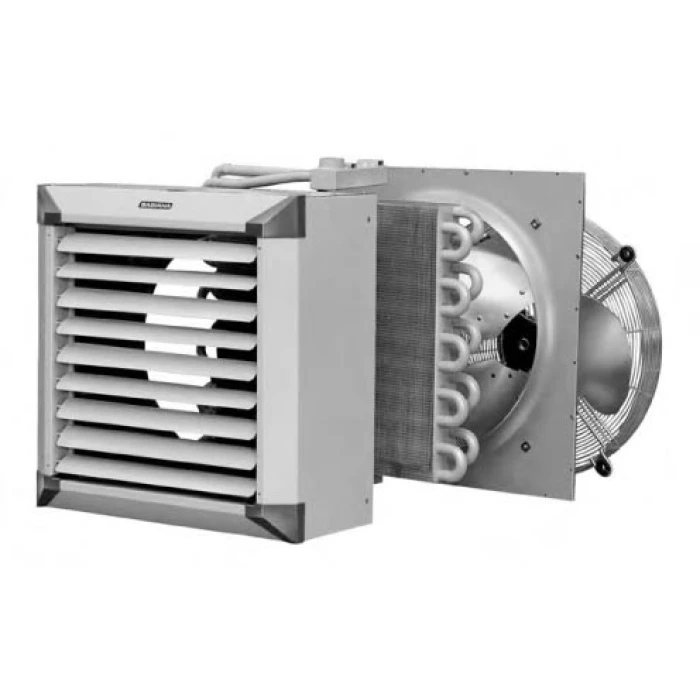

- Batería fabricada con aletas de aluminio y tubos de acero de gran espesor (1mm.) y gran diámetro (22 mm.).
- El gran diámetro del tubo reduce la pérdida de carga de las instalaciones de agua, lo que significa una bomba más pequeña y una capacidad de calentamiento muy rápida.
- Motores trifásicos de doble velocidad.
- Motores con protección IP44 y aislamiento clase B.
- Amplia gama de conductos y accesorios para la toma del aire exterior, circulación, conexiones, etc.
- Bajo demanda se pueden suministrar con protección IP55, aislamiento clase K, motores monofásicos o con motor ATEX (II 2 G IIB T4/ T3) a una sola velocidad y motor ECM.
- Motores para temperaturas de aire hasta 45º.
- Doble velocidad 4/6 polos (1400-900 r.p.m.) en los tamaños 1 al 6 y de 6/8 polos (900-700 r.p.m.) en los tamaños 7 al 10,
- Electroventilador helicoidal compuesto de ventilador de aluminio, soporte elástico, rejilla de protección y motor trifásico cerrado.
- 400 V/50 Hz.
- Límites de empleo con agua: temperatura máxima: 170ºC. Presión de trabajo máxima: 16 bar, presión de prueba: 30 bar.
- Límites de empleo con Vapor: presión de trabajo máxima: 10 bar. Para vapor se aconseja utilizar baterías con tubo de cobre.
- Los aerotermos de vapor llevan batería de tubo de cobre reforzado de espesor 0,7 mm., muy superior a los tubos utilizados normalmente.
| Modelo | Código | Tamaño | Solo vapor | Potencia térmica Alta (W), con vapor a 6 bar de presión | Potencia térmica Baja (W), con vapor a 6 bar de presión | Caudal Max. (m3 /h) | Caudal Min. (m3 /h) | Potencia motor Max. (W) | Potencia motor Min. (W) | Nilvel sonoro Max. (dBA) | Nilvel sonoro Min. (dBA) | Temperatura de salida de aire Max. (ºc) | Temperatura de salida de aire Min. (ºc) | Alcance Max. (m) | Alcance Min. (m) | Dimensiones (mm) Largoxanchoxfondo | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 46A11SP | 4800008061 | 1 | Sí | 16.55 | 13.59 | 1670 | 1140 | 150 | 150 | 56 | 48 | 47 | 47 | 8 | 5.5 | 472x472x465 | 718 € |
| 46A12SX | 4800008021 | 1 | 3.79 | 3.28 | 1340 | 990 | 130 | 85 | 56 | 50 | 23.3 | 24.7 | 7.5 | 5 | 472x472x465 | 715 € | |
| 46A13SX | 4800008041 | 1 | 4.27 | 3.63 | 1195 | 885 | 130 | 85 | 56 | 50 | 25.5 | 27 | 7.5 | 5 | 472x472x465 | 762 € | |
| 46A21SP | 4800008062 | 2 | Sí | 23.7 | 18.96 | 2370 | 1560 | 150 | 150 | 59 | 51 | 54 | 47 | 11 | 7.5 | 526x526x465 | 776 € |
| 46A22SX | 4800008022 | 2 | 5.35 | 4.75 | 2010 | 1570 | 160 | 110 | 59 | 53 | 22.8 | 23.8 | 10 | 7 | 526x526x465 | 773 € | |
| 46A23SX | 4800008042 | 2 | 6.76 | 5.83 | 1875 | 1420 | 160 | 110 | 59 | 53 | 25.5 | 27 | 10 | 7 | 526x526x465 | 832 € | |
| 46A31SP | 4800008063 | 3 | Sí | 34.08 | 27.16 | 3400 | 2230 | 250 | 250 | 61 | 52 | 54 | 47 | 14 | 10 | 580x580x465 | 900 € |
| 46A32SX | 4800008023 | 3 | 8.15 | 7.23 | 2915 | 2255 | 280 | 190 | 61 | 55 | 23.2 | 24.4 | 13.5 | 10 | 580x580x465 | 886 € | |
| 46A33SX | 4800008043 | 3 | 10.06 | 8.83 | 2610 | 2040 | 280 | 190 | 61 | 55 | 26.3 | 27.7 | 13.5 | 10 | 580x580x465 | 959 € | |
| 46A41SP | 4800008064 | 4 | Sí | 45.44 | 35.44 | 4250 | 2910 | 250 | 100 | 64 | 54 | 55 | 49 | 16 | 12 | 634x634x488 | 954 € |
| 46A42SX | 4800008024 | 4 | 11.04 | 9.55 | 3725 | 2745 | 280 | 190 | 64 | 57 | 23.7 | 25.2 | 16 | 12 | 634x634x488 | 942 € | |
| 46A43SX | 4800008044 | 4 | 12.76 | 10.84 | 3210 | 2390 | 280 | 190 | 64 | 57 | 26.6 | 28.3 | 16 | 12 | 634x634x488 | 1.025 € | |
| 46A51SP | 4800008065 | 5 | Sí | 59.24 | 45.62 | 5600 | 3630 | 400 | 400 | 66 | 56 | 55 | 49 | 20 | 15 | 688x688x488 | 1.049 € |
| 46A52SX | 4800008025 | 5 | 13.97 | 12.02 | 4800 | 3500 | 530 | 360 | 66 | 59 | 23.5 | 25 | 18 | 13 | 688x688x488 | 1.030 € | |
| 46A53SX | 4800008045 | 5 | 17.33 | 14.45 | 4325 | 3110 | 530 | 360 | 66 | 59 | 26.7 | 28.6 | 18 | 13 | 688x688x488 | 1.125 € | |
| 46A61SP | 4800008066 | 6 | Sí | 74.59 | 57.28 | 7400 | 4790 | 400 | 400 | 69 | 60 | 53 | 47 | 25 | 18 | 742x742x513 | 1.157 € |
| 46A62SX | 4800008026 | 6 | 16.9 | 14.73 | 5515 | 4160 | 530 | 360 | 69 | 62 | 24 | 25.4 | 22 | 16 | 742x742x513 | 1.136 € | |
| 46A63SX | 4800008046 | 6 | 20.66 | 17.44 | 4900 | 3620 | 530 | 360 | 69 | 62 | 27.3 | 29.1 | 22 | 16 | 742x742x513 | 1.247 € | |
| 68A71SP | 4800008077 | 7 | Sí | 63.8 | 53.5 | 5800 | 4400 | 400 | 200 | 65 | 60 | 55 | 52 | 24 | 18 | 793x793x560 | 1.793 € |
| 68A72SX | 4800008037 | 7 | 17.98 | 15.57 | 4800 | 3650 | 380 | 310 | 65 | 59 | 26 | 27.5 | 24 | 18 | 793x793x560 | 1.776 € | |
| 68A73SX | 4800008057 | 7 | 21.38 | 18.19 | 4600 | 3500 | 380 | 310 | 65 | 59 | 28.6 | 30.2 | 24 | 18 | 793x793x560 | 1.944 € | |
| 68A81SP | 4800008078 | 8 | Sí | 92.6 | 78.6 | 8500 | 6000 | 550 | 250 | 67 | 61 | 56 | 53 | 26 | 20 | 900x900x575 | 2.167 € |
| 68A82SX | 4800008038 | 8 | 23.01 | 19.43 | 6900 | 4950 | 670 | 490 | 67 | 61 | 24.8 | 26.5 | 26 | 20 | 900x900x575 | 2.166 € | |
| 68A83SX | 4800008058 | 8 | 28.14 | 23.12 | 6300 | 4500 | 670 | 490 | 67 | 61 | 28.1 | 30 | 26 | 20 | 900x900x575 | 2.395 € | |
| 68A91SP | 4800008079 | 9 | Sí | 116.9 | 98.9 | 10600 | 8000 | 750 | 370 | 68 | 62 | 56 | 52 | 28 | 21 | 1010x1010x595 | 2.488 € |
| 68A92SX | 4800008039 | 9 | 33.2 | 27.91 | 10200 | 7200 | 1030 | 710 | 68 | 62 | 24.5 | 26.3 | 28 | 21 | 1010x1010x595 | 2.446 € | |
| 68A93SX | 4800008059 | 8 | 41.05 | 32.95 | 9400 | 6400 | 1030 | 710 | 68 | 62 | 27.8 | 30.1 | 28 | 21 | 1010x1010x595 | 2.738 € | |
| 68A101SP | 4800008080 | 10 | Sí | 141.9 | 122.1 | 12500 | 9500 | 1100 | 550 | 71 | 65 | 56 | 53 | 30 | 22 | 1117x1117x640 | 2.751 € |
| 68A102SX | 4800008040 | 10 | 41.25 | 35.52 | 11800 | 8800 | 1520 | 1000 | 71 | 65 | 25.2 | 26.8 | 30 | 22 | 1117x1117x640 | 2.685 € | |
| 68A103SX | 4800008060 | 10 | 51.01 | 42.2 | 1100 | 7950 | 1520 | 1000 | 71 | 65 | 28.6 | 30.5 | 30 | 22 | 1117x1117x640 | 3.025 € |
| Tamaño | A | B | C | D | E | F | Diámetro | Peso (kg) 1R | Peso (kg) 2R | Peso (kg) 3R | Contenido agua (L) 1R | Contenido agua (L) 2R | Contenido agua (L) 3R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 472 | 336 | 465 | 375 | 220 | 130 | 1 & 1/4″ | 19 | 22 | 24 | 1.3 | 2.6 | 3.9 |
| 2 | 526 | 390 | 465 | 429 | 220 | 130 | 1 & 1/4″ | 22 | 25 | 27 | 1.6 | 3.2 | 4.8 |
| 3 | 580 | 444 | 465 | 483 | 220 | 130 | 1 & 1/4″ | 26 | 30 | 33 | 1.9 | 3.8 | 5.7 |
| 4 | 634 | 498 | 488 | 537 | 220 | 130 | 1 & 1/4″ | 30 | 34 | 38 | 2.3 | 4.6 | 6.9 |
| 5 | 688 | 552 | 488 | 591 | 220 | 130 | 1 & 1/4″ | 33 | 40 | 44 | 3 | 6 | 9 |
| 6 | 742 | 606 | 513 | 645 | 220 | 130 | 1 & 1/2″ | 38 | 46 | 51 | 3.5 | 7 | 10.5 |
| 7 | 793 | 657 | 560 | 696 | 210 | 140 | 1 & 1/2″ | 46 | 55 | 61 | 4.3 | 8.2 | 12.3 |
| 8 | 900 | 764 | 575 | 803 | 210 | 140 | 1 & 1/2″ | 55 | 66 | 73 | 5.8 | 11.1 | 16.6 |
| 9 | 1010 | 874 | 595 | 913 | 210 | 140 | 1 & 1/2″ | 65 | 79 | 88 | 7.6 | 14.5 | 21.8 |
| 10 | 1117 | 980 | 640 | 1020 | 210 | 140 | 2″ | 79 | 95 | 106 | 9.6 | 18.2 | 27.3 |
| Accesorio | Descripción | Código | Tamaño | Precio / Unidad (€) |
|---|---|---|---|---|
| Conmutador DSS | Conmutador estrella/triángulo para motores 4/6 y 6/8 polos, dos velocidades por deslizamiento (estrella/triángulo) con protección térmica (Klixon). Todos los tamaños. | 3021019 | ||
| Suplemento para motores antideflagrantes | Bajo demanda se pueden suministrar los aerotermos ATLAS y JANUS con motores antideflagrantes de una sola velocidad, tipo II2GEExd IIBT4, de acuerdo con la directiva ATEX. El precio del conjunto es el del aerotermo más el del complento. | PENDIENTE | 1 a 4 | |
| PENDIENTE | 5 a 6 | |||
| PENDIENTE | 7 a 8 | |||
| PENDIENTE | 9 a 10 | |||
| Cuadro automático sin reloj programador BSA- B | Para aerotermos trifasicos de 2 velocidades por deslizamiento (estrella/triángulo) con proteccion termica para varios motores en paralelo. Permiten conectar termostatos de 1 ó 2 etapas, de día y de noche. | 9007651 | ||
| Cuadro automático con reloj programador diario BSA- A | 9007652 | |||
| Cuadro automático con reloj programador digital semanal BSB-D | 9007653 | |||
| Cuadro con conmutador manual BS-2S | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar para termostato externo (termostato no incluido). | 9007654 | ||
| Cuadro con conmutador manual BS-2-ST | Conmutador manual 0-1-2 para dos velocidades del ventilador, con contacto auxiliar con termostato incorporado. | 9007655 | ||
| Cuadro con conmutador manual invernal BS-3-ST | Conmutador manual invernal 0-1-2 y verano 0-1 solo velocidad baja, con termostato ambiente incorporado. K (Sólo para la serie JANUS para frío/calor). | 9007656 |
- Las potencias térmicas están calculadas con las siguientes condiciones de funcionamiento: VAPOR = 6 bar (164ºC). AGUA = 45/40ºC Tª entrada de aire = +15ºC.
