Recuperadores de calor termodinámicos TECNA SIC CFR-HPE con ventiladores EC.
Conoce más sobre SIC CFR-HPE
Descripción de
SIC CFR-HPE

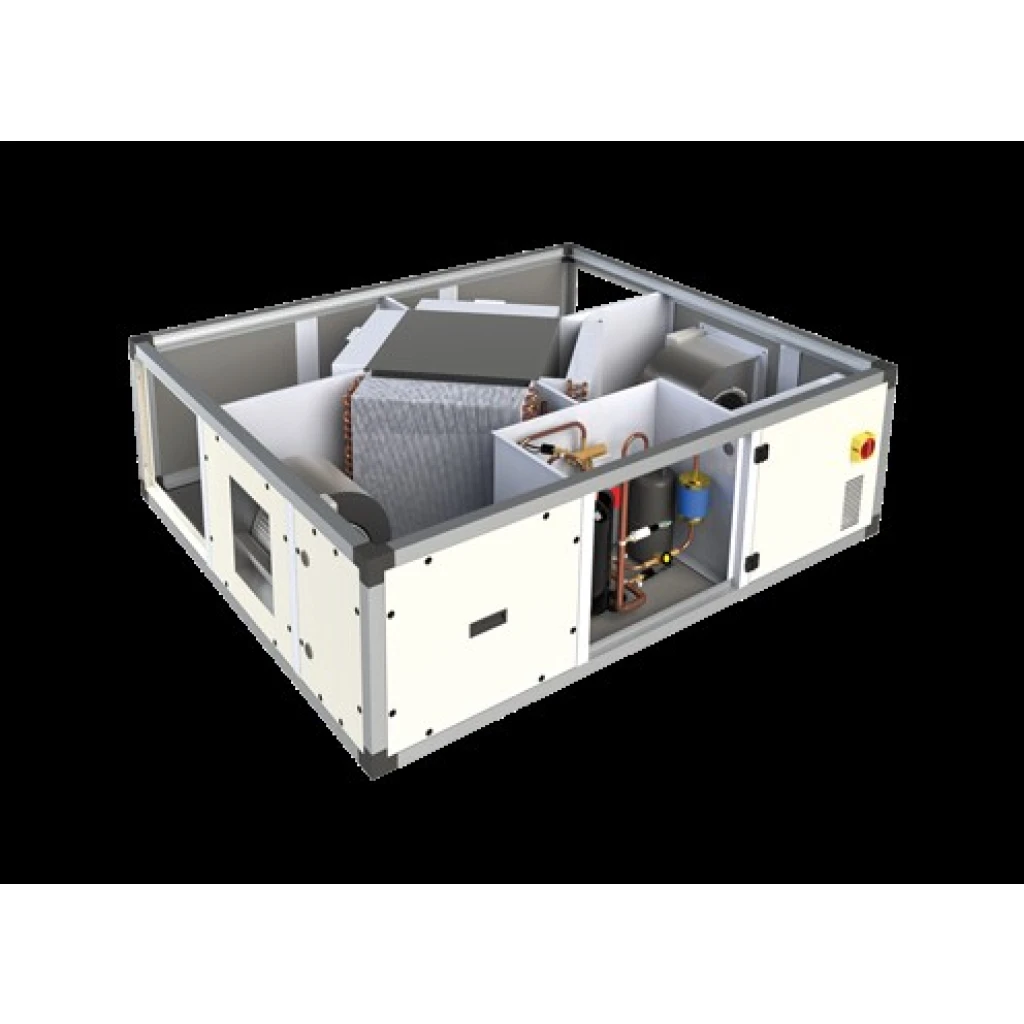

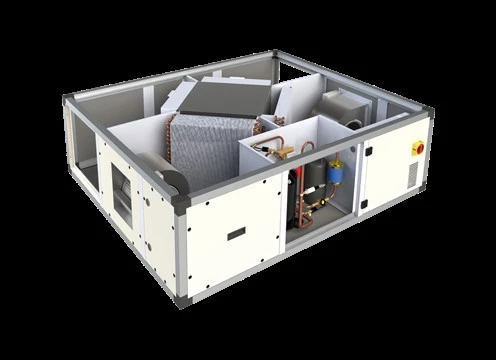

Los recuperadores de calor termodinámicos TECNA SIC CFR-HPE con ventiladores EC, son unidades de ventilación con doble etapa de recuperación de calor. En estas, se lleva a cabo una primera etapa estática de recuperación de calor proporcionada por un intercambiador de calor de flujos cruzados de aluminio, completándose la recuperación con una segunda etapa dinámica proporcionada por un circuito frigorífico con bomba de calor aire – aire (con refrigerante R410A). Se trata de una serie de recuperadores de calor muy adecuada para la ventilación con recuperación de calor en ambientes públicos de mediana y gran dimensión, especialmente de gimnasios, salas de exposiciones, ayuntamientos, etc. en los que proporciona aire de renovación con unas condiciones térmicas muy próximas a las condiciones del aire de extracción. Disponible hasta 4.500 m3/h, está pensada para su instalación en el interior de las edificaciones para montaje en techo.
- Eficiencia recuperación estática hasta 62 %.
- COP hasta 10,9 / EER hasta 5,0.
- Envolventes de paneles de sandwich con aislamiento de 25 mmde PU.
- Motores EC Inverter.
- Amplias posibilidades de control mediante sonda de CO2 y BMS con protocolo ModBus.
- Sondas de temperatura en admisión y retorno.
| Modelo | Código | Caudal de aire (m3/h) | Presión disponible (Pa) | Dimensiones Largo (mm) | Dimensiones Fondo (mm) | Dimensiones Alto (mm) | Peso (kg) | Bocas Ø/LxH (mm) | Intensidad abosorbida (A-V/fases) | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|
| CFR-HPE 35 | 73CFRHPE035 | 350 | 270 | 1240 | 1540 | 370 | 122 | 300×210 | 5,3-230/I | 11.339 € |
| CFR-HPE 60 | 73CFRHPE060 | 600 | 285 | 1240 | 1540 | 370 | 125 | 300×210 | 9,0-230/I | 11.820 € |
| CFR-HPE 100 | 73CFRHPE100 | 1000 | 295 | 1440 | 1840 | 410 | 185 | 400×210 | 13,2-230/I | 13.374 € |
| CFR-HPE 150 | 735CFRHPE150 | 1500 | 290 | 1440 | 1840 | 500 | 228 | 400×310 | 20,2-230/I | 14.850 € |
| CFR-HPE 230 | 735CFRHPE230 | 2300 | 365 | 1690 | 2040 | 550 | 267 | 500×410 | 10,0-400/III | 18.169 € |
| CFR-HPE 320 | 73CFRHPE320 | 3200 | 265 | 1690 | 2040 | 650 | 281 | 500×510 | 15,4-400/III | 20.686 € |
| CFR-HPE 450 | 73CFRHPE450 | 4500 | 270 | 1890 | 2240 | 710 | 329 | 600×510 | 16,8-400/III | 23.992 € |
| Modelo | Eficiencia recuperación estática. (%) 1 | Eficiencia recuperación estática. (%) 2 | Potencia calorífica total. (kW) | Potencia calorífica recuperación activa (kW) | COP | Temperatura aire de impulsión (ºC) 1 | Temperatura aire de impulsión (ºC) 2 | Potencia frigorífica total (kW) | Potencia frigorífica recuperación activa. (kW) | EER |
|---|---|---|---|---|---|---|---|---|---|---|
| CFR-HPE 35 | 62 | 54 | 3.4 | 1.7 | 10.3 | 23.5 | 18.5 | 2.2 | 1.8 | 4.7 |
| CFR-HPE 60 | 51 | 50 | 5.7 | 3 | 8.9 | 23.2 | 19.6 | 3.6 | 3 | 4.3 |
| CFR-HPE 100 | 50 | 50 | 9.8 | 5.1 | 9.4 | 24.1 | 19.6 | 6.3 | 5.3 | 4.5 |
| CFR-HPE 150 | 50 | 50 | 14.3 | 7.4 | 9.6 | 23 | 19.9 | 9 | 7.5 | 4.3 |
| CFR-HPE 230 | 50 | 50 | 20.8 | 10.1 | 12.6 | 21.5 | 19.6 | 13.4 | 11 | 5.6 |
| CFR-HPE 320 | 50 | 50 | 29.6 | 15.3 | 10.6 | 23 | 19.5 | 19.4 | 16.2 | 4.7 |
| CFR-HPE 450 | 50 | 49 | 35.6 | 16.6 | 13.8 | 19 | 21.2 | 21.9 | 17.7 | 5.9 |
