Recuperadores de calor a contracorriente TECNA SABIANA ENERGY EFFICIENT ENY - TH
Conoce más sobre ENERGY EFFICIENT ENY-TH
Descripción de
ENERGY EFFICIENT ENY-TH

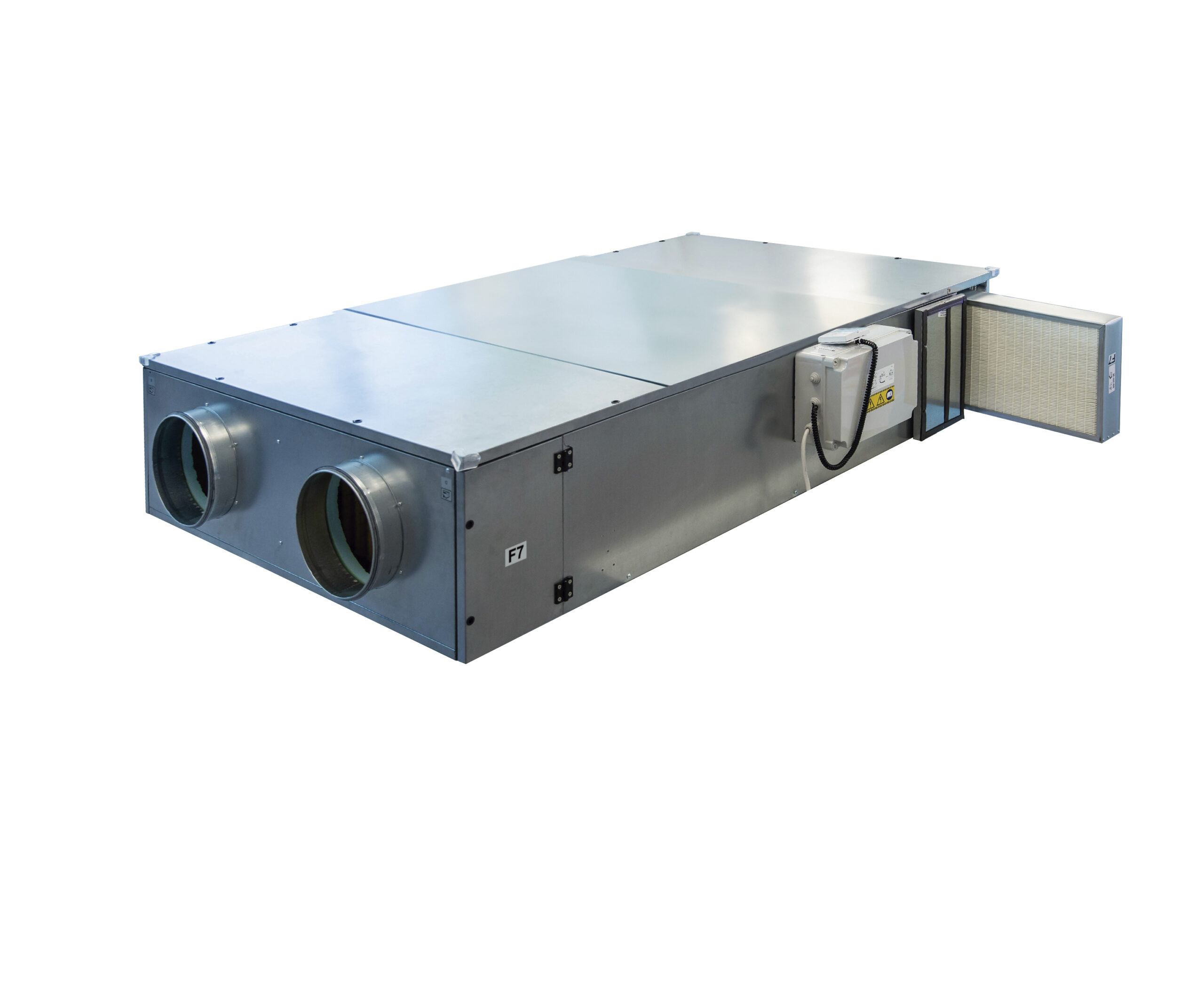

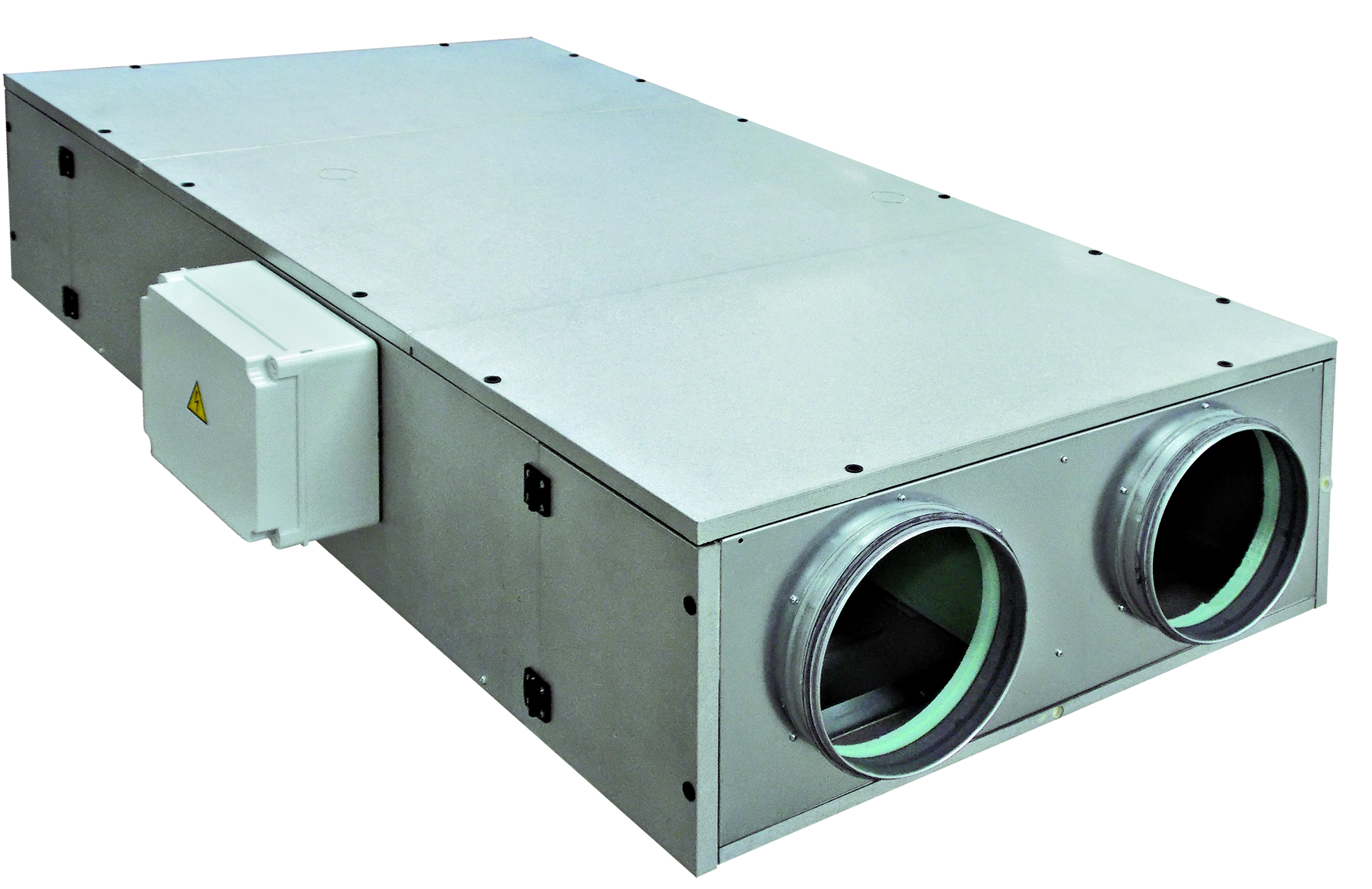

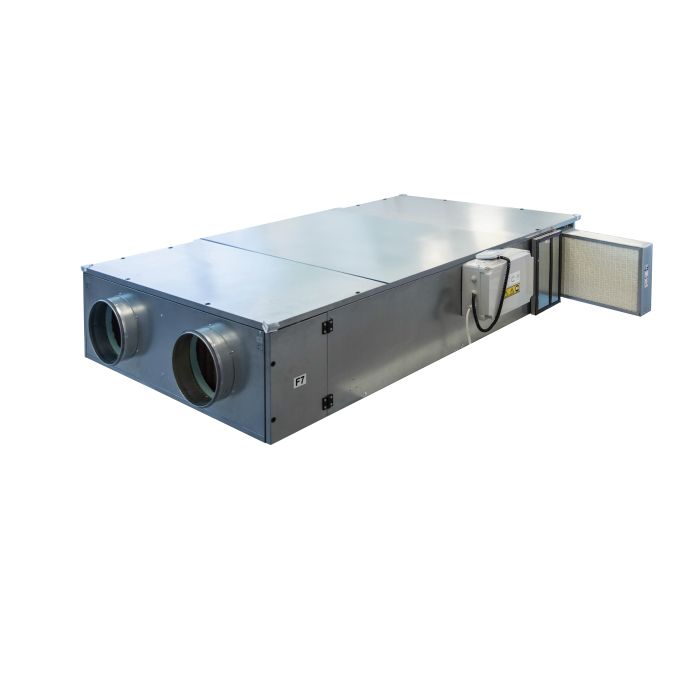

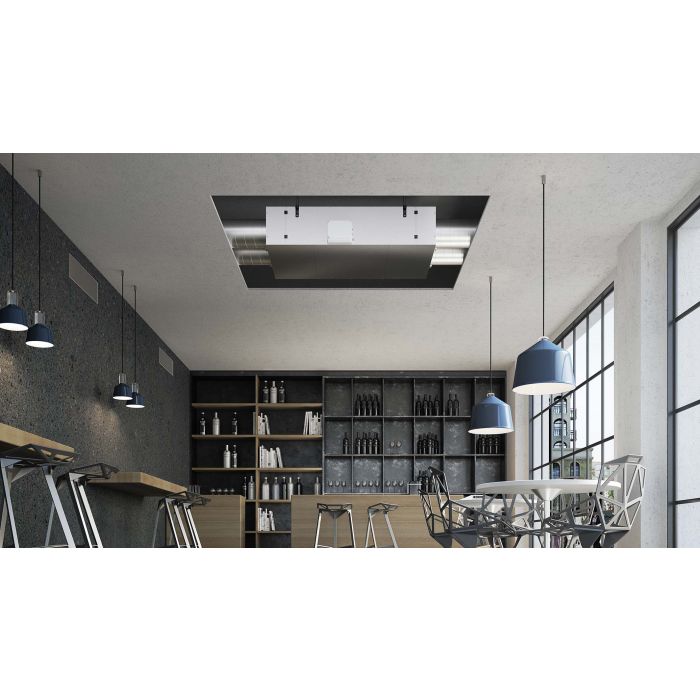

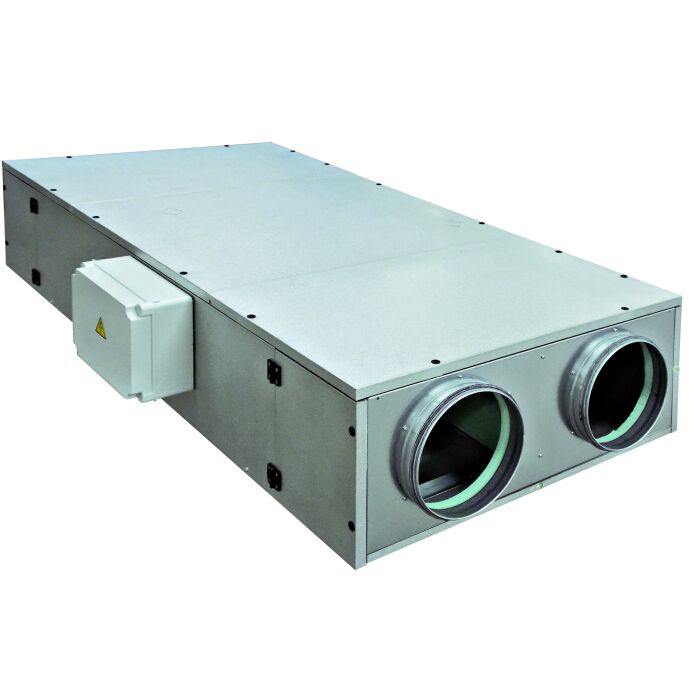

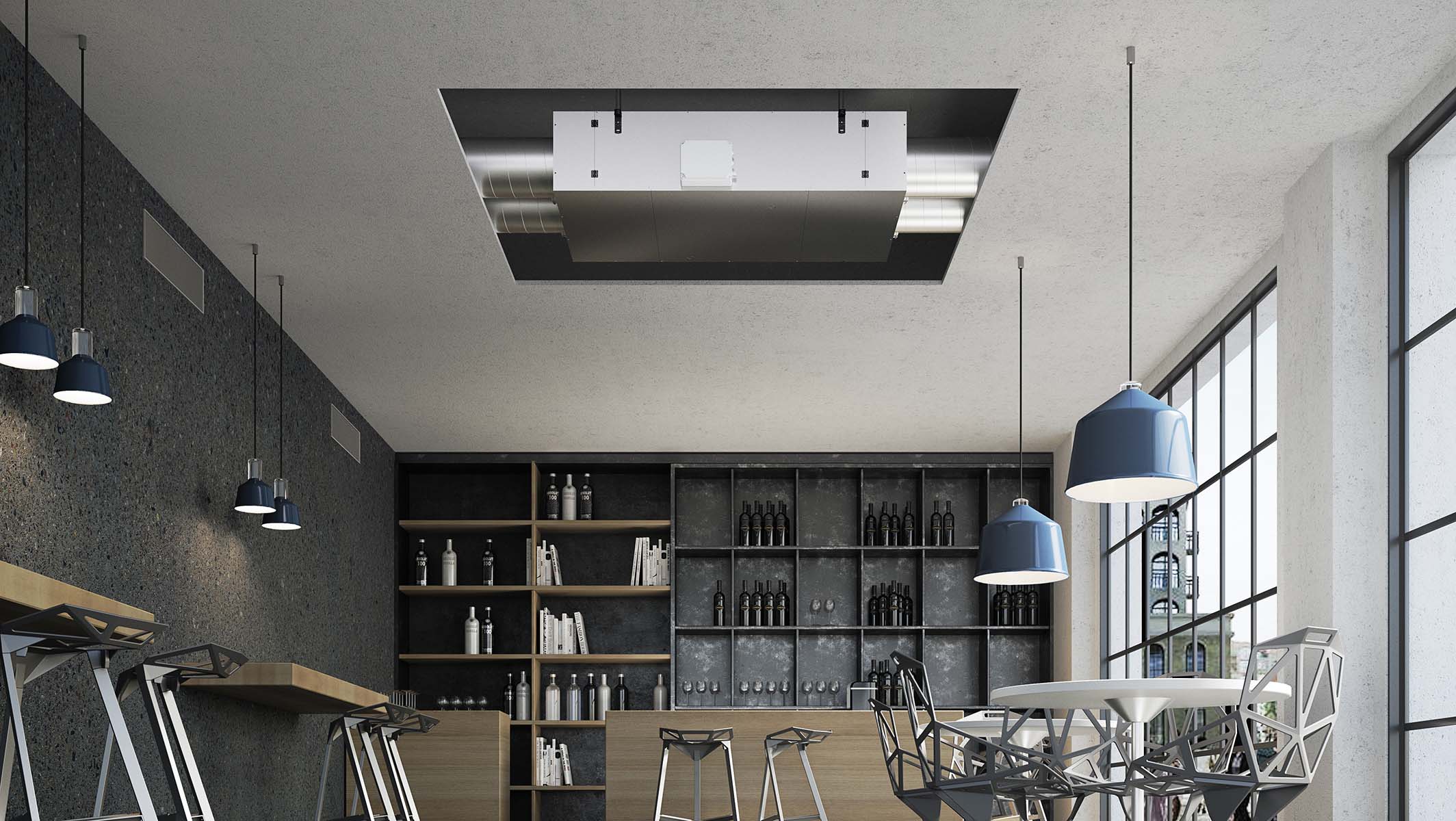

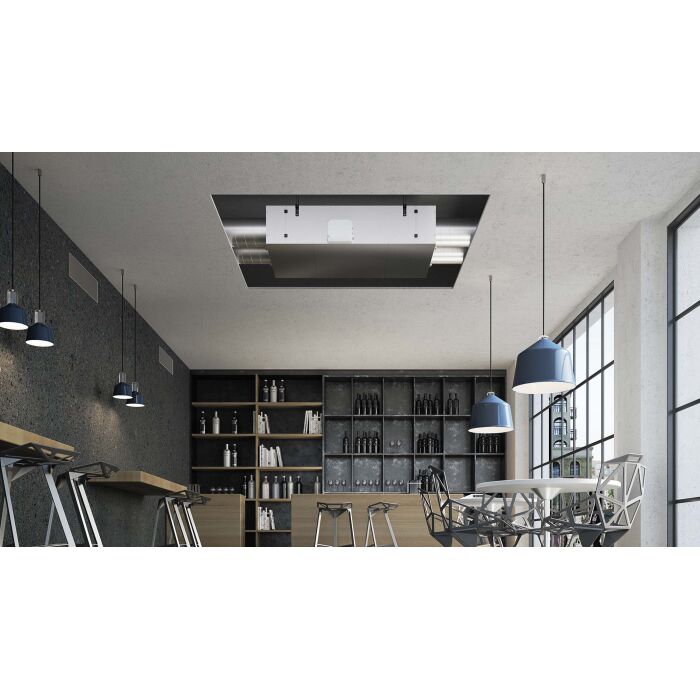

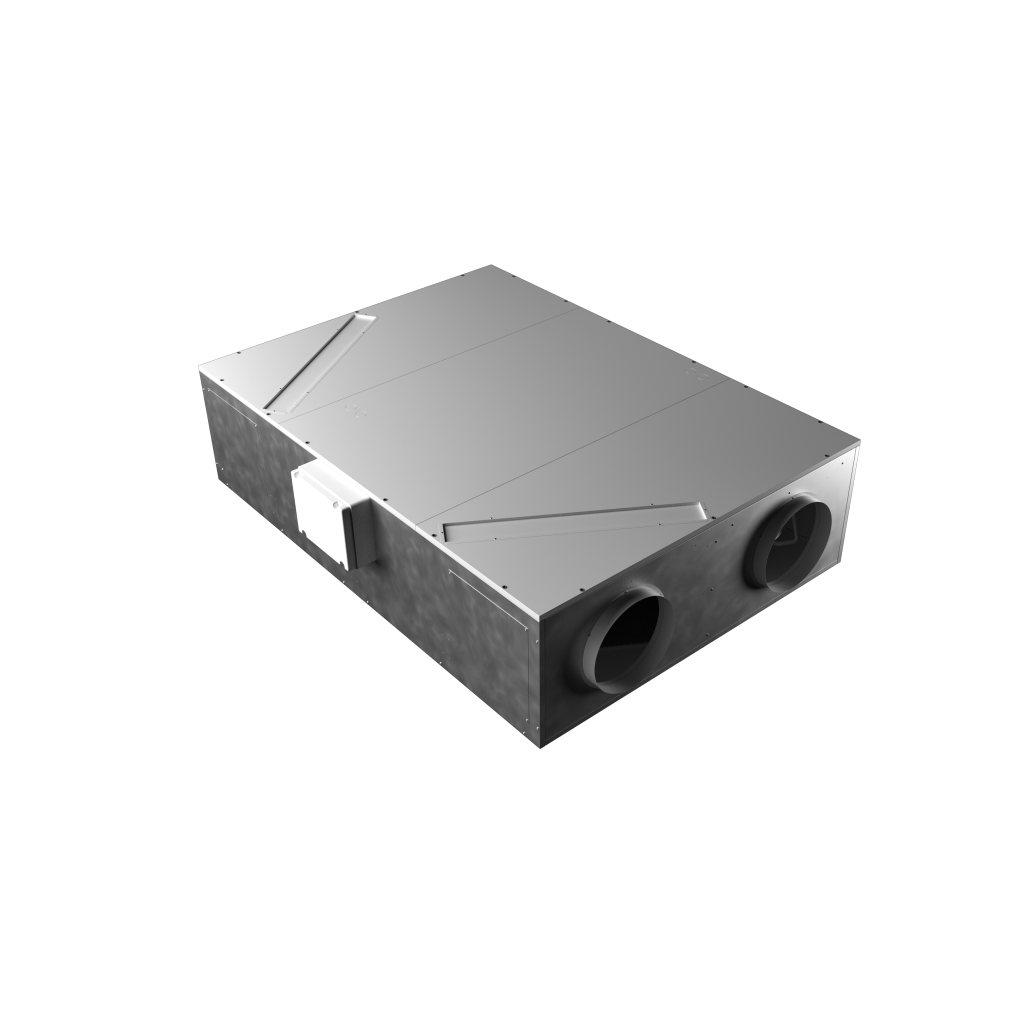

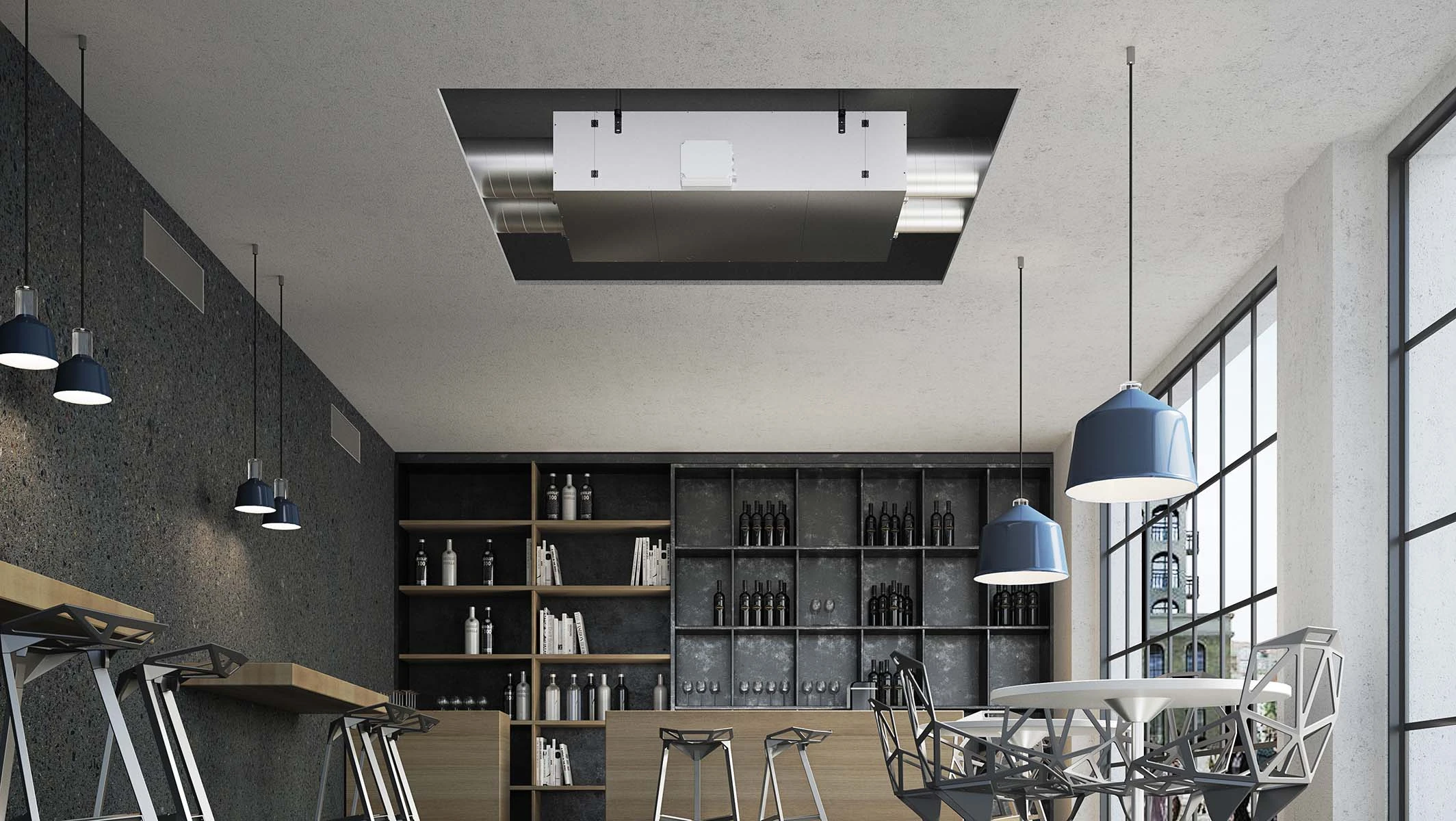

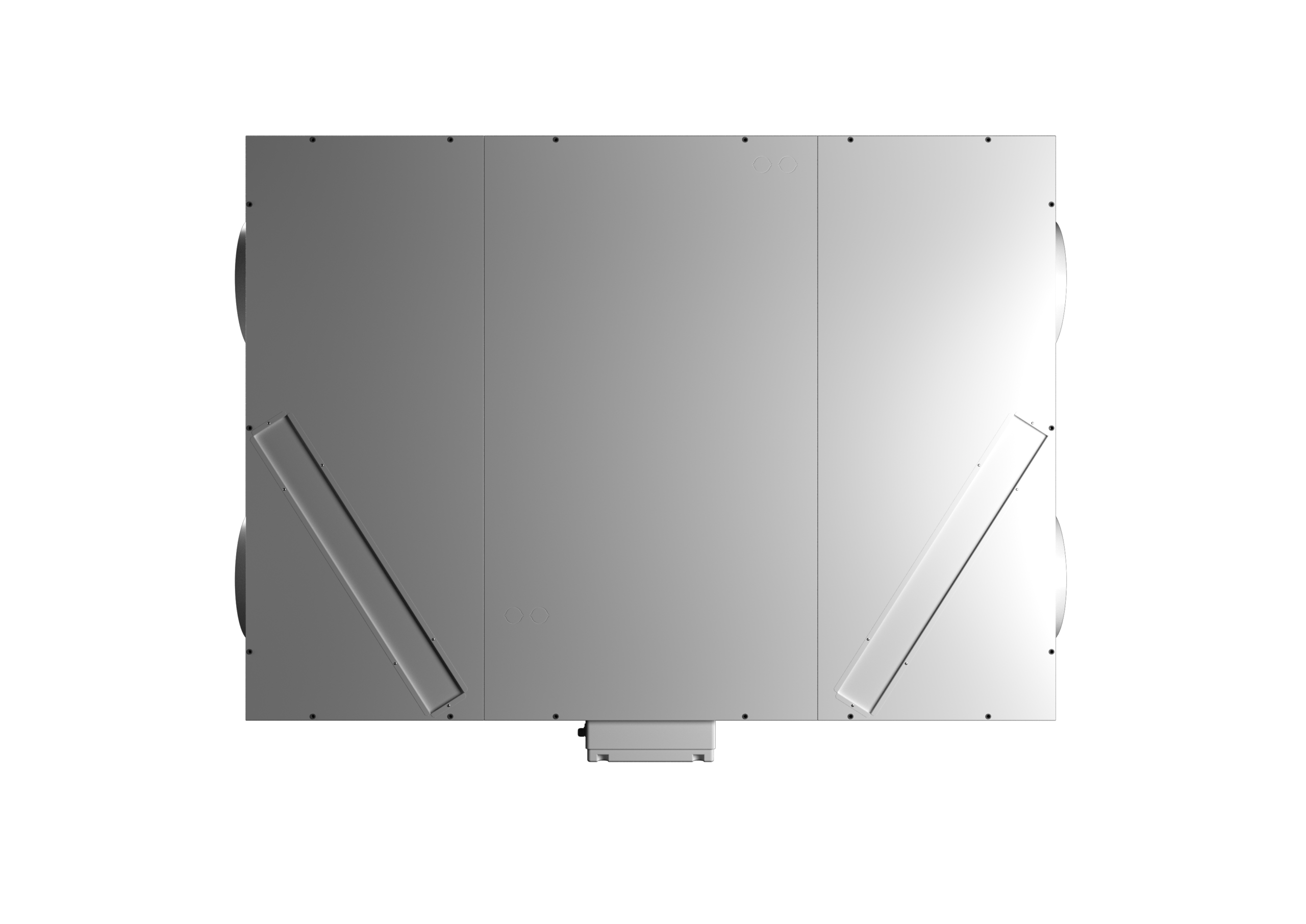

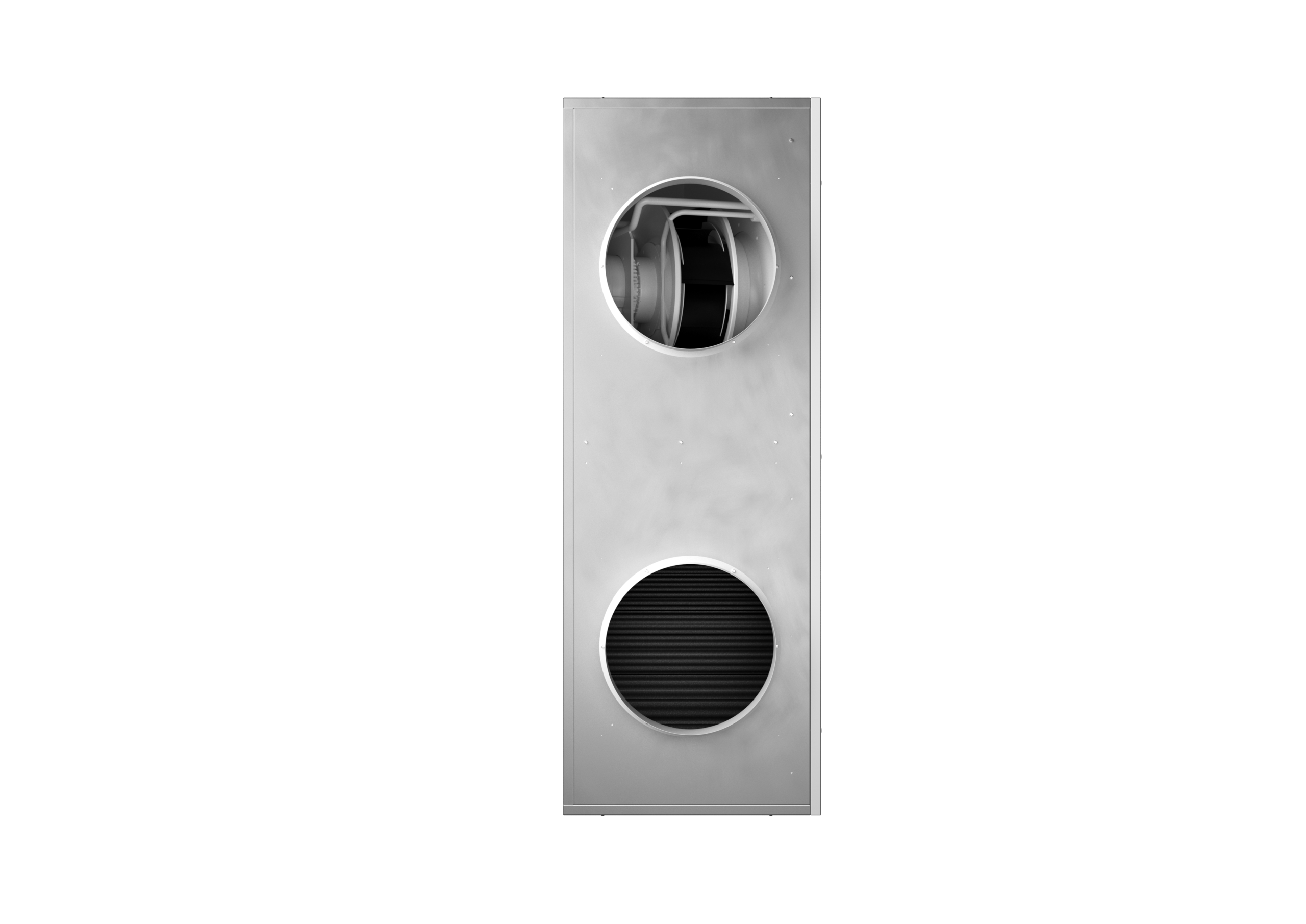

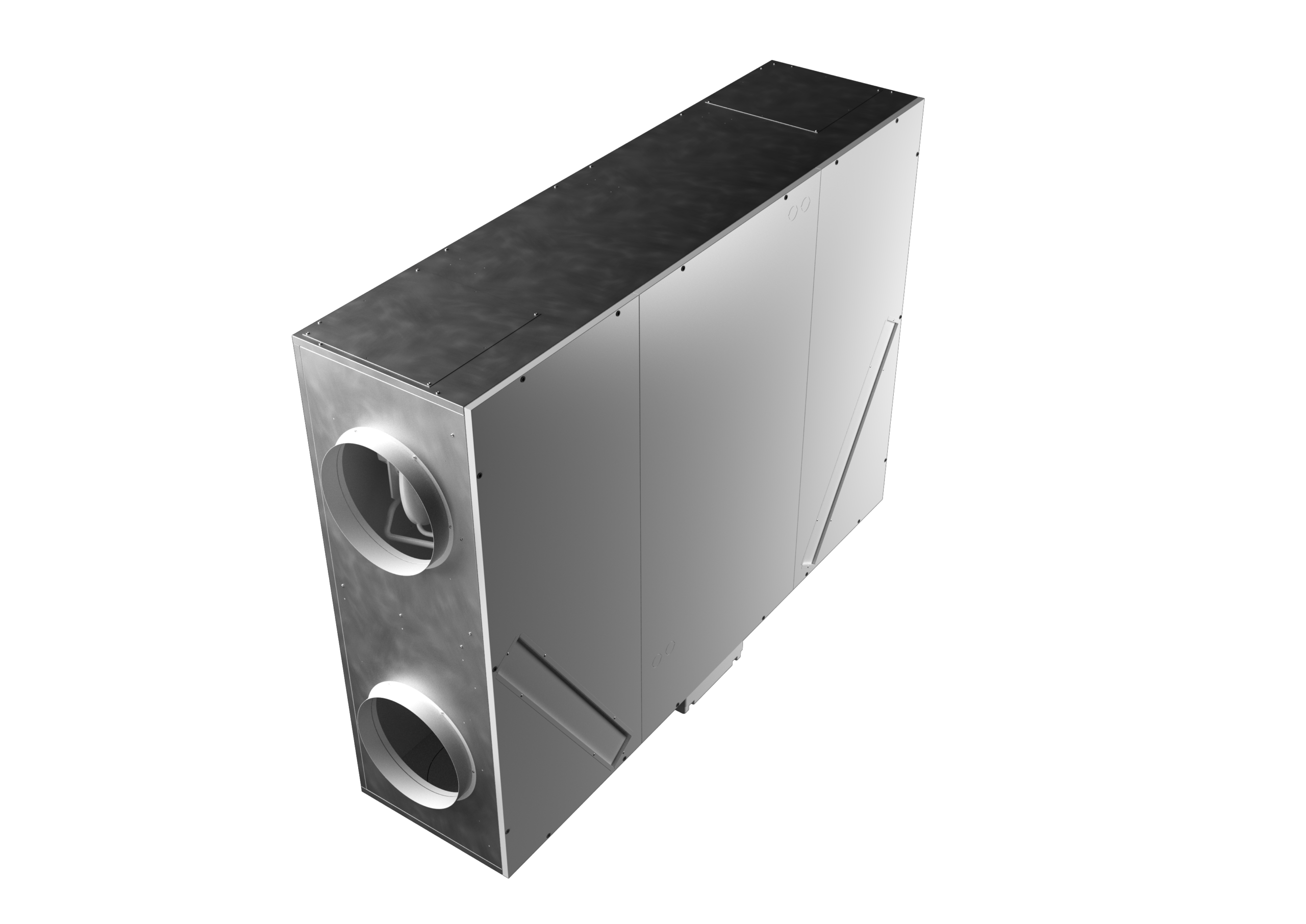

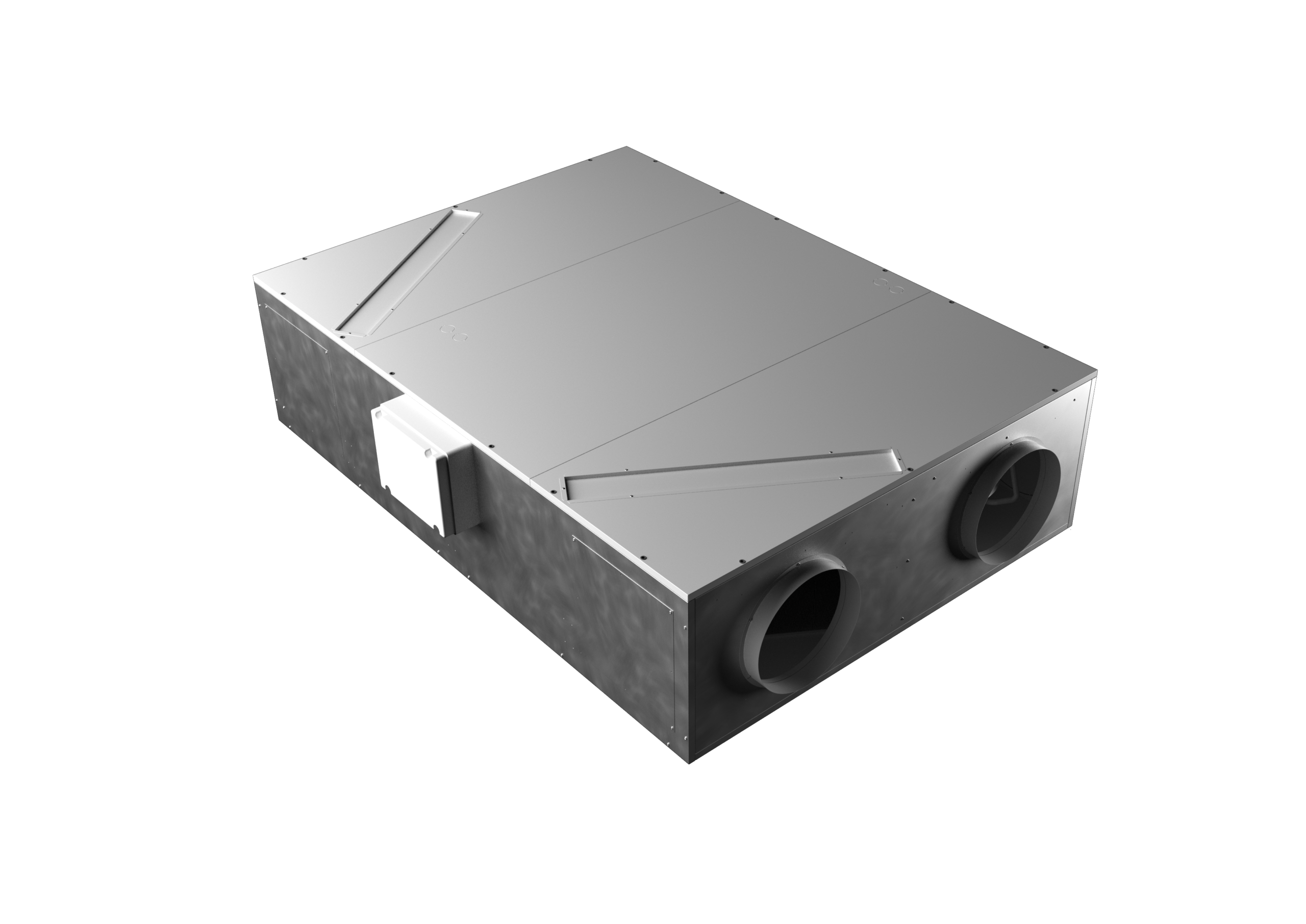

Los recuperadores de calor TECNA SABIANA ENERGY EFFICIENT ENY-TH están diseñados y construidos conforme a la directiva de ecodiseño conocida como Directiva ErP y desarrollados conforme al Reglamento UE 1253/14, proporcionando una eficiencia térmica de recuperación de hasta el 94%. Se trata de una gama de recuperadores de calor muy adecuada para la ventilación con recuperación de calor en ambientes públicos de pequeña y mediana dimensión, tales como tiendas, cafeterías, restaurantes, hoteles, cines, teatros, colegios, espacios educativos y oficinas. Disponible hasta 2.600 m3/h, estos recuperadores de calor están pensados para su instalación en el interior de las edificaciones para montaje en techo, con fácil acceso a los filtros desde el lateral.
- Eficiencia hasta 94% gracias al intercambiador de calor de placas con flujos a contracorriente certificado por Eurovent.

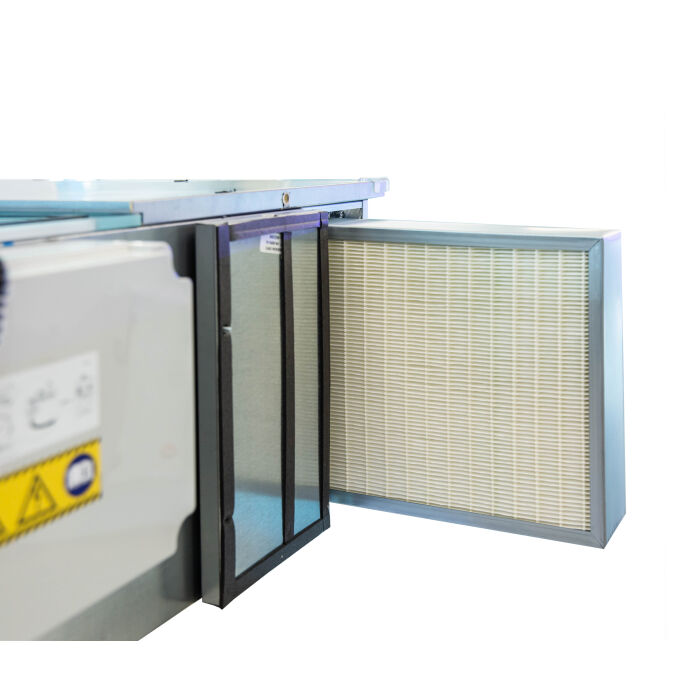

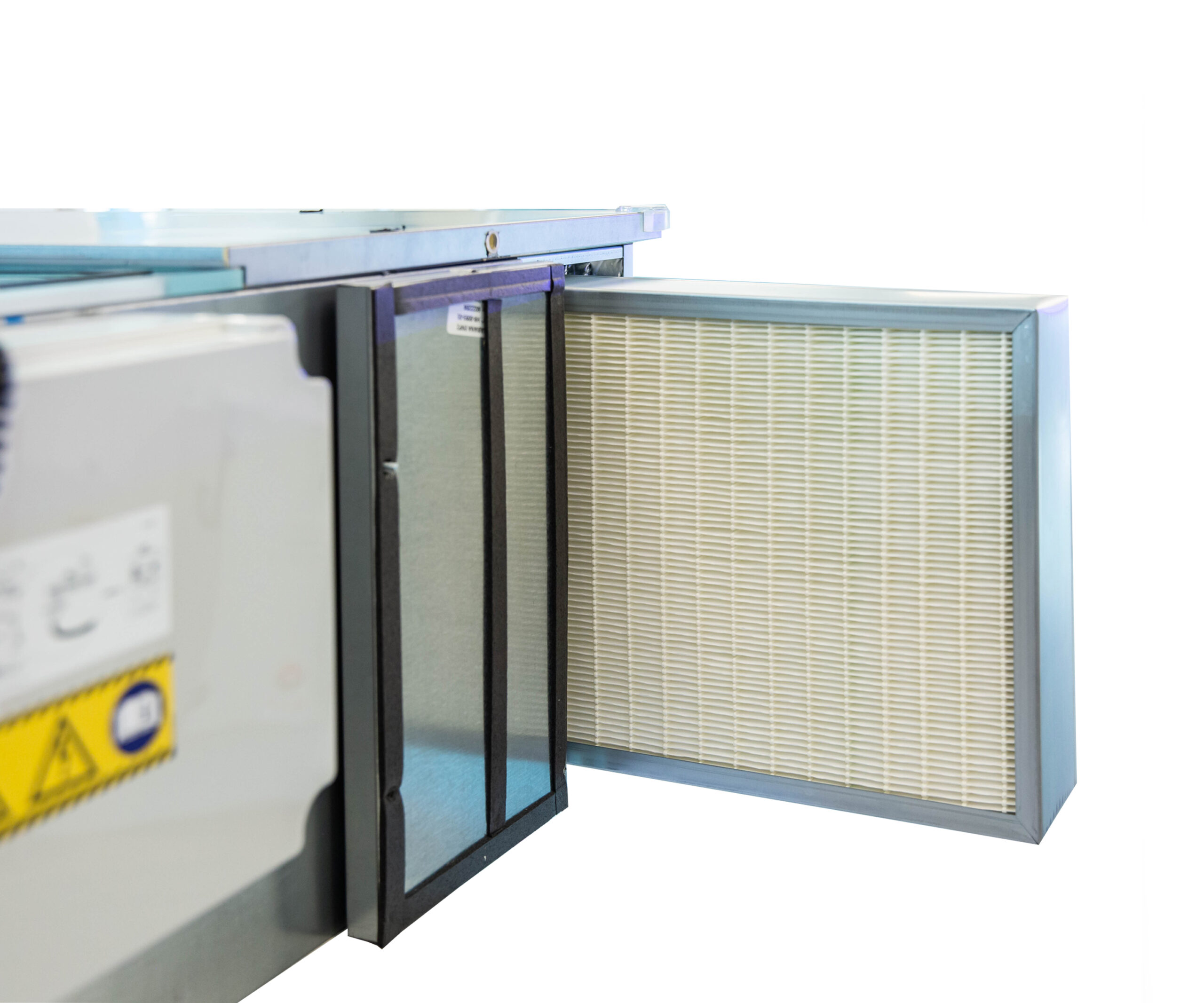

- Filtración RITE. Filtración F7 (ePM1 55%) en impulsión y extracción de serie, con ranura específica en impulsión para una segunda etapa de filtración, es decir, es posible añadir una segunda etapa de filtración en impulsión F8 (IDA2) o F9 (IDA1) de conformidad con el RITE. El acceso a los filtros de la unidad está asegurado por aberturas laterales específicas.
- Todas las unidades cuentan con compuerta By-pass motorizado de serie sobre el intercambiador de calor, con funcionamiento automático, para permitir realizar free-cooling o free-heating. El sistema de by-pass, está controlado por una lógica basada en la lectura de las sondas de temperatura integradas.
- Envolventes de paneles sándwich con aislamiento de 25 mm de PU.
- Diseño compacto y ligero.
- Señalización de filtros sucios mediante presostatos diferenciales en impulsión y extracción (un presostato diferencial en el flujo del aire de impulsión y otro en el flujo del aire de extracción).
- Ventiladores con motores EC Inverter y palas curvadas hacia atrás.

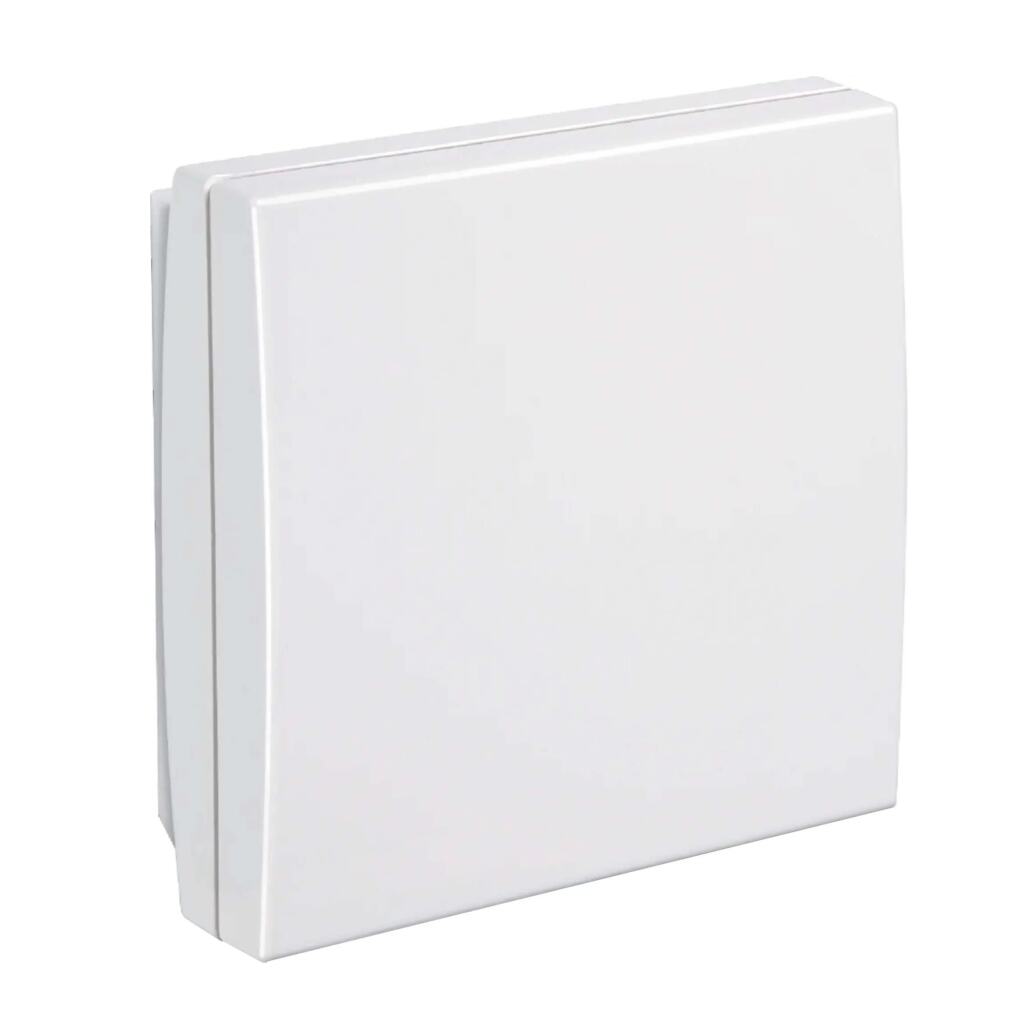

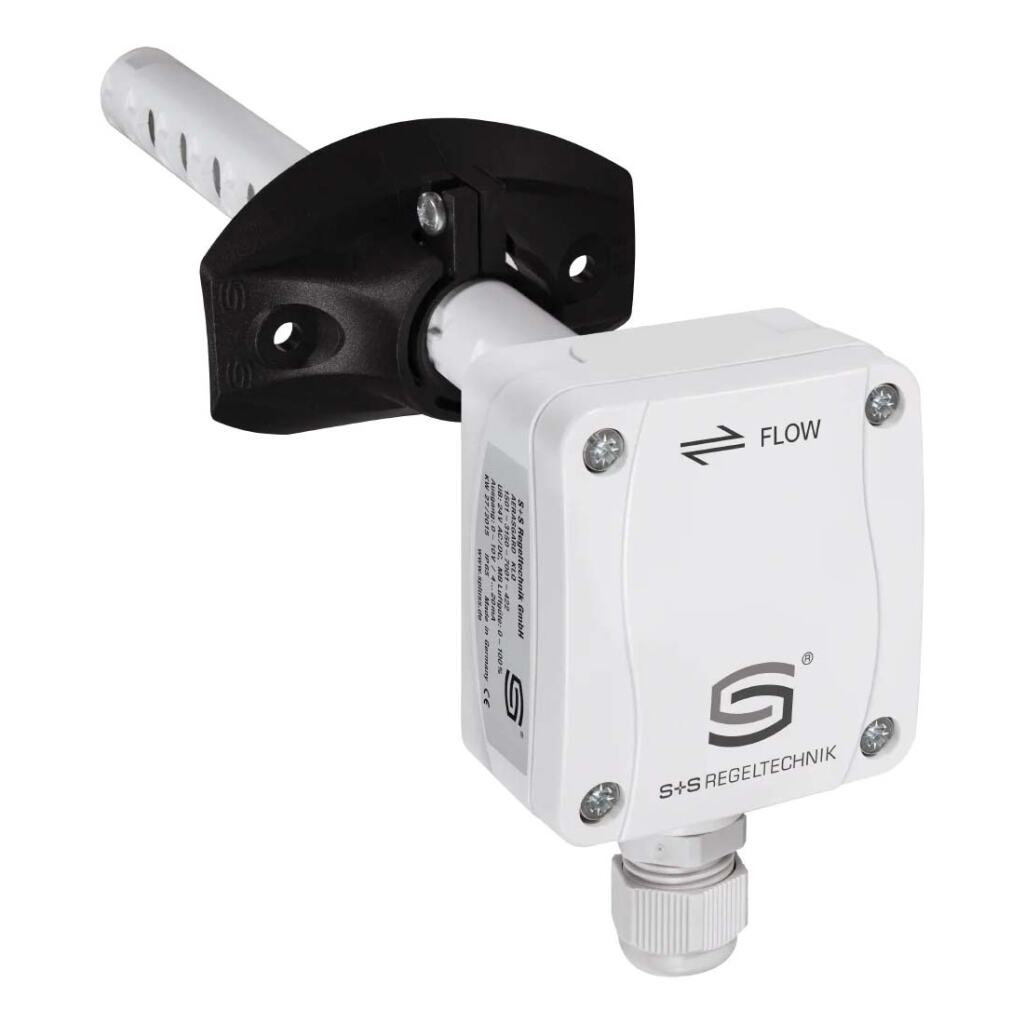

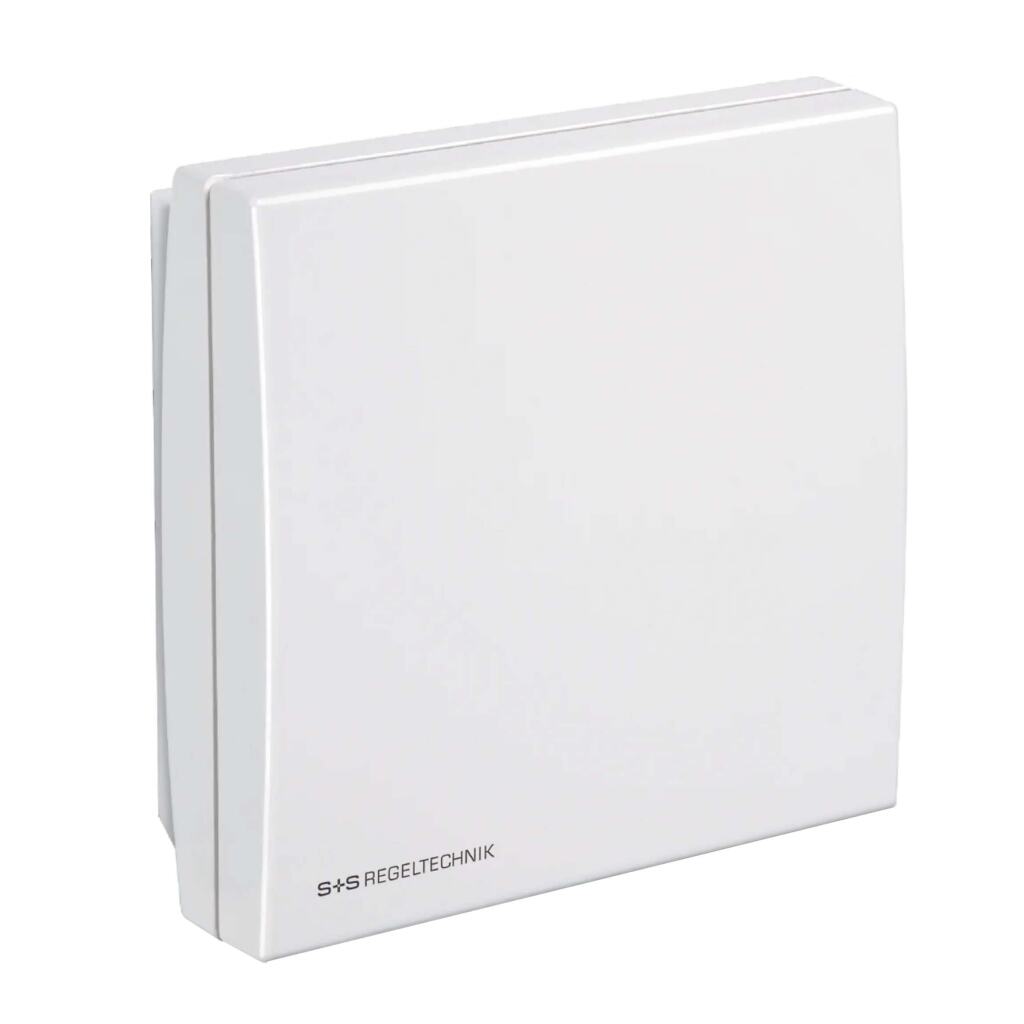

- Amplias posibilidades de control: sondas de temperatura en admisión, impulsión, retorno y extracción incluidas de serie, y sondas de CO2 y HR disponibles como accesorios opcionales.
- La unidad puede ser integrada en un sistema de regulación superior BMS (Building management System) mediante protocolo Modbus.
- Cuadro eléctrico situado en el equipo, accesible desde el lateral. El cuadro incluye la tarjeta electrónica para el control manual o automático del funcionamiento de los ventiladores y de los diferentes accesorios de tratamiento del aire. La gestión del equipo puede realizarse a través del control digital T-EP (accesorio opcional no incluido de serie).
| Modelo | Código | Caudal de aire (m3/h) | Presión disponible (Pa) | Dimensiones Largo (mm) | Dimensiones Fondo (mm) | Dimensiones Alto (mm) | Peso (kg) | Bocas Ø/LxH (mm) | Potencia abosorbida (W-V/fases) | Precio / Unidad Recuperador (€) |
|---|---|---|---|---|---|---|---|---|---|---|
| Recuperador de calor ENY TH1 F7+F7 | 480022S031 | 720 | 170 | 1700 | 850 | 344 | 110 | 250 | 330-230/I | 4.252 € |
| Recuperador de calor ENY TH2 F7+F7 | 480022S032 | 1150 | 220 | 1750 | 1150 | 385 | 154 | 250 | 770-230/I | 5.715 € |
| Recuperador de calor ENY TH3 F7+F7 | 480022S033 | 1700 | 250 | 2100 | 1250 | 470 | 180 | 355 | 1060-230/I | 6.169 € |
| Recuperador de calor ENY TH4 F7+F7 | 480022S034 | 2600 | 250 | 2355 | 1700 | 610 | 290 | 400 | 1460-230/I | 9.213 € |
| Modelo | Código | Precio / Unidad Filtro (€) |
|---|---|---|
| Filtro F8 para ENY-TH1 285X405X48 | 4806022178 | 43 € |
| Filtro F8 para ENY-TH2 326X555X48 | 4806022278 | 54 € |
| Filtro F8 para ENY-TH3 408X595X48 | 4806022378 | 59 € |
| Filtro F8 para ENY-TH4 547X830X48 | 4806022478 | 70 € |
| Modelo | Código | Precio / Unidad Control Digital (€) |
|---|---|---|

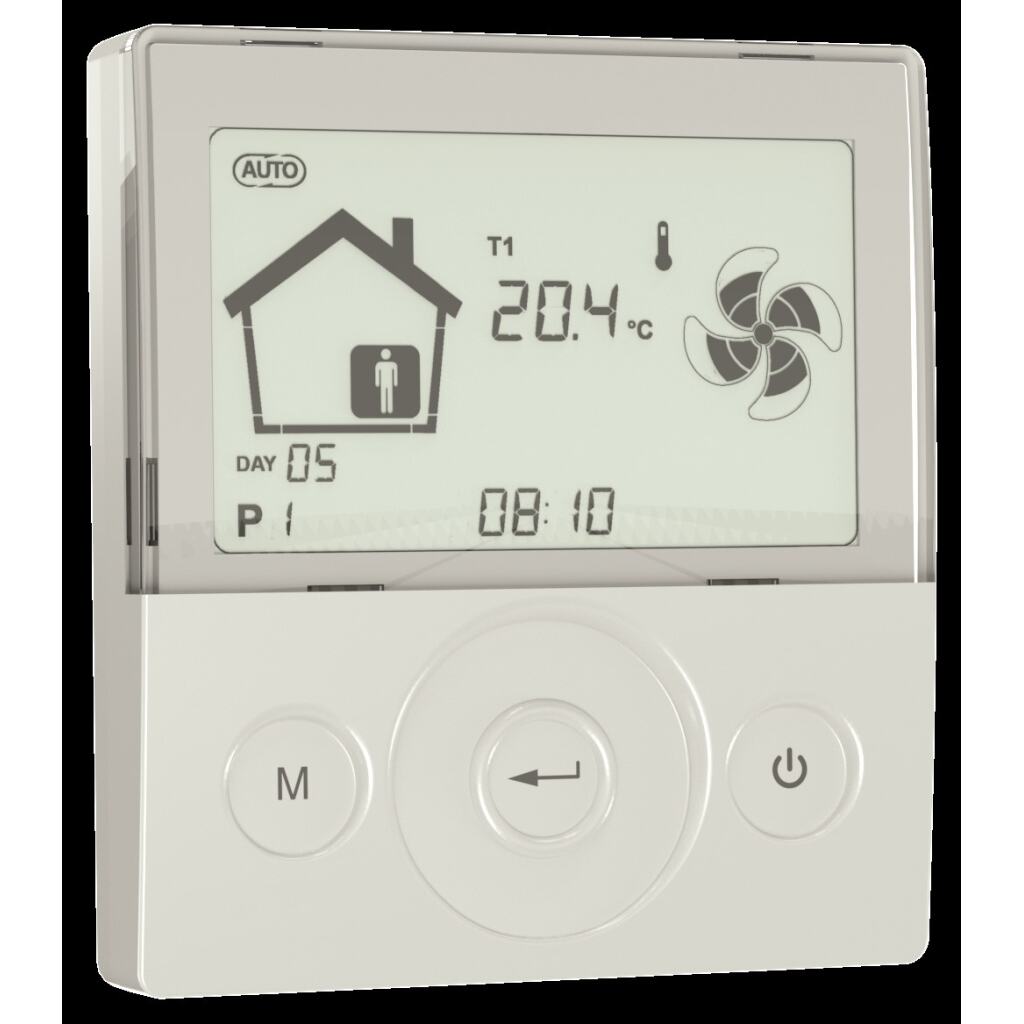

| Control Digital T-EP | 4809022011 | 85 € |
