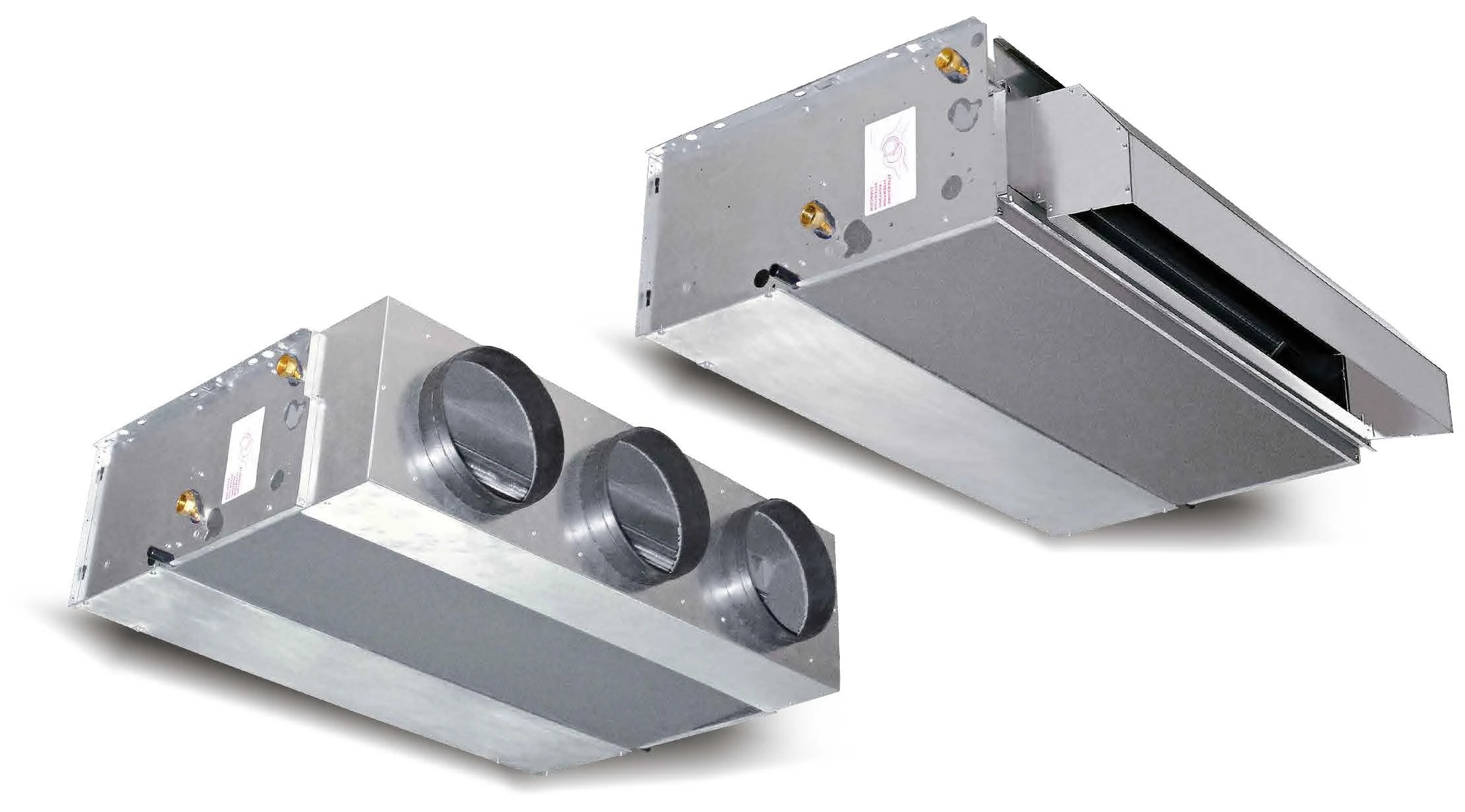

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL02_01

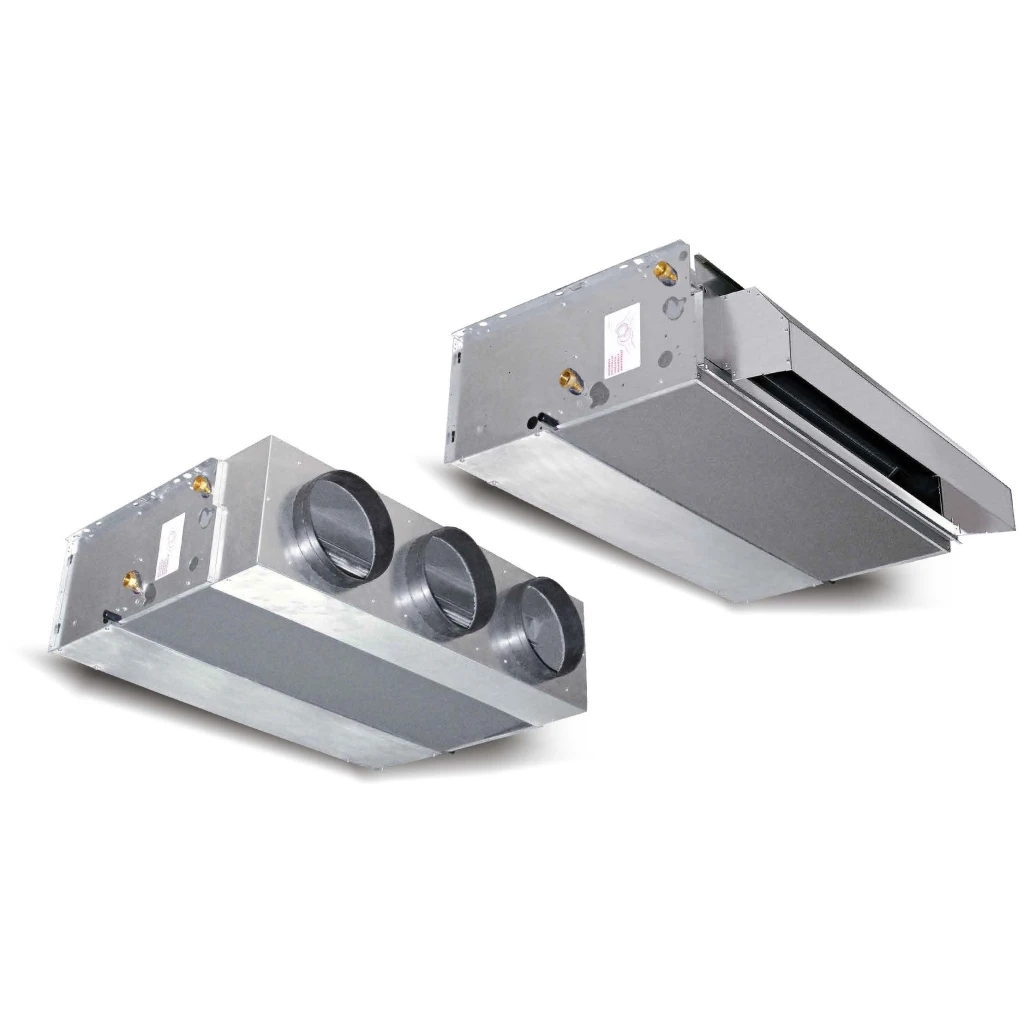

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL01_01

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL01_02

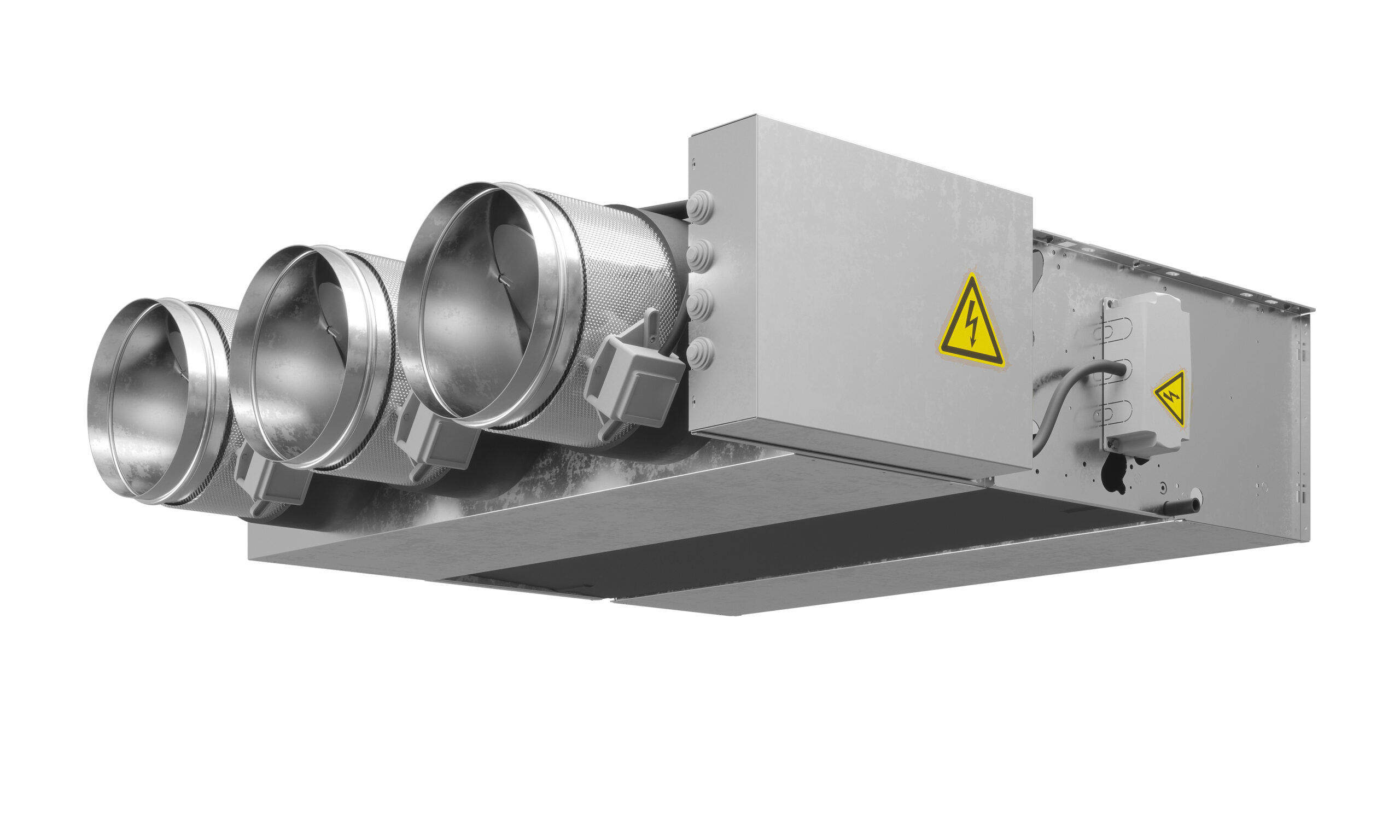

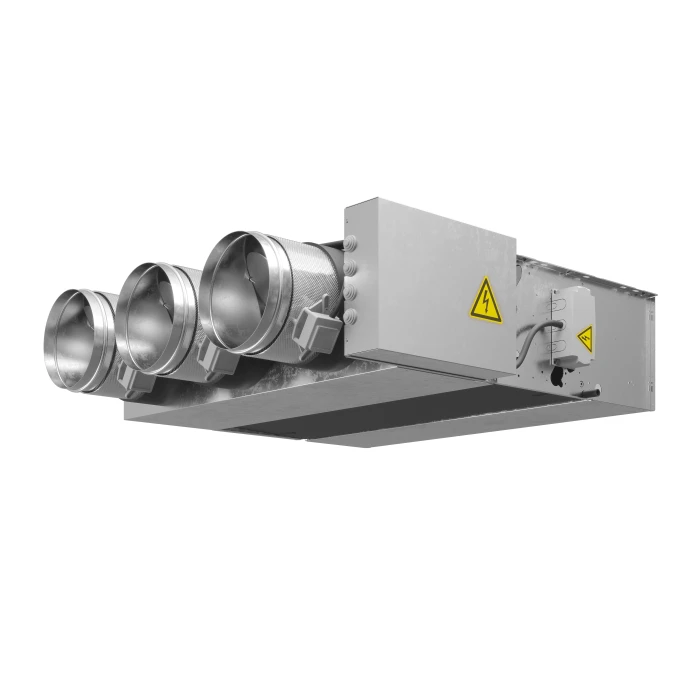

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL01_03

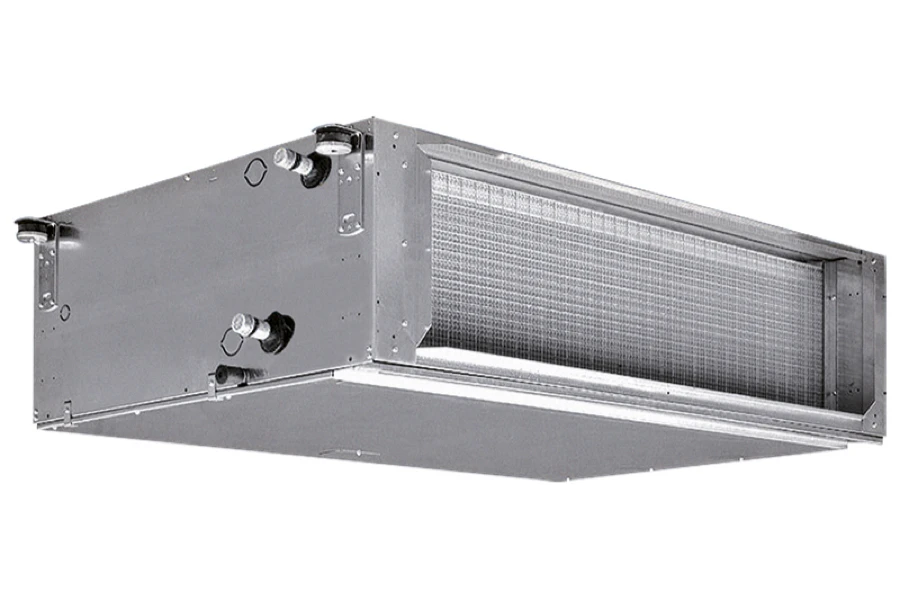

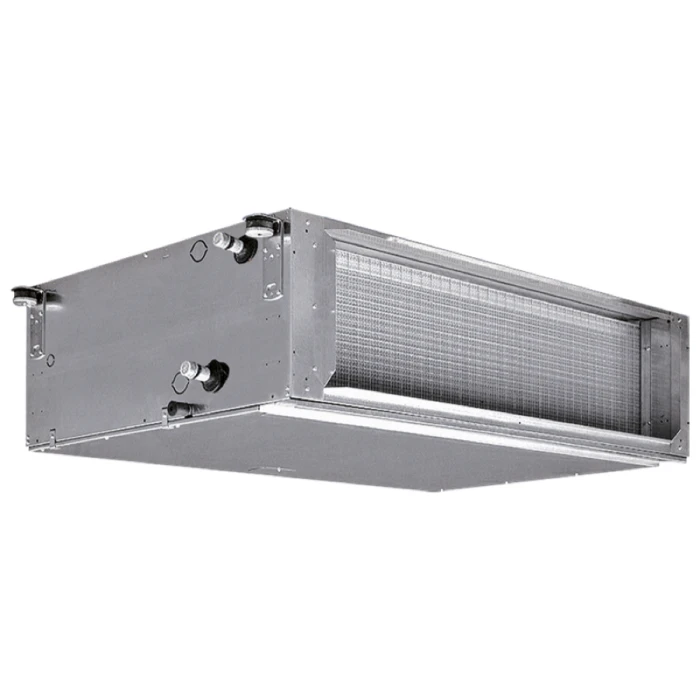

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL02_02

Fancoils sin envolvente de alta presión, a 2 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.-TEFANMTL02_03

Fancoils sin envolvente de alta presión, a 4 tubos, SABIANA MAESTRO MTL, de 4 a 41 Kw. en 9 modelos tipo conductos hasta 400 Pa.

Q: DOCUMENTACIÓN TÉCNICA

Catálogo Técnico_MTL_MTL-ECM_ES_ESP Maestro MTL_Ficha Técnica

Conoce más sobre MTL 4 TUBOS

Descripción de

MTL 4 TUBOS

Desarrollados, tras muchos años de experiencia en el campo de la calefacción y el aire acondicionado, para la instalación oculta y la conexión a un sistema de conductos.

Alta presión
Silencioso
Fabricado con acero galvanizado
Hasta 400 Pascales
Motor, 230V 50Hz, con condensador, clase de aislamiento B
Disponible motor ECM inverter en toda la gama

CARACTERISTICAS

Fabricado con acero galvanizado de 1,0 mm para tamaños 1-2-3 y con acero galvanizado de 1,2 mm para tamaños 4-5, aislado con espuma de poliolefina (PO) de 10 mm (clase M1).
Consta de ventiladores centrífugos silenciosos con dos impulsores y un motor monofásico de cinco velocidades de accionamiento directo.
Batería fabricada con tubo de cobre estirado. Las aletas de aluminio están unidas mecánicamente al tubo por un proceso de expansión.
Disponible con la combinación de baterías de 3 o 4 filas con posibilidad de añadir una batería de 1 o 2 filas (versiones 3 + 1, 4 + 1, 3 + 2, 4 + 2 para sistemas de 4 tubos)
El filtro está hecho de filtro regenerador de tejido celular de polipropileno. El marco del filtro de acero galvanizado se inserta en guías deslizantes fijadas a la estructura interna para una fácil inserción y extracción del filtro
La bandeja de recogida de condensados está fabricada en acero galvanizado aislado con espuma de poliolefina (PO) de 3 mm (clase M1).

MODELOS

Modelo	Código	Potencia Refrigeración Max. (kW)	Potencia Refrigeración Med. (kW)	Potencia Refrigeración Min. (kW)	Potencia Sensible Max. (kW)	Potencia Sensible Med. (kW)	Potencia Sensible Min. (kW)	Potencia Calefacción Max. (kW)	Potencia Calefacción Med. (kW)	Potencia Calefacción Min. (kW)	Presión disponible Max. (Pa)	Presión disponible Med. (Pa)	Presión disponible Min. (Pa)	Caudal de Aire Max. (m3/h)	Caudal de Aire Med. (m3/h)	Caudal de Aire Min. (m3/h)	Consumo Max. (W)	Consumo Med. (W)	Consumo Min. (W)	Presión Sonora Max. (dB)	Presión Sonora Med. (dB)	Presión Sonora Min. (dB)	Dimensiones (mm) 1	Dimensiones (mm) 2	Dimensiones (mm) 3	Precio / Unidad (€)
MTL 13+1	4800034231	5.18	4.54	3.75	4.2	3.58	2.84	5.09	4.47	3.67	75	50	25	1441	1131	809	194	155	117	53	47	39	1133	698	310	1.853 €
MTL 13+2	4800034251	5	4.45	3.68	4.02	3.49	2.79	10.04	8.75	7	75	50	25	1350	1089	786	186	151	115	53	47	39	1133	698	310	1.939 €
MTL 14+1	4800034241	5.79	5.11	4.09	4.87	4.16	3.18	4.81	4.29	3.49	75	50	25	1350	1090	770	185	155	115	49	43	35	1133	698	310	1.920 €
MTL 14+2	4800034261	5.9	5.27	4.31	4.53	3.96	3.13	9.71	8.56	6.89	75	50	25	1280	1054	769	179	148	113	53	47	39	1133	698	310	2.006 €
MTL 23+1	4800034232	7.07	6.07	4.47	5.57	4.63	3.23	6.6	5.69	4.2	80	50	15	1867	1412	850	290	231	176	56	51	39	1133	698	310	1.824 €
MTL 23+2	4800034252	6.9	6	4.43	5.41	4.57	3.19	13.46	11.42	8.02	80	50	15	1782	1384	836	276	224	169	56	51	39	1133	698	310	2.095 €
MTL 24+1	4800034242	8.03	6.96	4.99	6.49	5.42	3.66	6.3	5.53	4.09	80	50	15	1775	1390	840	285	230	170	52	47	35	1133	698	310	1.853 €
MTL 24+2	4800034262	8.2	7.17	5.14	6.15	5.25	3.58	13.08	11.29	7.92	80	50	15	1703	1361	822	264	219	162	56	51	39	1133	698	310	2.053 €
MTL 33+1	4800034233	9.06	8.32	7.49	7.12	6.41	5.64	8.36	7.67	6.93	70	50	30	2450	2086	1721	472	423	355	60	57	53	1133	698	360	2.143 €
MTL 33+2	4800034253	8.91	8.22	7.45	6.97	6.32	5.61	17.23	15.7	13.91	70	50	30	2367	2042	1700	457	412	348	60	57	53	1133	698	360	2.261 €
MTL 34+1	4800034243	10.58	9.67	8.61	8.51	7.6	6.58	8.08	7.44	6.7	70	50	30	2390	2045	1680	470	420	350	56	53	48	1133	698	360	2.170 €
MTL 34+2	4800034263	10.8	9.97	8.97	8.09	7.35	6.48	16.94	15.53	13.8	70	50	30	2303	2007	1680	446	403	343	60	57	53	1445	853	435	2.289 €
MTL 43+1	4800034234	11.56	10.78	9.63	8.96	8.24	7.19	10.81	10.07	9.01	70	50	35	2982	2607	2125	583	494	413	61	58	54	1445	853	360	2.637 €
MTL 43+2	4800034254	11.4	10.69	9.57	8.81	8.15	7.14	22.14	20.44	17.9	70	50	35	2897	2561	2100	565	483	407	61	58	54	1445	853	360	2.925 €
MTL 44+1	4800034244	13.46	12.34	10.85	10.72	9.61	8.21	10.6	9.95	8.95	70	50	35	2960	2545	2055	570	490	390	57	54	50	1445	853	360	2.669 €
MTL 44+2	4800034264	13.7	12.82	11.44	10.18	9.41	8.22	21.82	20.23	17.79	70	50	35	2831	2519	2080	551	474	401	61	58	54	1445	853	360	2.869 €
MTL 53+1	4800034235	15.4	14.16	12.78	12.08	10.89	9.63	13.89	12.74	11.49	70	50	35	3879	3298	2740	766	623	502	66	62	58	1445	853	435	2.800 €
MTL 53+2	4800034255	15.19	14.04	12.67	11.84	10.78	9.53	28.12	25.54	22.61	70	50	35	3778	3248	2703	747	609	494	66	62	58	1445	853	435	3.008 €
MTL 54+1	4800034245	16.73	15.31	13.75	13.56	12.13	10.62	13.64	12.55	11.34	70	50	35	3800	3245	2700	760	617	500	61	58	54	1445	853	435	2.816 €
MTL 54+2	4800034265	18.18	16.77	15.03	13.62	12.37	10.87	27.76	25.35	22.45	70	50	35	3696	3208	2674	732	598	488	66	62	58	1445	853	435	3.024 €
MTL 64+2	4800034266	24.61	20.06	14.06	18.78	14.72	9.81	34.14	27.34	19.23	70	50	35	4993	3530	2116	1310	893	688	67	61	53	1535	1100	488	4.740 €
MTL 66+2	4800034276	30.33	24.21	16.37	21.83	16.88	10.97	33.9	27.28	19.19	70	50	35	4942	3518	2109	1304	882	685	67	61	53	1535	1100	488	5.048 €
MTL 74+2	4800034267	32.35	26.77	22.54	25.08	19.9	16.2	46.16	37.59	31.54	70	50	35	7210	5163	3956	2547	1882	1691	71	66	60	1535	1100	588	5.493 €
MTL 76+2	4800034277	40.35	32.8	27.15	29.45	23.11	18.61	45.8	37.45	31.53	70	50	35	7113	5144	3953	2470	1850	1672	71	66	60	1535	1100	588	5.882 €

DOCUMENTACIÓN TÉCNICA

ACCESORIOS

REPUESTOS

Características

Modelos

Documentación Técnica

Accesorios

Repuestos

Características

Fabricado con acero galvanizado de 1,0 mm para tamaños 1-2-3 y con acero galvanizado de 1,2 mm para tamaños 4-5, aislado con espuma de poliolefina (PO) de 10 mm (clase M1).
Consta de ventiladores centrífugos silenciosos con dos impulsores y un motor monofásico de cinco velocidades de accionamiento directo.
Batería fabricada con tubo de cobre estirado. Las aletas de aluminio están unidas mecánicamente al tubo por un proceso de expansión.
Disponible con la combinación de baterías de 3 o 4 filas con posibilidad de añadir una batería de 1 o 2 filas (versiones 3 + 1, 4 + 1, 3 + 2, 4 + 2 para sistemas de 4 tubos)
El filtro está hecho de filtro regenerador de tejido celular de polipropileno. El marco del filtro de acero galvanizado se inserta en guías deslizantes fijadas a la estructura interna para una fácil inserción y extracción del filtro
La bandeja de recogida de condensados está fabricada en acero galvanizado aislado con espuma de poliolefina (PO) de 3 mm (clase M1).

Modelos

Modelo	Código	Potencia Refrigeración Max. (kW)	Potencia Refrigeración Med. (kW)	Potencia Refrigeración Min. (kW)	Potencia Sensible Max. (kW)	Potencia Sensible Med. (kW)	Potencia Sensible Min. (kW)	Potencia Calefacción Max. (kW)	Potencia Calefacción Med. (kW)	Potencia Calefacción Min. (kW)	Presión disponible Max. (Pa)	Presión disponible Med. (Pa)	Presión disponible Min. (Pa)	Caudal de Aire Max. (m3/h)	Caudal de Aire Med. (m3/h)	Caudal de Aire Min. (m3/h)	Consumo Max. (W)	Consumo Med. (W)	Consumo Min. (W)	Presión Sonora Max. (dB)	Presión Sonora Med. (dB)	Presión Sonora Min. (dB)	Dimensiones (mm) 1	Dimensiones (mm) 2	Dimensiones (mm) 3	Precio / Unidad (€)
MTL 13+1	4800034231	5.18	4.54	3.75	4.2	3.58	2.84	5.09	4.47	3.67	75	50	25	1441	1131	809	194	155	117	53	47	39	1133	698	310	1.853 €
MTL 13+2	4800034251	5	4.45	3.68	4.02	3.49	2.79	10.04	8.75	7	75	50	25	1350	1089	786	186	151	115	53	47	39	1133	698	310	1.939 €
MTL 14+1	4800034241	5.79	5.11	4.09	4.87	4.16	3.18	4.81	4.29	3.49	75	50	25	1350	1090	770	185	155	115	49	43	35	1133	698	310	1.920 €
MTL 14+2	4800034261	5.9	5.27	4.31	4.53	3.96	3.13	9.71	8.56	6.89	75	50	25	1280	1054	769	179	148	113	53	47	39	1133	698	310	2.006 €
MTL 23+1	4800034232	7.07	6.07	4.47	5.57	4.63	3.23	6.6	5.69	4.2	80	50	15	1867	1412	850	290	231	176	56	51	39	1133	698	310	1.824 €
MTL 23+2	4800034252	6.9	6	4.43	5.41	4.57	3.19	13.46	11.42	8.02	80	50	15	1782	1384	836	276	224	169	56	51	39	1133	698	310	2.095 €
MTL 24+1	4800034242	8.03	6.96	4.99	6.49	5.42	3.66	6.3	5.53	4.09	80	50	15	1775	1390	840	285	230	170	52	47	35	1133	698	310	1.853 €
MTL 24+2	4800034262	8.2	7.17	5.14	6.15	5.25	3.58	13.08	11.29	7.92	80	50	15	1703	1361	822	264	219	162	56	51	39	1133	698	310	2.053 €
MTL 33+1	4800034233	9.06	8.32	7.49	7.12	6.41	5.64	8.36	7.67	6.93	70	50	30	2450	2086	1721	472	423	355	60	57	53	1133	698	360	2.143 €
MTL 33+2	4800034253	8.91	8.22	7.45	6.97	6.32	5.61	17.23	15.7	13.91	70	50	30	2367	2042	1700	457	412	348	60	57	53	1133	698	360	2.261 €
MTL 34+1	4800034243	10.58	9.67	8.61	8.51	7.6	6.58	8.08	7.44	6.7	70	50	30	2390	2045	1680	470	420	350	56	53	48	1133	698	360	2.170 €
MTL 34+2	4800034263	10.8	9.97	8.97	8.09	7.35	6.48	16.94	15.53	13.8	70	50	30	2303	2007	1680	446	403	343	60	57	53	1445	853	435	2.289 €
MTL 43+1	4800034234	11.56	10.78	9.63	8.96	8.24	7.19	10.81	10.07	9.01	70	50	35	2982	2607	2125	583	494	413	61	58	54	1445	853	360	2.637 €
MTL 43+2	4800034254	11.4	10.69	9.57	8.81	8.15	7.14	22.14	20.44	17.9	70	50	35	2897	2561	2100	565	483	407	61	58	54	1445	853	360	2.925 €
MTL 44+1	4800034244	13.46	12.34	10.85	10.72	9.61	8.21	10.6	9.95	8.95	70	50	35	2960	2545	2055	570	490	390	57	54	50	1445	853	360	2.669 €
MTL 44+2	4800034264	13.7	12.82	11.44	10.18	9.41	8.22	21.82	20.23	17.79	70	50	35	2831	2519	2080	551	474	401	61	58	54	1445	853	360	2.869 €
MTL 53+1	4800034235	15.4	14.16	12.78	12.08	10.89	9.63	13.89	12.74	11.49	70	50	35	3879	3298	2740	766	623	502	66	62	58	1445	853	435	2.800 €
MTL 53+2	4800034255	15.19	14.04	12.67	11.84	10.78	9.53	28.12	25.54	22.61	70	50	35	3778	3248	2703	747	609	494	66	62	58	1445	853	435	3.008 €
MTL 54+1	4800034245	16.73	15.31	13.75	13.56	12.13	10.62	13.64	12.55	11.34	70	50	35	3800	3245	2700	760	617	500	61	58	54	1445	853	435	2.816 €
MTL 54+2	4800034265	18.18	16.77	15.03	13.62	12.37	10.87	27.76	25.35	22.45	70	50	35	3696	3208	2674	732	598	488	66	62	58	1445	853	435	3.024 €
MTL 64+2	4800034266	24.61	20.06	14.06	18.78	14.72	9.81	34.14	27.34	19.23	70	50	35	4993	3530	2116	1310	893	688	67	61	53	1535	1100	488	4.740 €
MTL 66+2	4800034276	30.33	24.21	16.37	21.83	16.88	10.97	33.9	27.28	19.19	70	50	35	4942	3518	2109	1304	882	685	67	61	53	1535	1100	488	5.048 €
MTL 74+2	4800034267	32.35	26.77	22.54	25.08	19.9	16.2	46.16	37.59	31.54	70	50	35	7210	5163	3956	2547	1882	1691	71	66	60	1535	1100	588	5.493 €
MTL 76+2	4800034277	40.35	32.8	27.15	29.45	23.11	18.61	45.8	37.45	31.53	70	50	35	7113	5144	3953	2470	1850	1672	71	66	60	1535	1100	588	5.882 €

Documentación Técnica

Accesorios

Repuestos

El intercambiador de calor no es adecuado para su uso en atmósferas corrosivas o en ambientes donde el aluminio puede estar sujeto a corrosión
CONDICIONES EUROVENT PARA 4 TUBOS Refrigeración: Tª aire = +27°C b.s., +19°C b.h., 48% (H.R.). Tª agua = +7°C entrada, +12°C salida.
CONDICIONES EUROVENT PARA 4 TUBOS Calefacción: Tª aire = +20°C b.s. Tª agua = +65°C entrada, +55°C salida.
