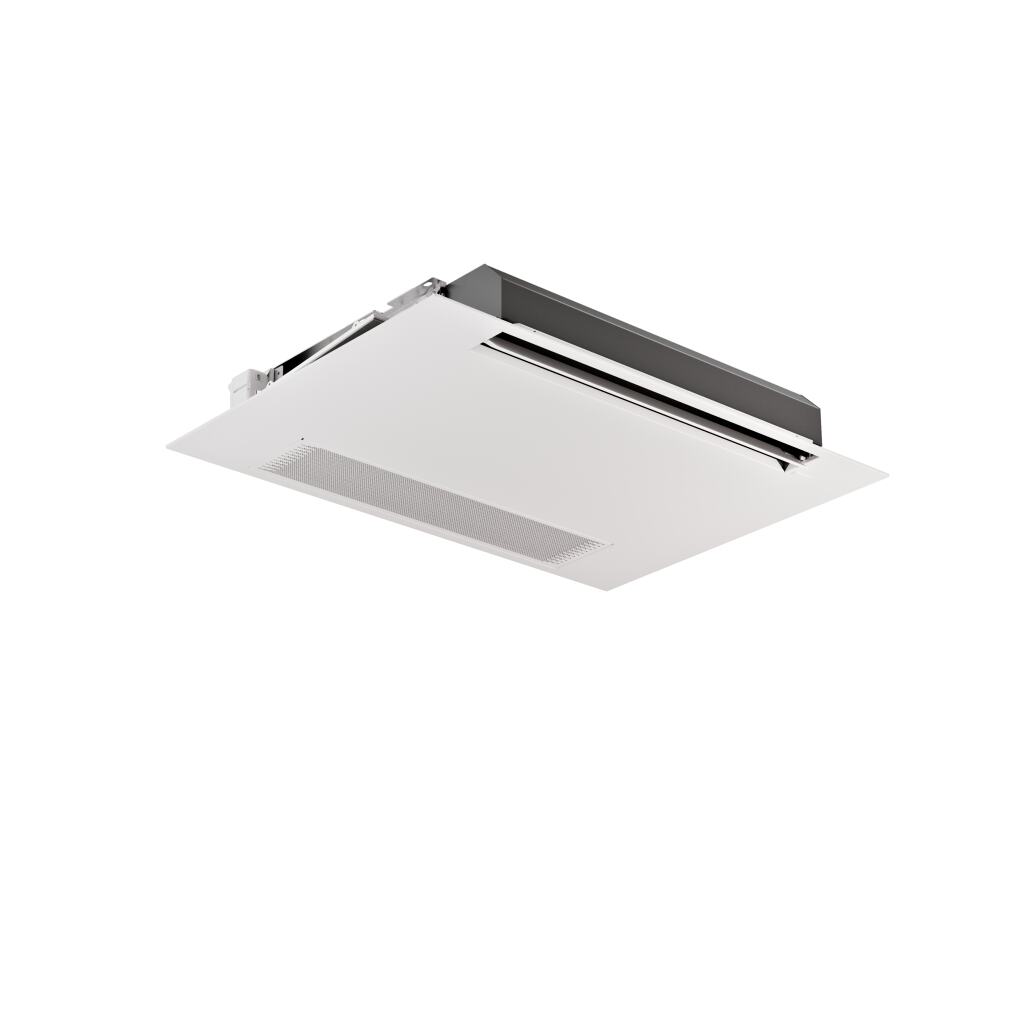

Fancoil tipo Cassette, a 2 tubos, SABIANA CARISMA COANDA CCN-ECM, con efecto coanda y motor electrónico
Conoce más sobre CARISMA COANDA CCN-ECM
Descripción de
CARISMA COANDA CCN-ECM

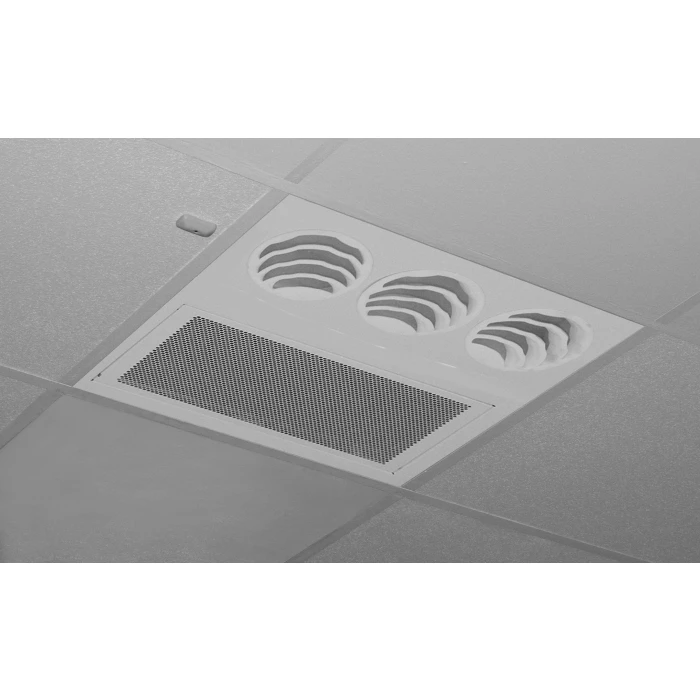

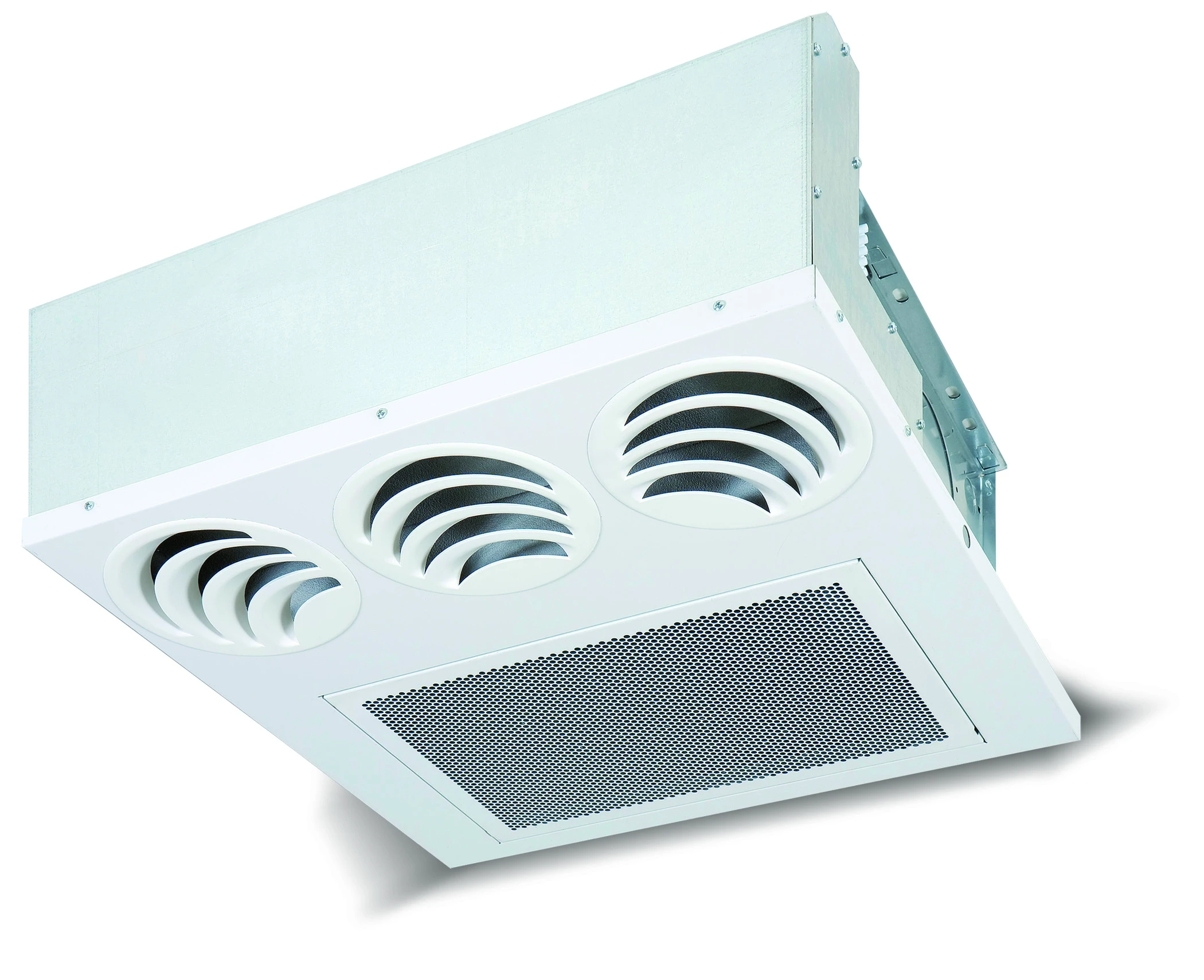

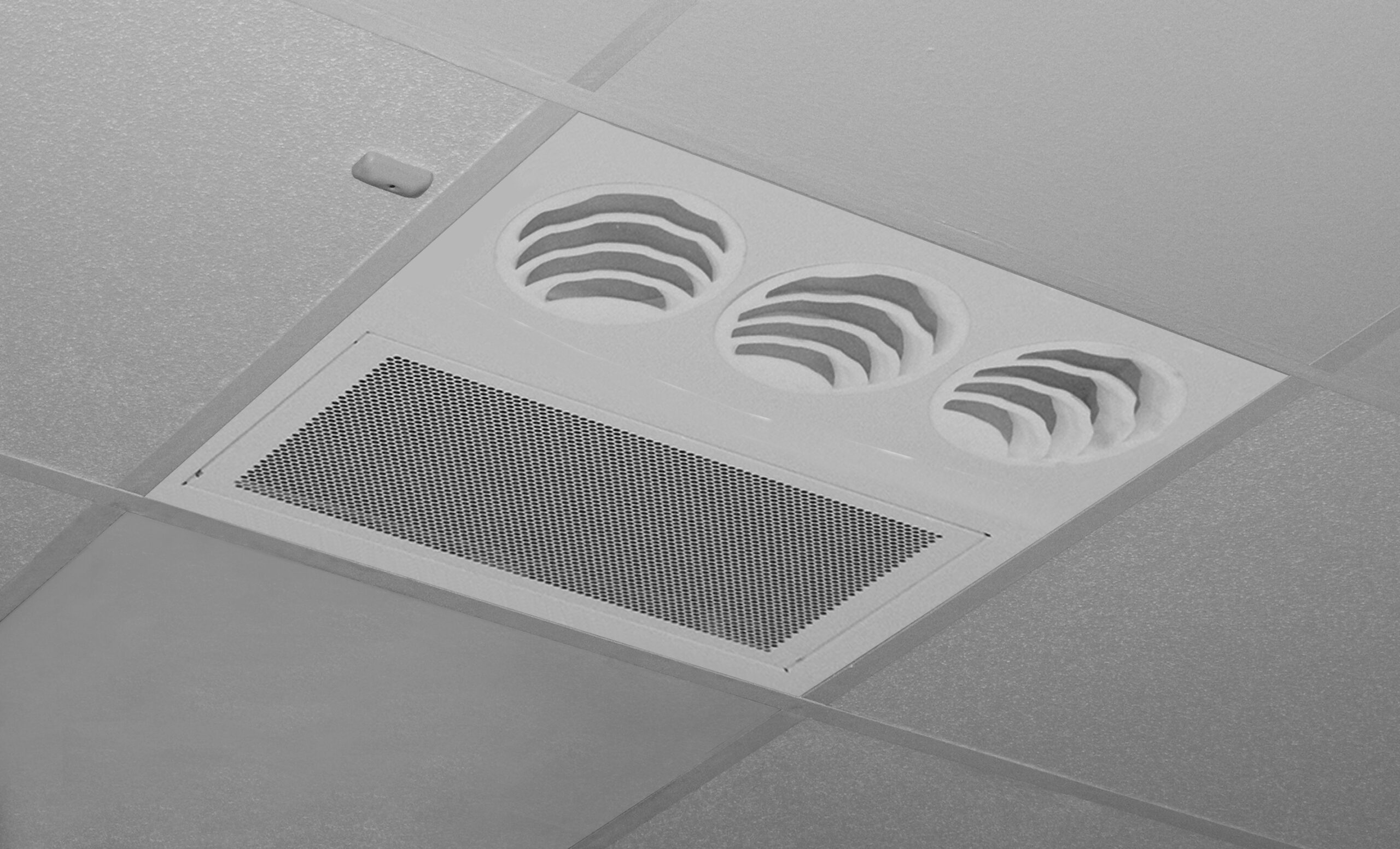

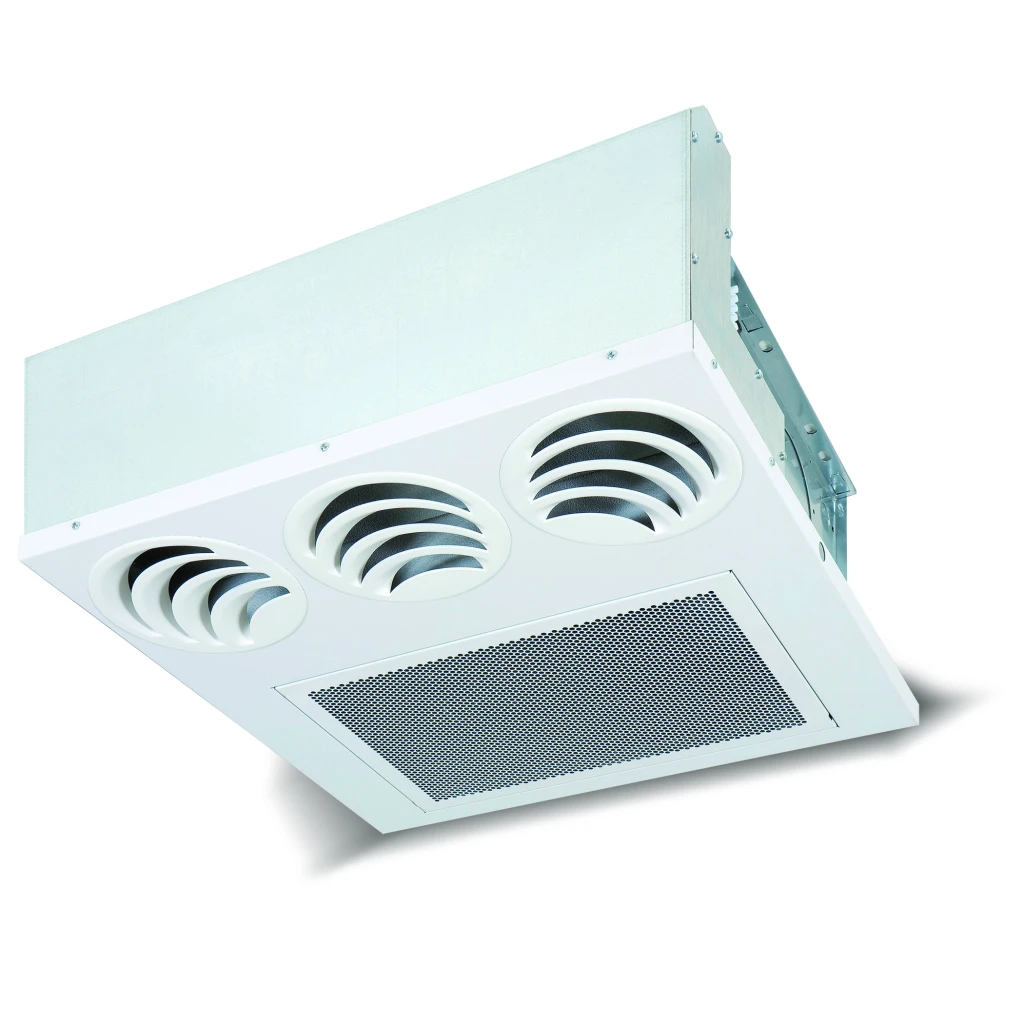

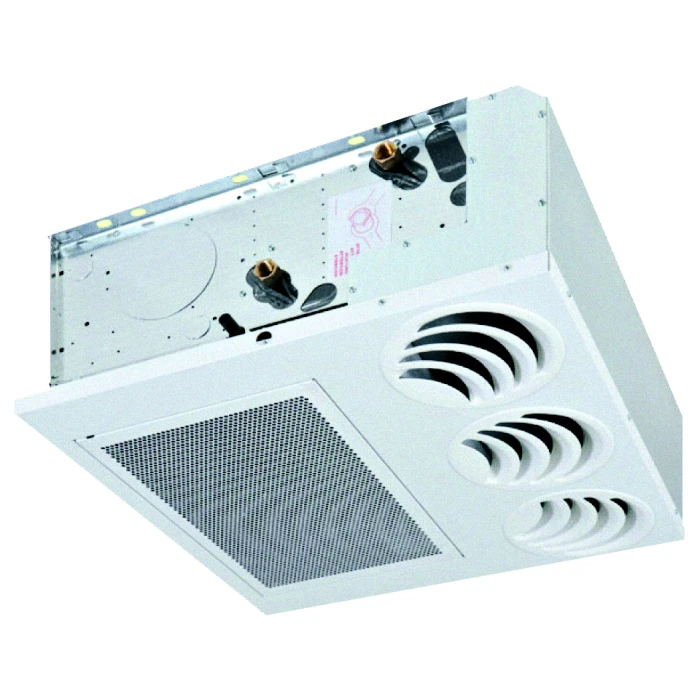

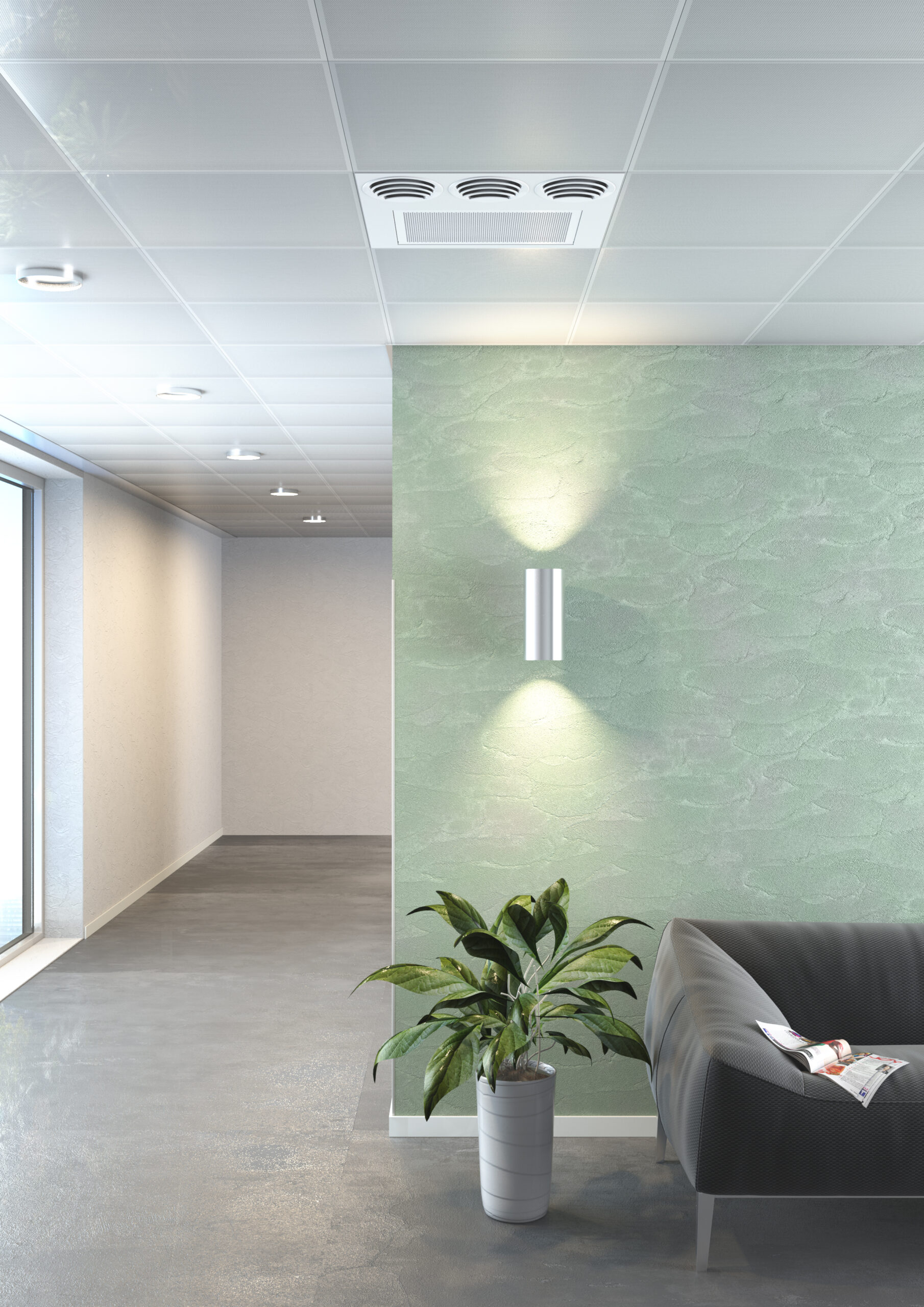

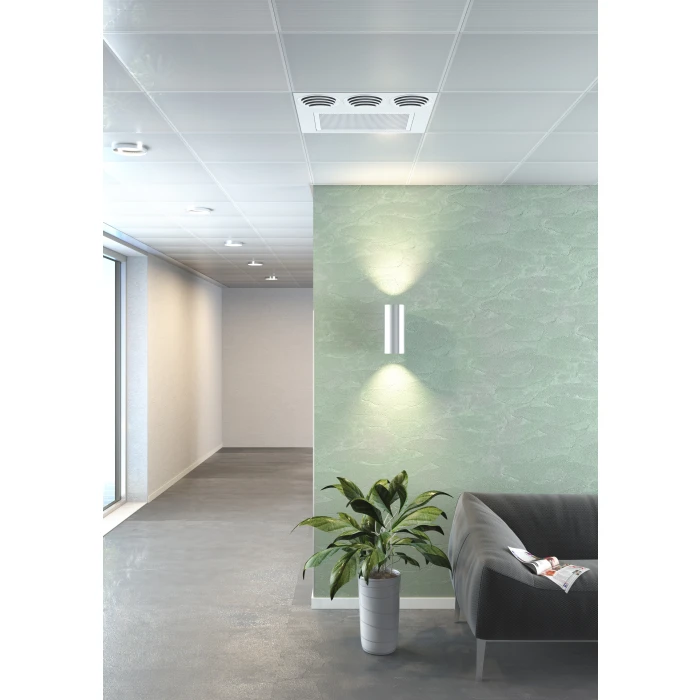

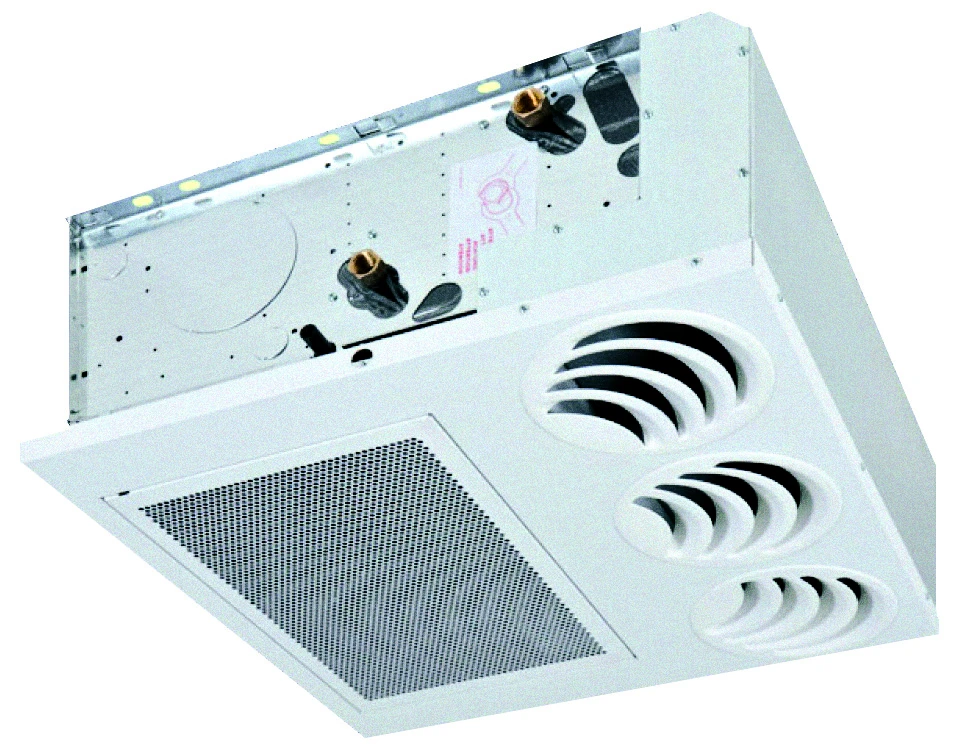

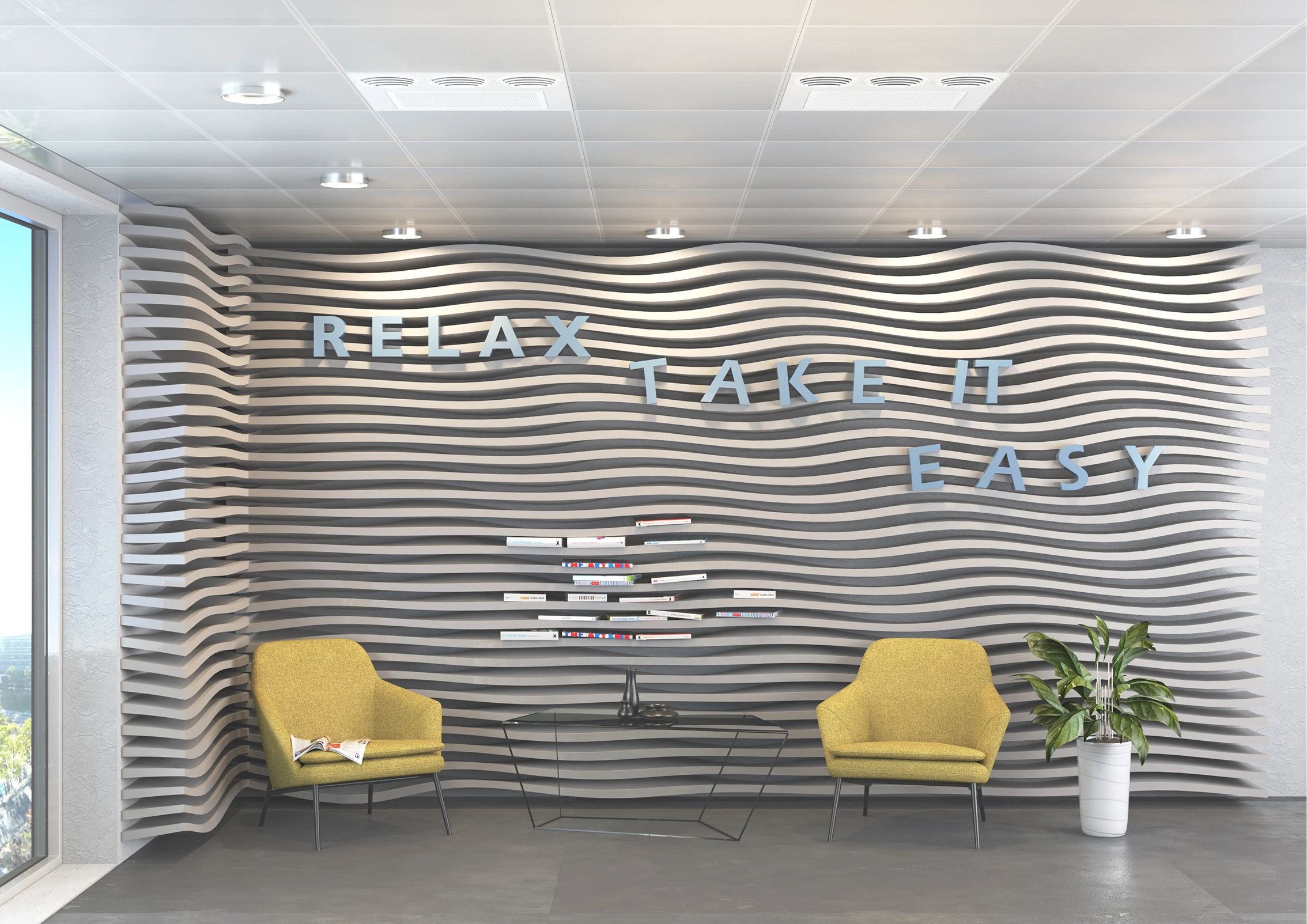

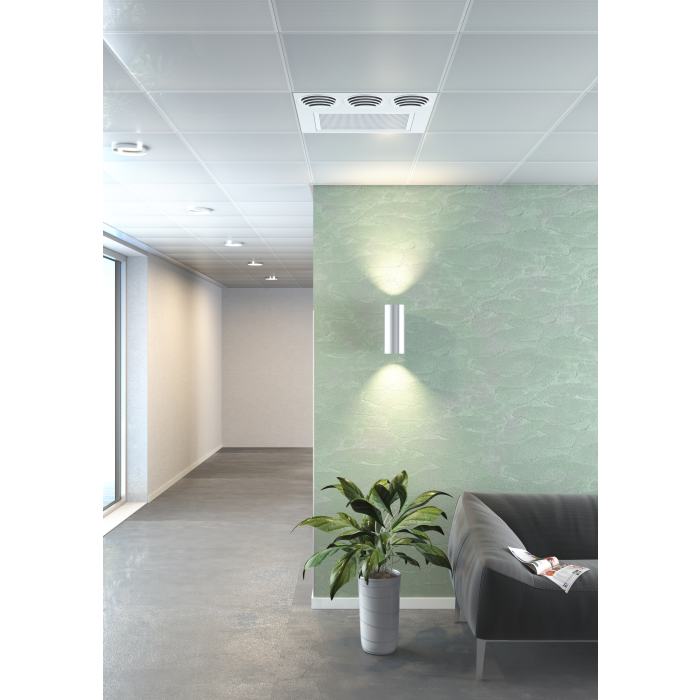

Los Fancoil tipo casette a 2 tubos TECNA SABIANA CARISMA COANDA CCN-ECM, gracias a una sección aeráulica particular, permiten generar un flujo de aire de efecto COANDA. La unidad es del tipo monobloc, adecuada para ser instalada dentro de un falso techo. La toma del aire sale desde abajo y el alcance del aire se realiza en paralelo con el techo, por medio de una rejilla práctica y funcional de toma y caudal del aire. El efecto COANDA crea una circulación óptima dentro del ambiente que debe climatizarse. Además del tradicional motor asíncrono, este modelo incluye como opción, un motor eléctronico EC.
- Fancoil tipo cassette.
- De 1,5 a 4,2 kW. en 6 modelos.
- Versión ECM INVERTER opcional en toda la gama.
- Versiones de 2 y 4 tubos.
- Certificación EUROVENT.
- Fabricación 100% europea de excelente relación calidad / precio.
- Fancoils con muy bajo nivel sonoro en toda la gama.
- El motor trifásico electrónico de imán permanente sin escobillas se controla con una corriente reconstruida de acuerdo con una onda sinusoidal BLAC.La placa del inversor que controla el funcionamiento del motor se alimenta con 230 voltios, monofásica y, con un sistema de conmutación, que genera una frecuencia de tres fases moduladas, fuente de onda.Por consiguiente, el suministro de energía eléctrica requerida para la máquina es de una sola fase con el voltaje de 230-240V y frecuencia de 50-60 Hz.

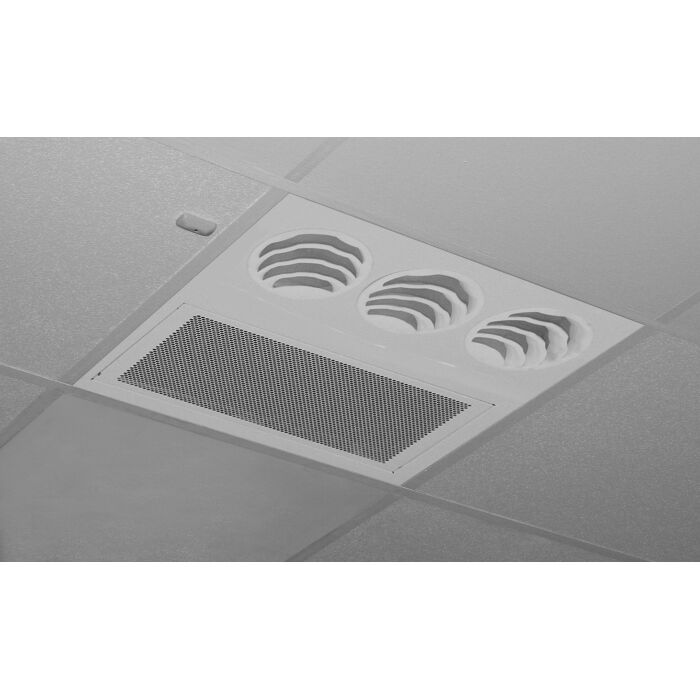

- Difusor con rejilla de aspiración. En chapa ondulada prelacada de color RAL 9003 con rejilla de aspiración que se abre mediante una hoja para poder inspeccionar y efectuar el mantenimiento del filtro de aire.
- Estructura portante. De chapa galvanizada, espesor de 1 mm, y está formada por dos paneles laterales y una pared posterior, aislada con manta de polietileno de clase M1.
- Fitro regenerable de polipropileno en nido de abeja.
- Grupo ventilador. Está formado por ventiladores centrífugos de doble aspiración, especialmente silenciosos, con turbinas de aluminio o de plástico equilibradas estáticamente y dinámicamente, directamente fijadas al eje del motor.
- Batería de intercambio térmico. Construida con tubos de cobre (3/8”) y aletas de aluminio fijadas a los tubos con un procedimiento de mandrilado mecánico.
| Modelo | Código | Potencia refrigeración Max. (kW) | Potencia refrigeración Med. (kW) | Potencia refrigeración Min. (kW) | Potencia sensible Max. (kW) | Potencia sensible Med. (kW) | Potencia sensible Min. (kW) | Potencia calefacción Max. (kW) | Potencia calefacción Med. (kW) | Potencia calefacción Min. (kW) | Caudal de aire Med. (m^{3} / h) | Caudal de aire Max. (m^{3} / h) | Caudal de aire Min. (m^{3} / h) | Consumo máximo Max. (W) | Consumo máximo Med. (W) | Consumo máximo Min. (W) | Presión Sonora Max. (dB) | Presión Sonora Med. (dB) | Presión Sonora Min. (dB) | Dimensiones (mm) 1 | Dimensiones (mm) 2 | Dimensiones (mm) 3 | Precio / Unidad (€) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CCN-ECM 13 | 4800064201 | 1.6 | 1.06 | 0.88 | 1.27 | 0.81 | 0.66 | 2.08 | 1.33 | 1.08 | 305 | 180 | 140 | 66 | 22 | 16 | 46 | 32 | 26 | 592 | 592 | 309 | 971 € |
| CCN-ECM 14 | 4800064211 | 1.87 | 1.19 | 0.97 | 1.42 | 0.88 | 0.71 | 2.27 | 1.42 | 1.14 | 305 | 180 | 140 | 66 | 22 | 16 | 46 | 32 | 26 | 592 | 592 | 309 | 997 € |
| CCN-ECM 23 | 4800064202 | 3.23 | 1.62 | 1.37 | 2.47 | 1.19 | 1 | 3.95 | 1.91 | 1.6 | 560 | 240 | 200 | 71 | 27 | 24 | 48 | 27 | 24 | 970 | 592 | 309 | 1.196 € |
| CCN-ECM 24 | 4800064212 | 3.58 | 1.72 | 1.44 | 2.67 | 2.24 | 1.04 | 4.44 | 2.03 | 1.69 | 560 | 240 | 200 | 71 | 27 | 24 | 48 | 27 | 24 | 970 | 592 | 309 | 1.223 € |
| CCN-ECM 33 | 4800064203 | 4.05 | 2.84 | 1.97 | 3.07 | 2.11 | 1.44 | 4.88 | 3.37 | 2.3 | 680 | 440 | 290 | 84 | 42 | 27 | 48 | 37 | 26 | 1192 | 592 | 309 | 1.339 € |
| CCN-ECM 34 | 4800064213 | 4.36 | 3.56 | 2.49 | 3.25 | 2.63 | 1.81 | 5.2 | 4.2 | 2.9 | 680 | 540 | 360 | 84 | 59 | 33 | 48 | 43 | 32 | 1192 | 592 | 309 | 1.399 € |
- Los niveles de presión sonora son inferiores en 9 dB(A) a los de potencia sonora para un ambiente de 100 m3 y un tiempo de reverberación de 0,5 segundos.
- CONDICIONES EUROVENT PARA 2 TUBOS Refrigeración: Tª aire +27°C b.s +19°C b.h 48 % (H.R.). Tª agua +7°C entrada +12°C salida.
- CONDICIONES EUROVENT PARA 2 TUBOS Calefacción : Tª aire +20°C b.s. Tª agua +45°C entrada +40°C salida.
- CONDICIONES EUROVENT PARA 4 TUBOS: Tª aire +20°C b.s. Tª agua +65°C entrada +55°C salida.
