La instalación de aerotermia con radiadores es una de las soluciones más demandadas para hogares que quieren dar el salto a la energía renovable sin renunciar a su sistema de calefacción existente.
La aerotermia con radiadores permite aprovechar la instalación existente de agua caliente para conectar una bomba de calor de alta eficiencia. La clave está en elegir el radiador adecuado: uno que trabaje a las temperaturas de impulsión de una bomba de calor y que, si el proyecto lo requiere, pueda también refrigerar en verano.
La primera pregunta es siempre la misma: ¿puedo aprovechar los radiadores que ya tengo, o necesito sustituirlos?
¿Se puede instalar aerotermia con los radiadores que ya tengo?
Depende del dimensionado original. Si los radiadores fueron calculados con un factor de sobredimensionado suficiente, pueden funcionar con las temperaturas de impulsión de una bomba de calor (35-55 °C). Si no, la emisión térmica será insuficiente y la instalación no cubrirá la demanda del cliente.
En reformas donde los radiadores existentes no son compatibles, la solución más eficiente es sustituirlos por radiadores de baja temperatura. El X-Flair Plan-K de Kermi permite la conexión directa a las tuberías existentes con distancia entre ejes estándar de 500 mm, sin obra adicional, y con hasta un 45 % más de potencia en el mismo espacio que un panel convencional.
¿Tienes un proyecto concreto? El equipo de TECNA te ayuda a valorar si los radiadores existentes son compatibles. Contacta con nosotros
Tipos de radiadores para aerotermia: ¿cuál necesito?
No todos los radiadores de baja temperatura son iguales. La elección del tipo del radiador para aerotermia depende de:
- Si es una instalación nuevo o una reforma
- Del espacio disponible en casa estancia
- Si se quiere también refrigeración en verano
En TECNA trabajamos con dos líneas de radiadores principales para aerotermia:
- Radiador para aerotermia X-Flair Plan-K: para proyectos que requieren mayor potencia en el mismo espacio o función de refrescamiento.
- Los paneles de acero Kermi Therm X2 para instalaciones estándar
Radiadores X-Flair (panel con ventilador integrado, Kermi-Arbonia)
El X-Flair es el radiador de baja temperatura ideal para trabajar en combinación con una bomba de calor, y la opción más avanzada del catálogo de TECNA para instalaciones de aerotermia con radiadores.
Combina la tecnología Kermi X2 patentada de flujo en serie con un innovador sistema de ventiladores: los ventiladores axiales pequeños están integrados en el radiador y protegidos de manera segura por la cubierta superior. Distribuyen el calor o el frío con especial rapidez y, gracias a su funcionamiento de confort silencioso, operan de forma extremadamente silenciosa a menos de 30 dB(A). Debido a su bajo consumo de menos de 0,5 vatios por ventilador, el X-Flair también tiene una muy buena eficiencia eléctrica.

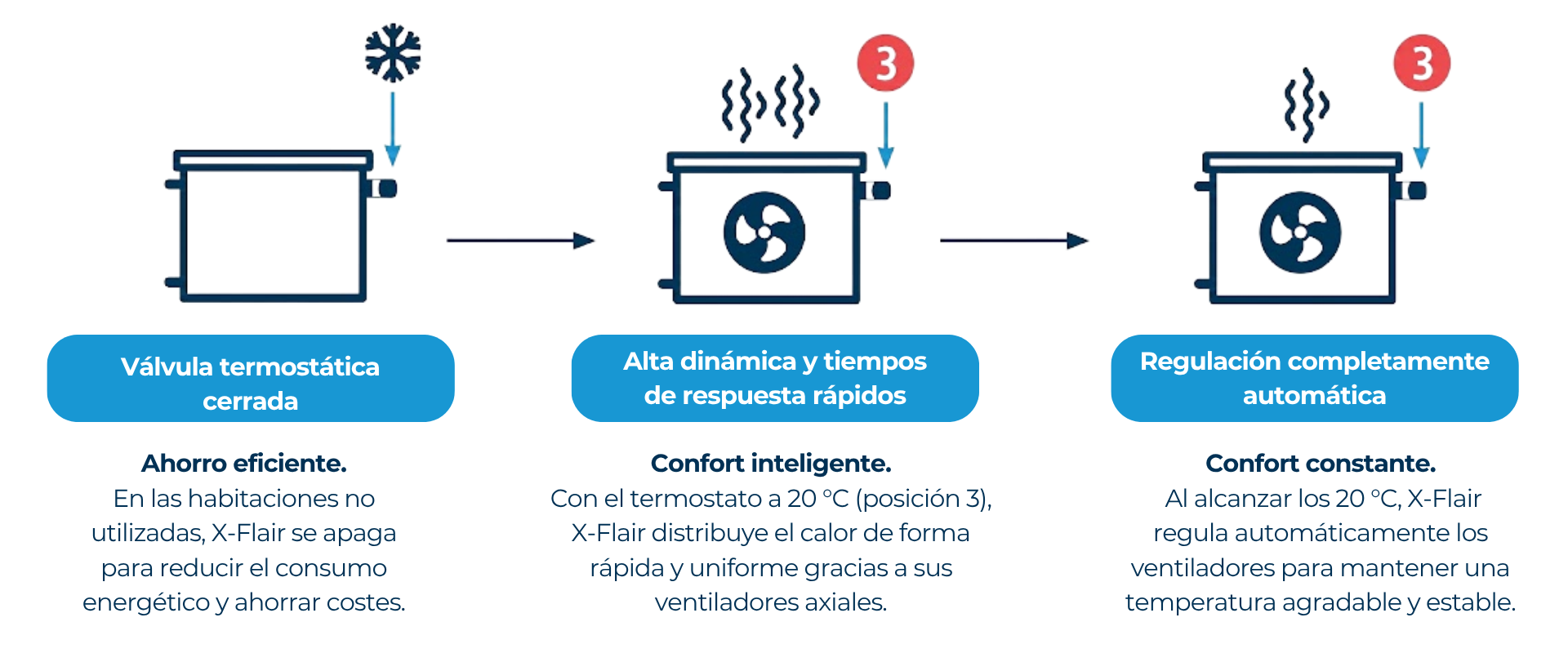

El X-Flair se puede operar como un radiador convencional: los ventiladores se encienden y apagan y su velocidad se regula automáticamente para calentar y enfriar, ajustándose de forma individual según el radiador y la temperatura ambiente. Si se desea utilizar la función de refrigeración, solo hay que girar el cabezal termostático X-Flair Kermi a la posición adicional «K».
Para reformas, puede conectarse directamente a las tuberías existentes, sustituyendo el radiador antiguo 1:1 sin obra adicional.
Radiadores de baja temperatura
Son la opción más habitual en instalaciones de aerotermia con radiadores nuevos. Trabajan eficientemente entre 40 y 55 °C. Son eonómicos y fáciles de instalar.
- Profile-K — perfil clásico con convector. Disponible en Tipo 11 (panel + convector) y Tipo 22 (dos paneles + dos convectores). Altura 600 mm, anchos desde 400 hasta 1.200 mm.
- Plan-K — frente liso, diseño más moderno. Tipo 22 y Tipo 33, distancia entre ejes 500 mm. Alturas 559 mm, anchos desde 405 hasta 1.205 mm.
- Line-K — frente liso con acabado aún más plano. Tipo 22 y Tipo 33, distancia entre ejes 500 mm. Mismas medidas que Plan-K.
¿Cómo instalar radiadores con aerotermia?
x-flair es fácil de instalar, ya que se entrega premontado y listo para enchufar: el instalador no tiene que conectar manualmente los ventiladores entre sí ni la fuente de alimentación a la placa de circuito del controlador.
El x-flair simplemente se monta en la pared como un radiador convencional, se conecta a la red de calefacción de agua caliente. Al llevar ventiladores necesitamos un punto de luz.
- Instalación de radiadores con aerotermia en reformas: x-flair se puede conectar fácilmente a las tuberías existentes de radiadores viejos y reemplazarlos 1:1, para un reemplazo rápido está disponible la versión con distancia entre ejes de 500 mm.
- Instalación de radiadores con aerotermia en reformas en edificios nuevos, En instalaciones nuevas con los requisitos de aislamiento de Código técnico las necesidades de calefacción serán más reducidas y se podrá trabajar a temperaturas de ida inferiores aumentado el rendimiento de la aerotermia.
Otra posibilidad muy demandada son las instalaciones mixtas con suelo radiante trabajando toda nuestra instalación con la misma temperatura disminuyendo el consumo gracias a la instalación de radiadores de baja temperatura x-flair en las habitaciones y suelo radiante en las estancias principales. Gracias a la rápida inercia de calentamiento de los radiadores de baja temperatura x-flair solo calentar las habitaciones cuando realmente las vaya a utilizar.
Aerotermia con radiadores con opción de refrescamiento
La función de refrigeración del Kermi x-flair consiste en enfriar sin condensación por encima del punto de rocío, una combinación ideal para tu aerotermia. Es esencial garantizar que la temperatura no descienda por debajo del punto de rocío durante el funcionamiento en la función de refrigeración. El radiador no tiene ningún elemento de detección de la condensación ,esto debe ser proporcionado por el sistema bien limitando las temperaturas de refrescamiento en nuestra aerotermia o utilizando algún sistema de control como una sonda de punto de roció. Este último aspecto es de vital importancia ya que no debemos confundir los radiadores con opción de refrescamiento con un fancoil que dispone de bandeja de condensados para poder trabajar a temperaturas inferiores al punto de rocío.
Zonas críticas del punto de rocío
En una instalación de aerotermia con radiadores X-Flair, el punto con la temperatura superficial más baja es donde está la tubería de ida que sale de la aerotermia. Para evitar la condensación en este punto, aísle las tuberías que transportan agua de refrigeración hasta el colector del circuito de calefacción con materiales aislantes adecuados y herméticos para la difusión.
En el modo de refrigeración, la temperatura de la superficie del x-flair siempre es más alta que la temperatura del agua de refrigeración (debido a la resistencia térmica del acero y al acabado de la pintura) y, por lo tanto, incluye una cierta «reserva de seguridad» para evitar la condensación en la superficie del radiador.
Este control puede realizarse fijo o variable para optimizar la emisión .
Control variable del punto de rocío
- Controlar la temperatura de impulsión mediante el registro de las condiciones del aire (temperatura y humedad) en un punto de referencia
- Esto permite alcanzar la máxima potencia de refrigeración posible, dependiendo de las condiciones del aire de la habitación
Control fijo del punto de rocío
- Ajuste la temperatura de impulsión a un valor fijo, teniendo en cuenta el riesgo de punto de rocío y la potencia de refrigeración alcanzable (seleccionar 17 °C de temperatura de ida en nuestra aerotermia demostrado ser un éxito en la práctica) en aquellos lugares donde la humedad relativa no exceda el 60% en verano
- Esto supone que en condiciones extremas del aire interior no se puede descartar que se produzcan descensos por debajo del punto de rocío algunos días al año.
En ambos casos, también es aconsejable instalar un dispositivo de seguridad (monitor de punto de rocío) en el colector o la tubería de ida para interrumpir el suministro de agua de refrigeración si la temperatura desciende por debajo del punto de rocío.
Determinación del punto de rocío
Vamos a realizar un ejemplo sobre cómo determinar el punto de rocío , utilizando estos valores
- Tª ambiente de la habitación: 26ºC
- Humedad Relativa 60%
- El punto de roció estará en 17.5ºC
Si por ejemplo tenemos una instalación en Madrid observamos que en toda la temporada de verano la humedad relativa está por debajo del 40% con lo cual el punto de roció se sitúa
- Si la Tª de la habitación es 26ºC el punto de rocío será 11ºC
- Si la Tª de la habitación es 28ªC el punto de roció será 13ºC
Con lo cual trabajando a una Tª fija de 17ºC no vamos a condensar, pero si disponemos de algún elemento de control podemos trabajar a temperaturas inferiores con lo cual la potencia de emisión en frío será mayor.
En aquellos lugares cercanos al mar donde la humedad realativa es muy alta en la temporada de verano no es recomendable utilizar la opción de refrescamiento si no disponemos de un elemento de control o seguridad.
Ventajas de la aerotermia con radiadores
- Perfecto para bombas de calor y calderas de condensación: El X-Flair está predestinado para funcionar con todos los generadores de calor en el rango de baja temperatura, lo que lo convierte en la opción natural para cualquier instalación de aerotermia con radiadores.
- Regulación completamente automática: El X-Flair funciona como un radiador convencional. Los ventiladores se encienden y apagan automáticamente según sea necesario, sin intervención del usuario.
- Operación silenciosa y confortable: Los ventiladores axiales con sonido optimizado y el desacoplamiento de sonido integrado reducen el ruido al mínimo, por debajo de los 30 dB(A).
- Máxima eficiencia: Es posible una reducción significativa de la temperatura del sistema. Como resultado, operación altamente eficiente con bombas de calor y calderas de condensación.
- Elegible para subvenciones de aerotermia: El X-Flair es elegible para edificios eficientes en el marco de los programas de financiación actuales. Una ventaja adicional a tener en cuenta al calcular la inversión de tu instalación.
- Óptica idéntica a therm-x2: Combinación de X-Flair con todos los radiadores de panel therm-x2 sin diferencias visuales. Ideal para reformas donde conviven radiadores nuevos y existentes en la misma vivienda.¿Tienes un proyecto de aerotermia con radiadores?
El equipo de TECNA te asesora sobre qué solución encaja mejor: desde los paneles Kermi Therm X2 hasta el X-Flair con opción de refrescamiento. Contacta con nosotros
