Aerotermia con fancoils: cómo funciona y qué tipos integra TECNA en cada instalación
En TECNA diseñamos sistemas de aerotermia con fancoils combinando bombas de calor Clivet y fancoils Sabiana, una integración que cubre desde vivienda hasta grandes superficies comerciales.
La aerotermia con fancoils es un sistema de climatización por agua que combina una bomba de calor aerotérmica como generador de frío/calor, con fancoils como unidades terminales para distribución en cada espacio. La bomba de calor extrae energía térmica del aire exterior para producir agua caliente o fría. Esa agua circula por una red de tuberías hasta cada fancoil instalado en las distintas estancias. Dentro del fancoil, un ventilador fuerza el paso del aire ambiente a través de una batería de intercambio construida con tubos de cobre y aletas de aluminio: el aire absorbe o cede calor al agua y vuelve al espacio ya climatizado.
El sistema trabaja a baja temperatura de impulsión, habitualmente entre 35 y 45°C en calefacción, lo que maximiza el COP de la bomba de calor aerotérmica y reduce el consumo eléctrico respecto a sistemas convencionales. En modo refrigeración el circuito invierte el sentido y el agua circula a 7°C de entrada para extraer calor del ambiente.
Todos las bombas de calor como los fancoils Sabiana están certificados por Eurovent bajo estas condiciones de ensayo y testados y fabricados bajo las más estrictas condiciones de calidad:
- refrigeración con aire a +27°C b.s.
- +19°C b.h. y agua a +7°C entrada
- +12°C salida; calefacción con aire a +20°C b.s. y agua a +45°C entrada
- +40°C salida en sistemas a 2 tubos.
Cómo funciona la instalación aerotermia con fancoils
Una instalación de aerotermia con fancoils se compone siempre de los mismos elementos encadenados:

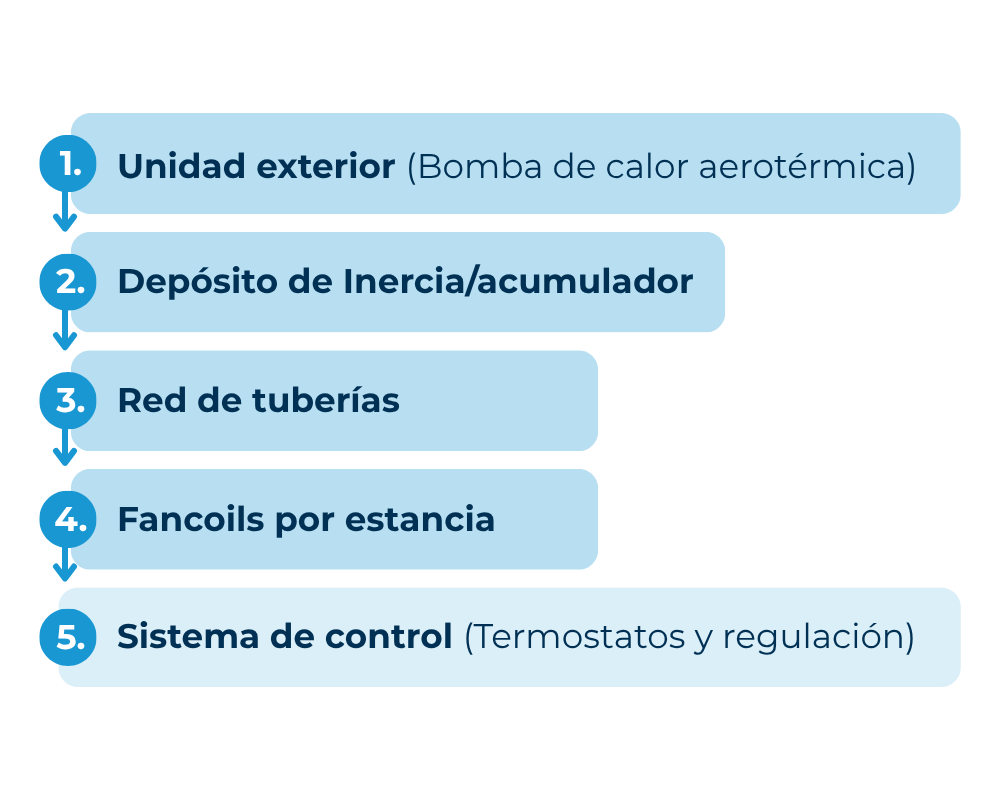

Unidad exterior (bomba de calor aerotérmica) → depósito de inercia / acumulador → red de tuberías → fancoils por estancia → sistema de control.
La unidad exterior produce el agua caliente o fría. El depósito de inercia estabiliza la temperatura del circuito y reduce los arranques del compresor. La red hidráulica distribuye el agua hasta cada fancoil. Cada fancoil puede regularse de forma independiente mediante su propio mando de control, lo que permite zonificar la climatización estancia por estancia sin necesidad de un sistema de gestión complejo.
En instalaciones a 4 tubos, el circuito dispone de dos redes independientes —una de agua fría y otra de agua caliente— que permiten trabajar en frío y calor de forma simultánea en distintas zonas del edificio.
Tipos de fancoils para aerotermia: qué modelo elige TECNA según el espacio
La elección del tipo de fancoil depende de la distribución del espacio, el acabado interior, la necesidad de obra y las exigencias acústicas. TECNA trabaja con cuatro tipos de fancoil Sabiana para aerotermia: de pared, tipo mueble, tipo cassette y de conducto.

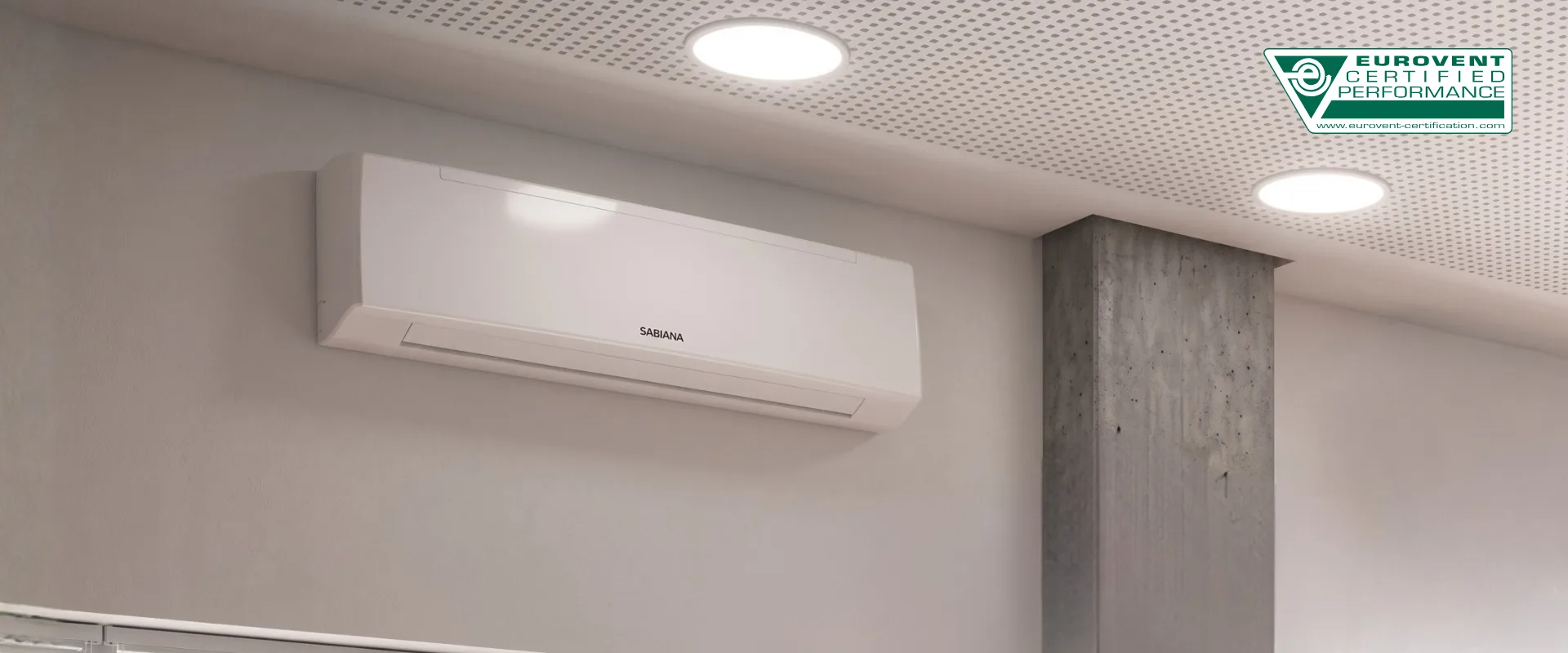

Fancoil de pared
El fancoil de pared se fija directamente sobre el muro y es la opción más ágil de instalar: no requiere falso techo ni trabajo en suelo y el tendido hidráulico queda recogido en la parte trasera o lateral de la unidad.
TECNA integra el Sabiana Carisma FLY como fancoil de pared para aerotermia residencial. Disponible en 4 modelos con potencias de 1,24 a 3,76 kW, incorpora ventilador tangencial a 6 velocidades, contactos digitales para la bomba de calor y conectividad WiFi y Bluetooth nativa mediante las aplicaciones Sabiana WiFi y Sabiana BLE —disponibles para Android e iOS—. Su nivel sonoro es extremadamente bajo, lo que lo hace apto para dormitorios y zonas de descanso. Fabricación 100% europea y certificación Eurovent.
Para proyectos residenciales que requieren mayor potencia en formato de pared o columna, TECNA selecciona el Sabiana Carisma CRC MV, fancoil tipo mueble vertical con aspiración inferior, disponible en versiones a 2 y 4 tubos, con potencias de 1 a 7,42 kW en 18 modelos. El motor de 6 velocidades y la versión ECM INVERTER opcional permiten ajustar el consumo eléctrico al régimen de carga real de la instalación.
Fancoil tipo mueble de baja silueta
El fancoil tipo mueble de baja silueta es la solución premium para instalaciones residenciales y de hotel donde el confort acústico y la eficiencia energética son condiciones de proyecto.
TECNA selecciona el Sabiana Carisma WHISPER CFF-ECM en estos proyectos. Con tan solo 126 mm de profundidad y motor ECM de imanes permanentes BLAC, absorbe menos de 5 W en funcionamiento nominal y permite modulación continua del caudal de aire mediante señal 1-10 V. Disponible en 5 tamaños con caudales de 75 a 645 m³/h, sus niveles de presión sonora son inferiores en 9 dB(A) respecto a los niveles de potencia sonora. La instalación puede ser tanto vertical como horizontal, con certificación Eurovent y tarjeta inverter diseñada y fabricada en Italia.
Fancoil tipo cassette (techo)
El fancoil tipo cassette se instala empotrado en falso techo. Solo la rejilla de impulsión queda visible en el plano del techo, lo que lo convierte en la opción más discreta para espacios donde la estética del interior no puede verse comprometida. La difusión del aire en múltiples direcciones garantiza una distribución uniforme en plantas abiertas.
TECNA integra el Sabiana SKYSTAR SK ECM como cassette estándar para aerotermia comercial. Disponible en versiones a 2 y 4 tubos, con potencias de 2 a 11 kW en 18 modelos, incluye bomba de drenaje de condensados de serie y versión ECM INVERTER opcional en toda la gama. La estructura interior está aislada térmicamente y acústicamente con manta de polietileno expandido clase M1.
Para grandes vanos con alturas de hasta 4,7 metros —centros comerciales, vestíbulos de hotel, aeropuertos— TECNA trabaja con el Sabiana SKYSTAR JUMBO ECM, fancoil tipo cassette con motor ECM inverter y capacidad de refrigeración de hasta 15 kW. Admite conexión de difusor de aire remoto y entrada de aire fresco, y puede suministrarse en versión MB con comunicación Modbus RTU-RS485 para integración con sistemas de gestión de edificios.
Fancoil de conducto
El fancoil de conducto es una unidad sin envolvente que se instala oculta en falso techo y distribuye el aire tratado a través de una red de conductos. Es la solución habitual en instalaciones donde una sola unidad tiene que climatizar varias zonas o cuando el proyecto requiere tratamiento de aire con presión estática disponible.
TECNA integra el Sabiana CRSL ECM para instalaciones con presión disponible de hasta 130 Pa. Sin envolvente, fabricado en acero galvanizado con aislamiento de celda cerrada, está disponible en versiones a 2 y 4 tubos, con potencias de 1 a 10,03 kW en 8 modelos. La instalación puede ser horizontal o vertical y toda la gama admite versión ECM INVERTER para modulación continua.
Para instalaciones con redes de conductos más exigentes, TECNA trabaja con el Sabiana Maestro MTL ECM, fancoil de conducto de alta presión con presión estática disponible de hasta 400 Pa. Cubre potencias de 4 a 41 kW en 9 modelos, con instalación horizontal en falso techo y batería de intercambio de tubos de cobre con aletas de aluminio por expansión mecánica. Disponible en versiones a 2 y 4 tubos con opciones de batería suplementaria, y con versión ECM INVERTER en toda la gama. Certificación Eurovent.
Aerotermia con fancoils en vivienda: solución Clivet EDGE PRO + Sabiana
TECNA integra en aerotermia residencial las bombas de calor Clivet EDGE PRO y EDGE PRO-L —equipos inverter preparados para producir calefacción, refrigeración y agua caliente sanitaria (ACS)— con los fancoils Sabiana como terminales de distribución interior.
Para una vivienda unifamiliar tipo, TECNA trabaja con el Carisma FLY en dormitorios y zonas secundarias, el CRC MV en salones y espacios de mayor demanda, y el WHISPER CFF-ECM en proyectos donde el nivel de silencio y el consumo son condiciones de diseño.
El control del sistema se configura mediante la aplicación CLIVET EYE para la gestión de la bomba de calor, combinada con el mando Sabiana T-MB2 —con control Bluetooth y WiFi— en los tres modelos de fancoil. Para el WHISPER CFF-ECM, TECNA prevé adicionalmente el control CB TOUCH, que aprovecha la señal 1-10 V del motor ECM para una regulación continua de temperatura ambiente con la máxima precisión.
Aerotermia con fancoils en entornos comerciales: Clivet THUNDER, SHEEN EVO 2.0 y LARGE EVO + Sabiana

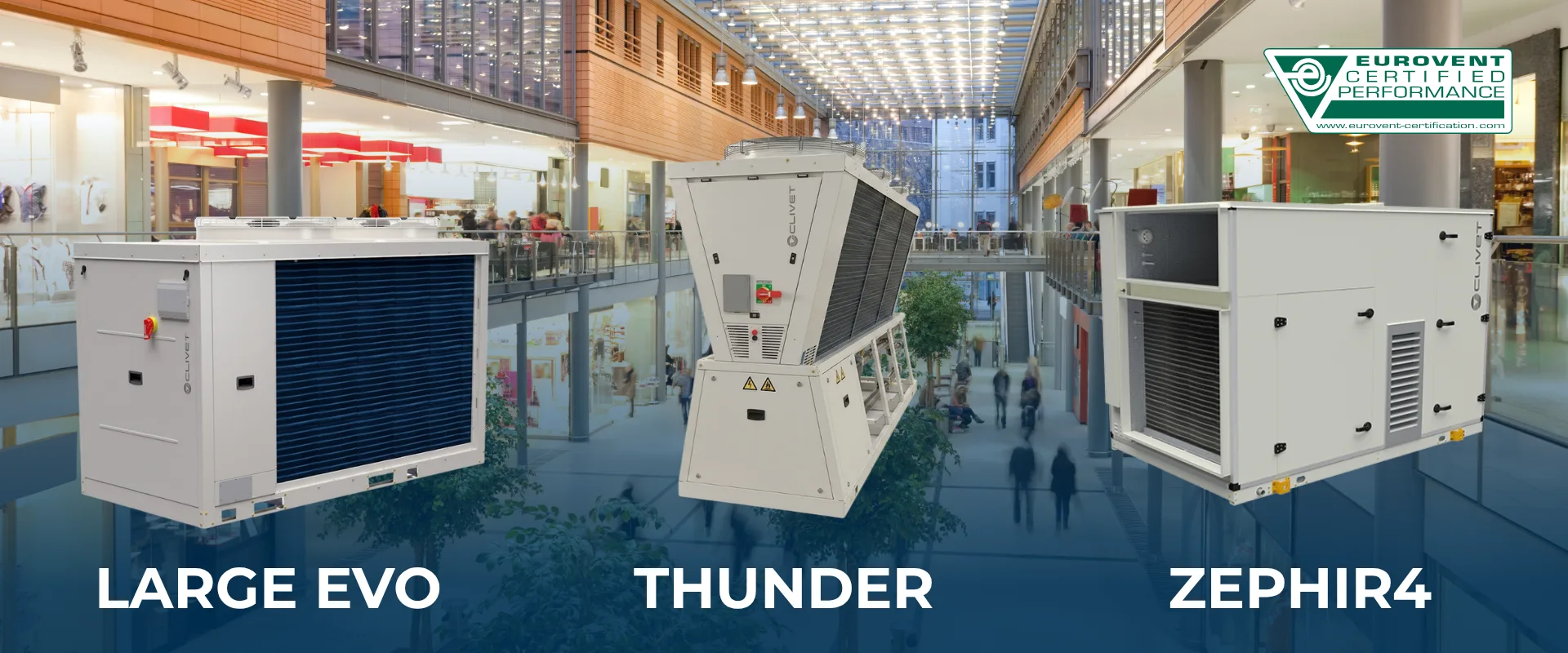

TECNA diseña la aerotermia comercial con las bombas de calor Clivet THUNDER —solución modular de 25 kW con ampliación en cascada para cubrir demandas crecientes—, SHEEN EVO 2.0 y LARGE EVO de Clivet. La aerotermia comercial que TECNA integra cubre la función de frío/calor en oficinas, hoteles, centros comerciales, locales y edificios de uso terciario.
La selección del fancoil Sabiana se adapta al tipo de instalación: SKYSTAR SK ECM para plantas de oficina con falso techo, SKYSTAR JUMBO ECM para grandes superficies y alturas, CRSL ECM para instalaciones canalizadas de media presión y Maestro MTL ECM para redes de conductos de alta presión o proyectos de mayor potencia.
El control centralizado se configura sobre tres capas: la aplicación CLIVET EYE para los equipos generadores, la plataforma INTELLIPLANT de Clivet para supervisión centralizada e integración con BMS, y el mando Sabiana T-MB2 para la regulación local de cada fancoil mediante Bluetooth y WiFi.
En TECNA dimensionamos tu sistema de aerotermia con fancoils
TECNA asesora la selección completa del sistema: bomba de calor Clivet según la demanda de la instalación, modelo de fancoil Sabiana adecuado para cada espacio y configuración del sistema de control. Si quieres analizar tu proyecto, contacta con nuestro equipo técnico.
